《机械制图(GB)新标准》

              ---(尺寸)解读

       机械制图(GB)是从事机械,五金,模具,制造等行业绘图人员,必懂的专业技能。92工业网,经过整理分享给广大学习CAD,Solidworks等绘图学员。希望大家认真阅读,掌握机械制图标准。

      尺寸标注的国家标准有:GB/T 4458.4-2003《机械制图 尺寸注法》GB/T 16675.2-1996《技术制图 简化表示法 第二部分:尺寸注法》

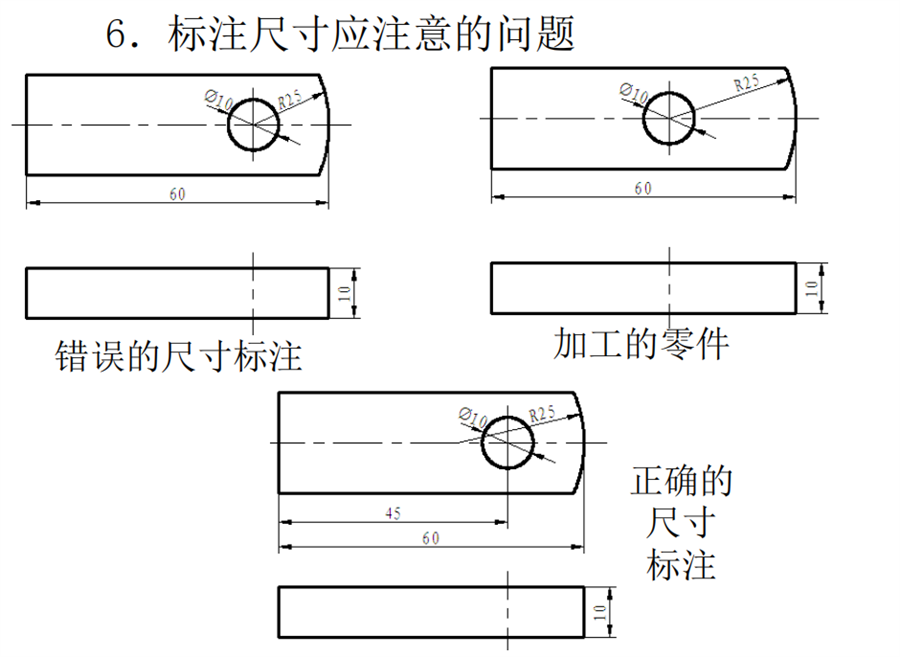

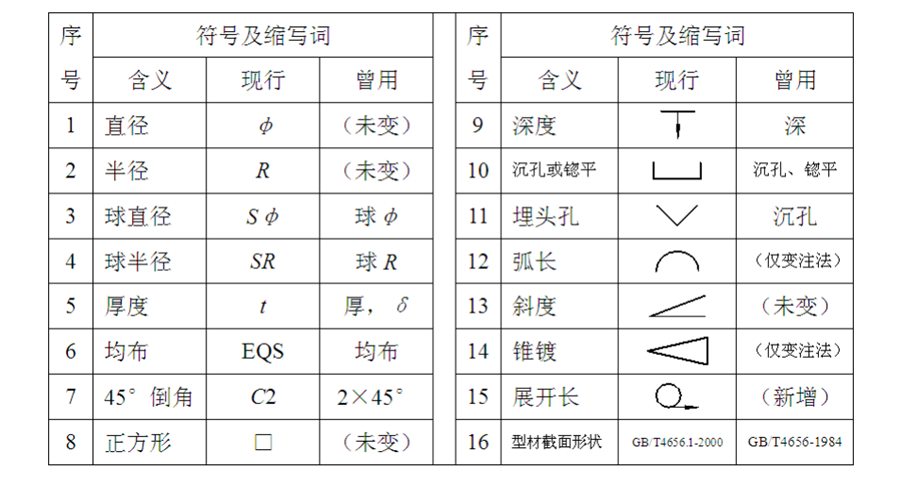

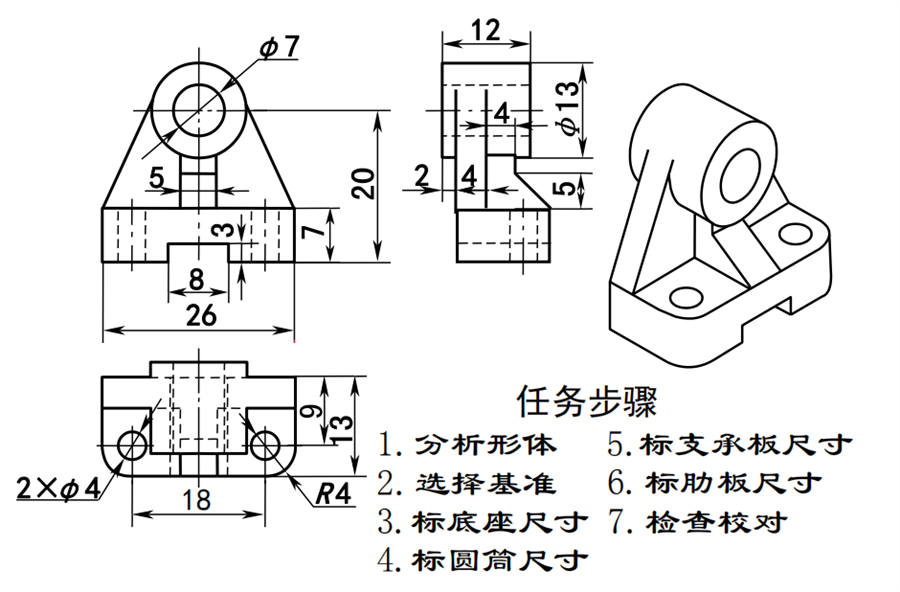

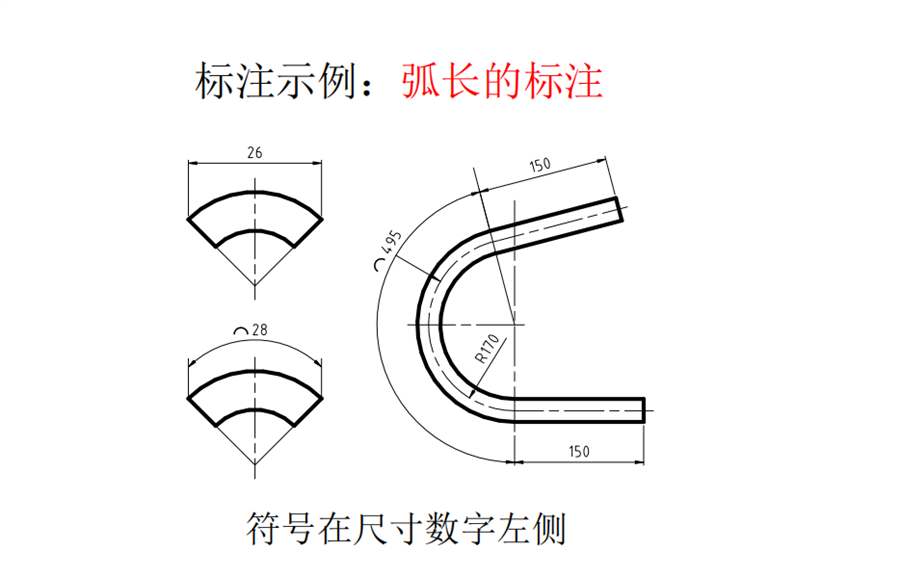

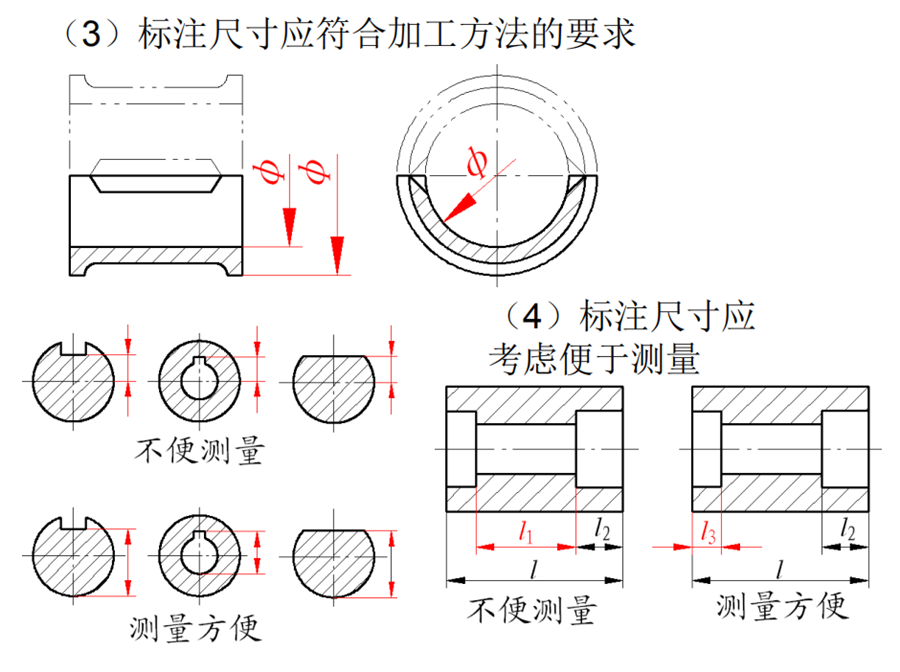

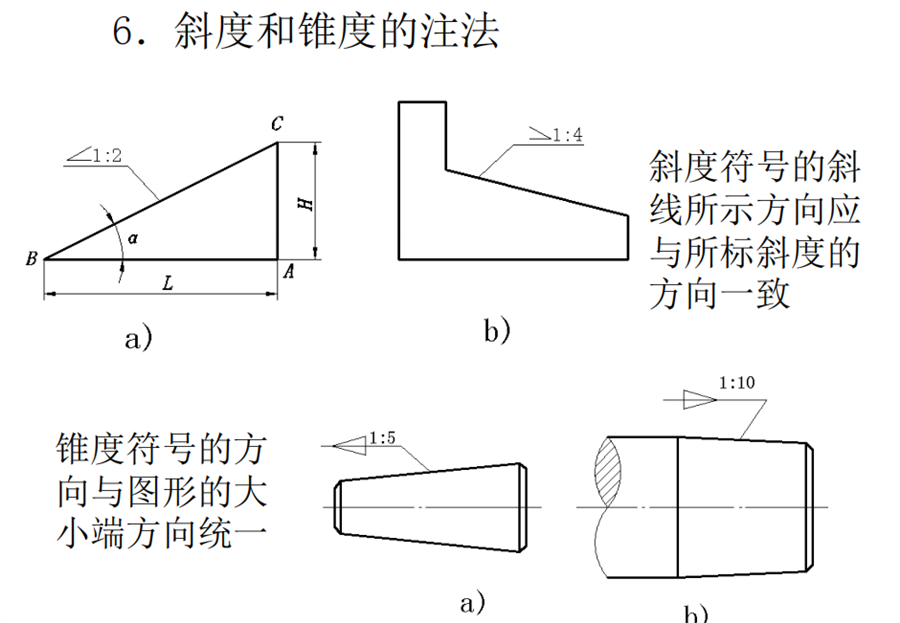

     1.标注尺寸的符号和缩写词

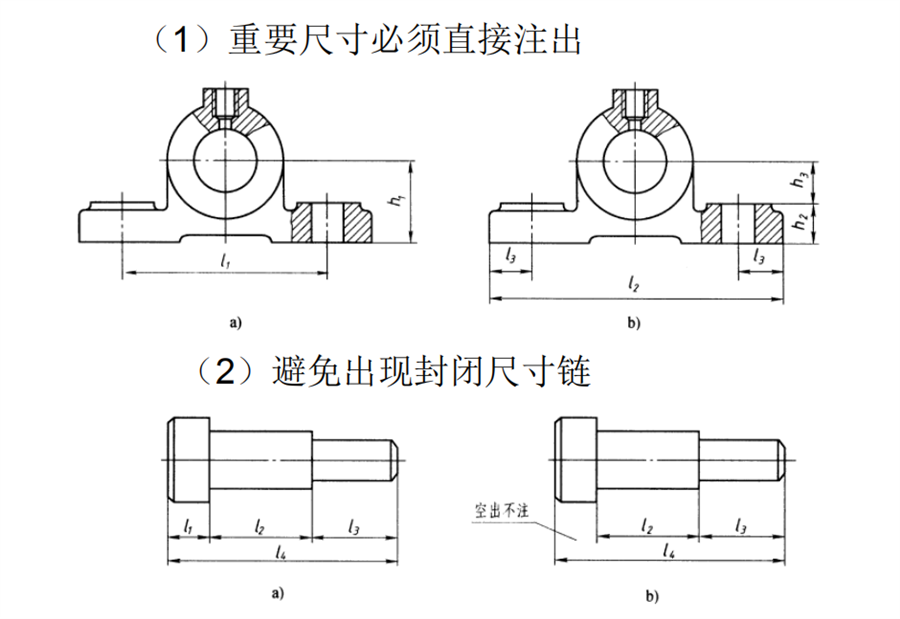

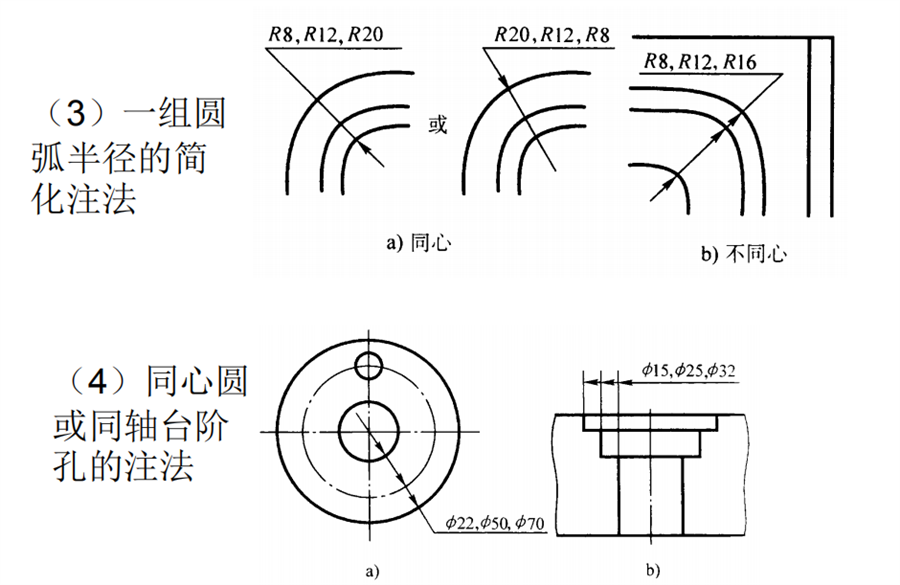

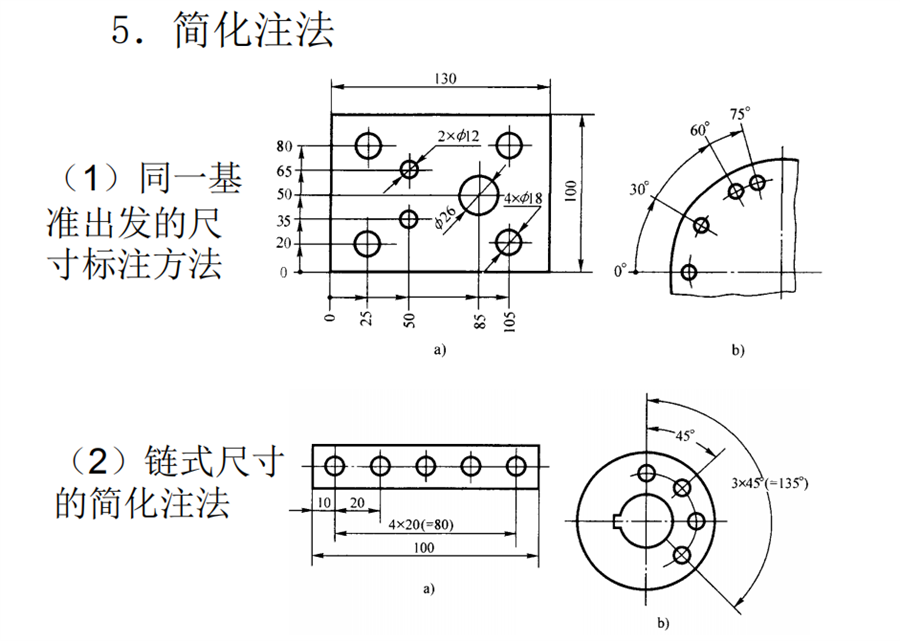

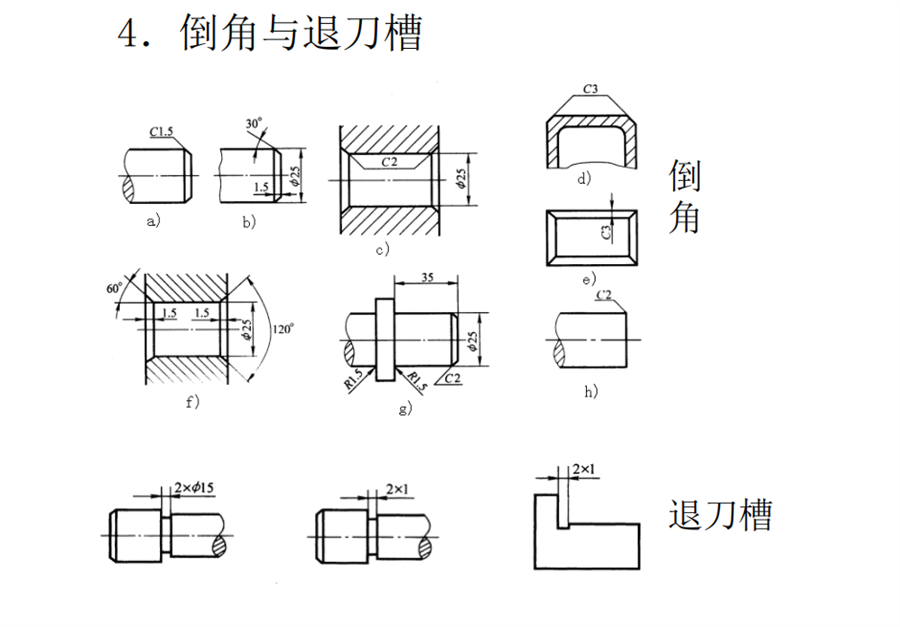

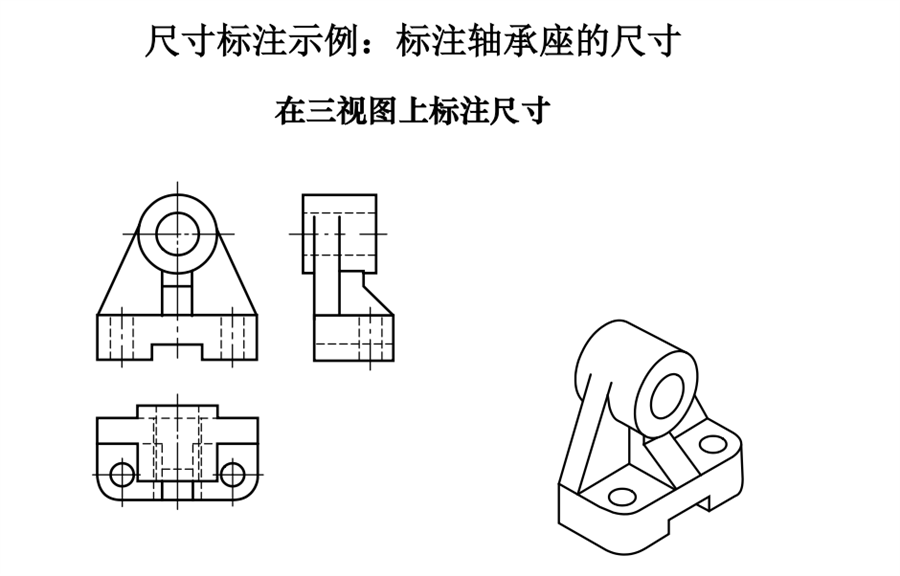

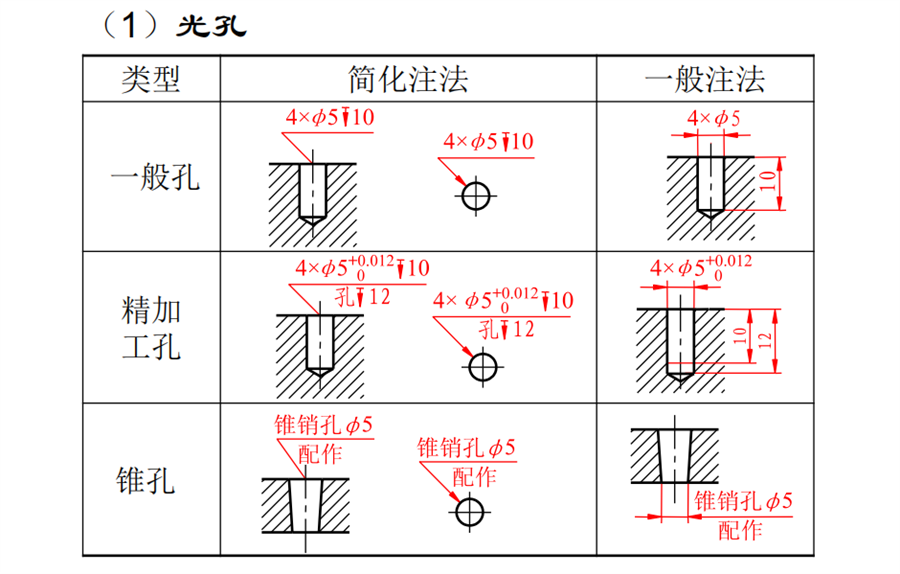

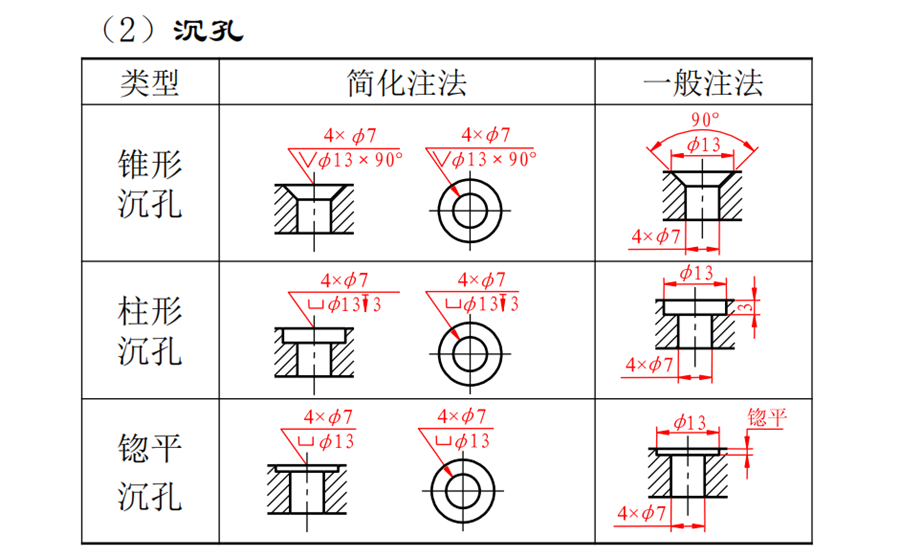

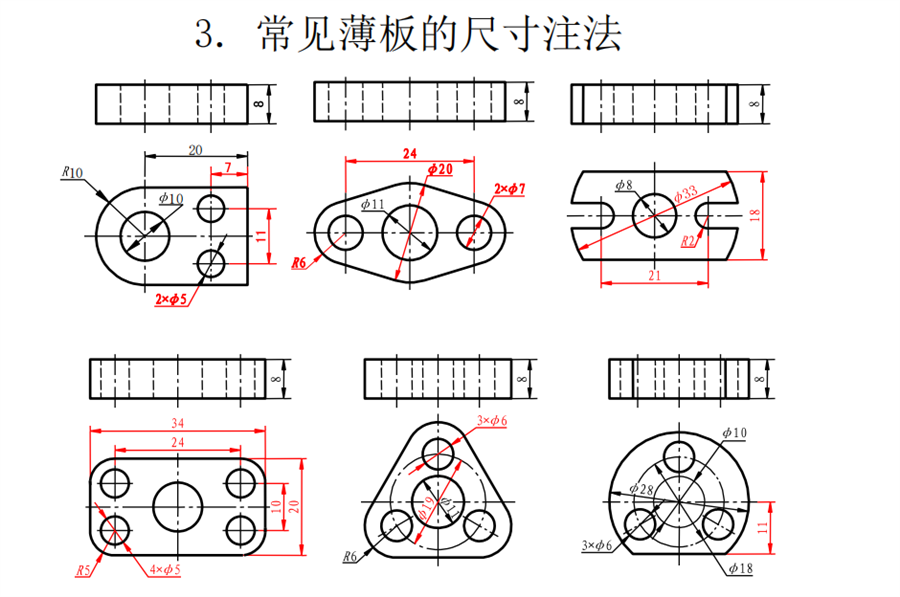

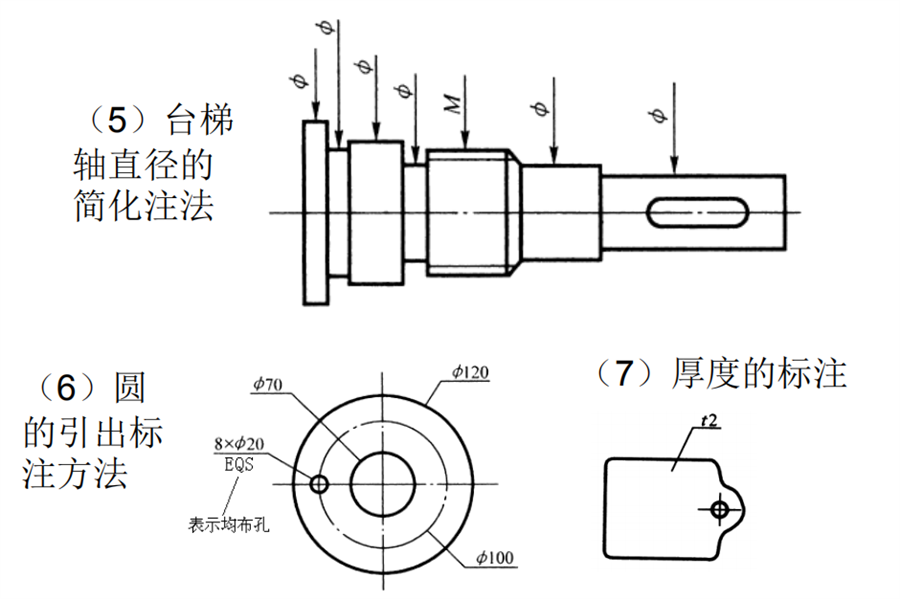

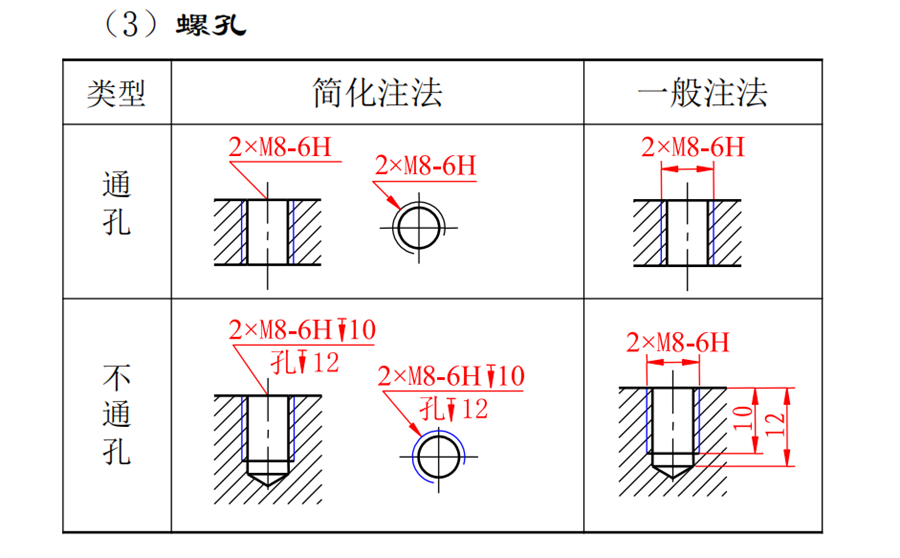

   2.常见结构的尺寸标注
