机械设计-常用标准件安装公差配合及应用参考

<常用标准件安装公差配合及应用参考>

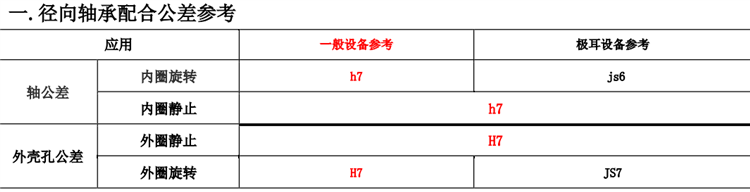

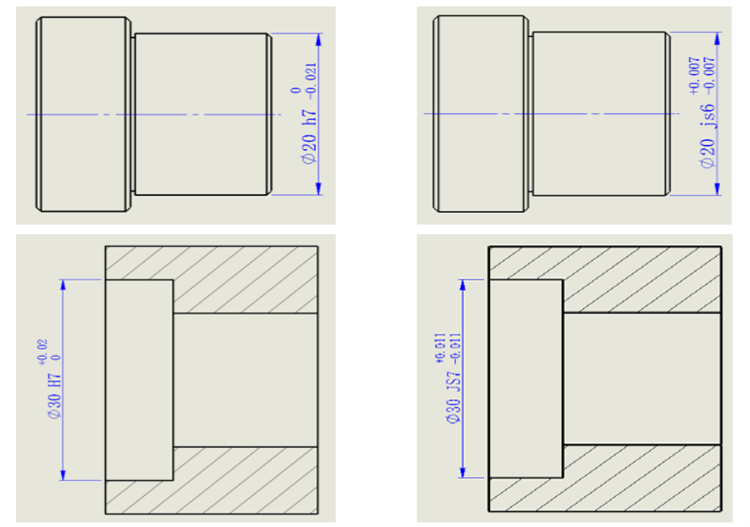

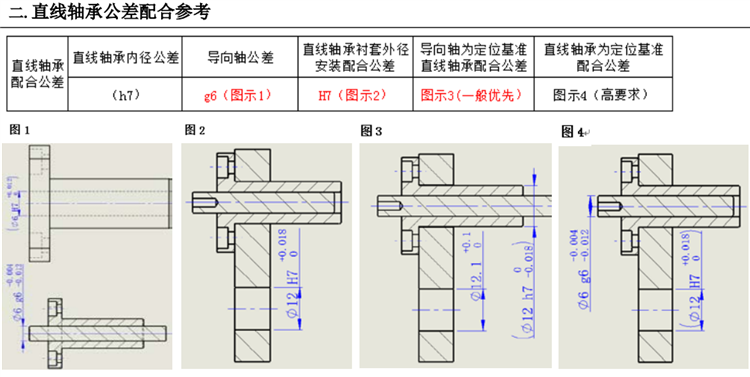

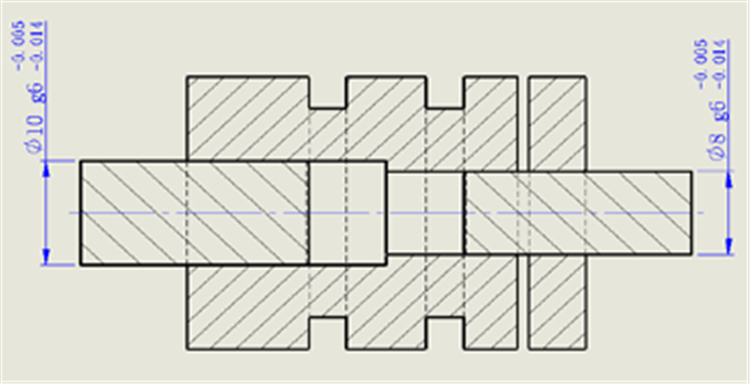

如下图 B6703ZZ 轴承轴颈和外壳孔的标注

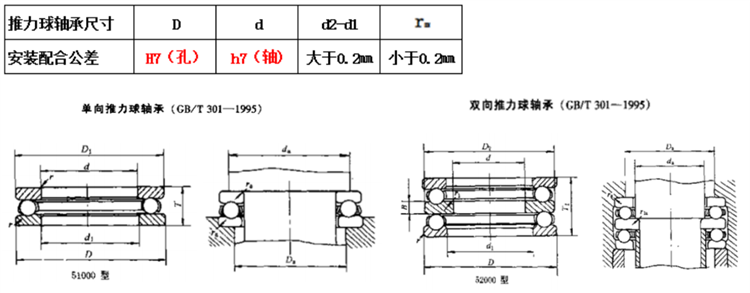

三、端面推力球轴承公差配合参考

按装配的实际配合要求选择,通常参考上述公差配合，精 度到丝级,小数点后两位，第三位小数点通常结合经验一般 按四舍五入取，特殊机构除外。

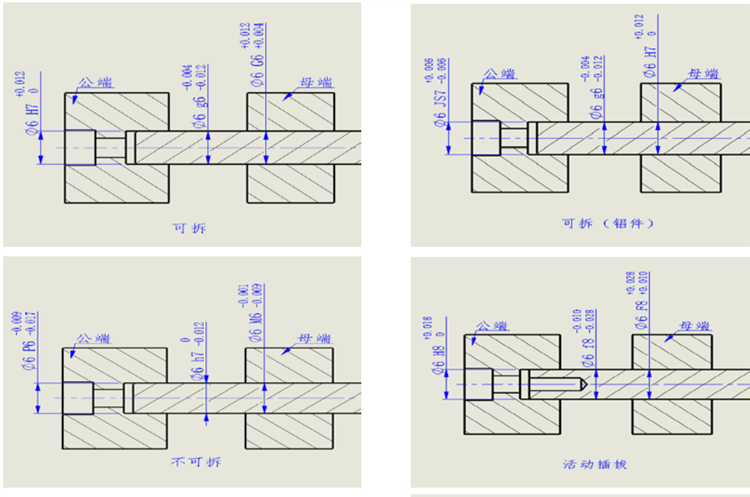

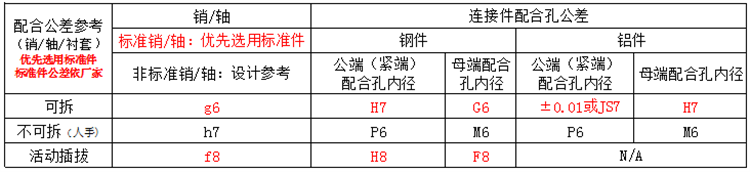

四.定位销/轴公差配合参考(优先采用基孔制，孔 IT7,轴 IT6)

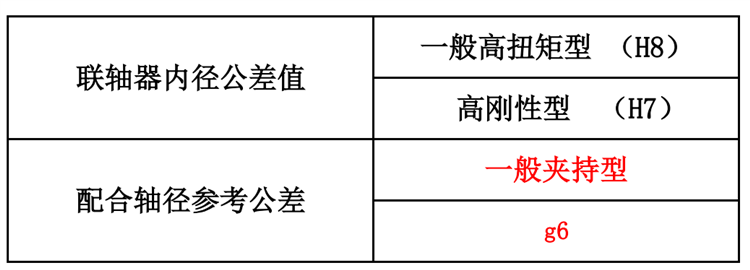

五、联轴器与轴的配合公差参考

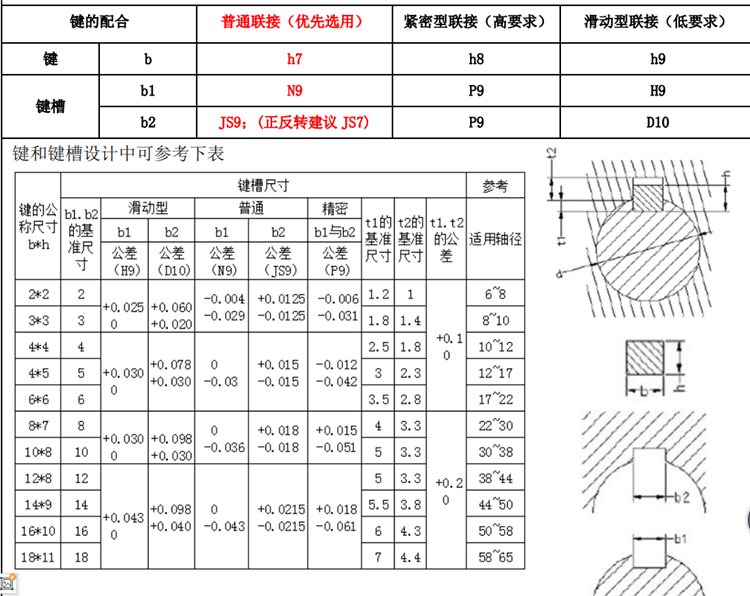

六.键公差配合参考(普通平键的公差 b1 b2）

一般情况参考上述设计，特殊要求时按实际需 要设计。

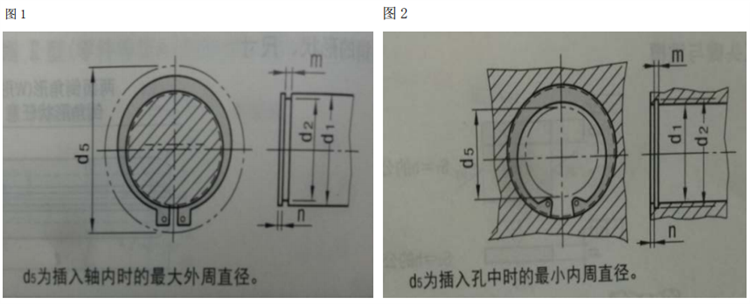

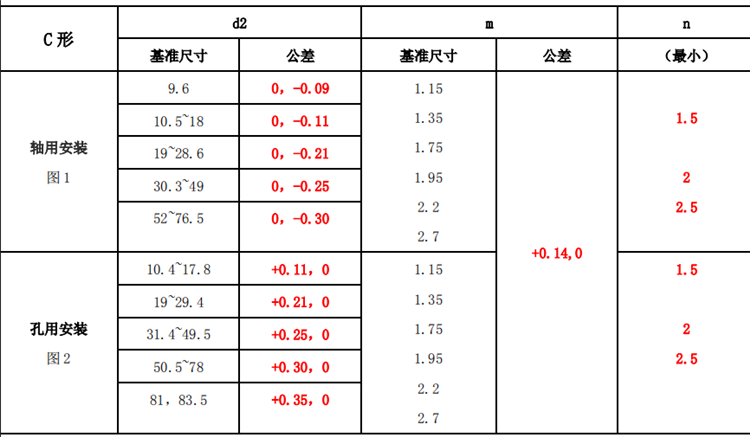

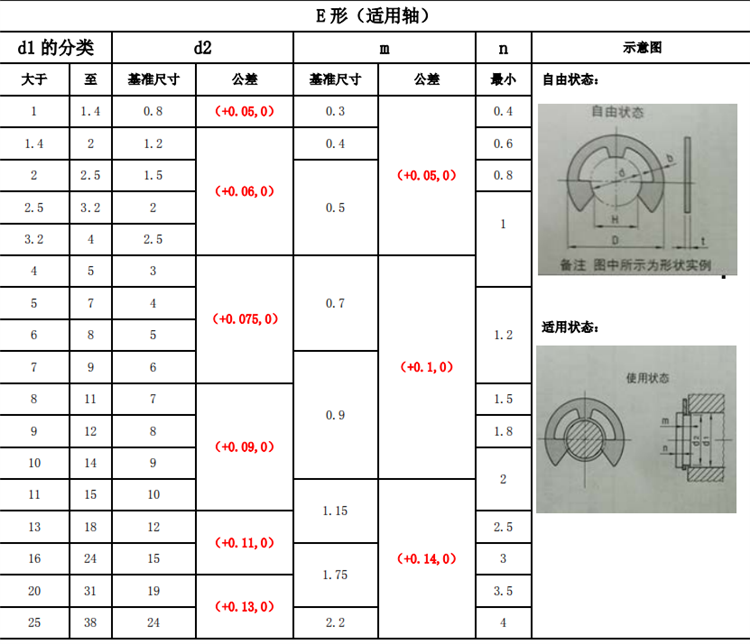

七.卡簧的公差配合参考 （单位 mm）

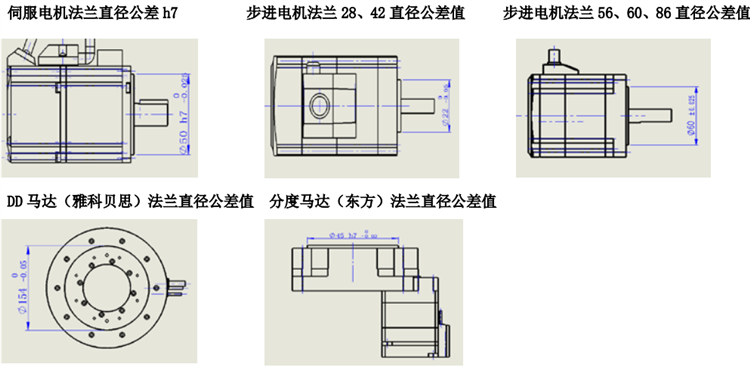

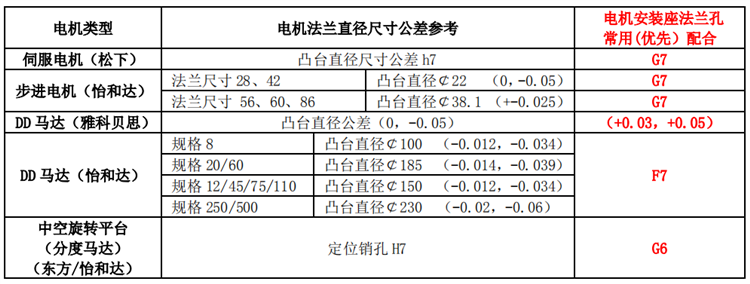

八. 电机安装卡位的配合公差参考

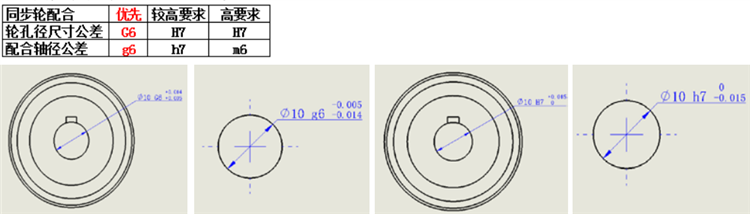

九.同步轮安装配合公差参考

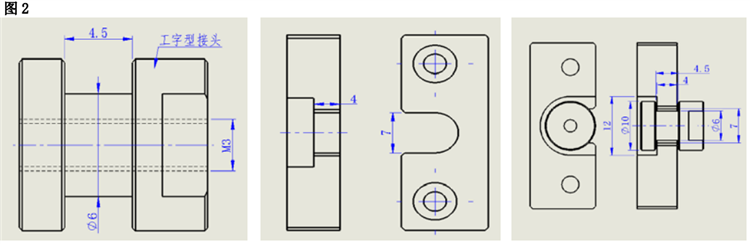

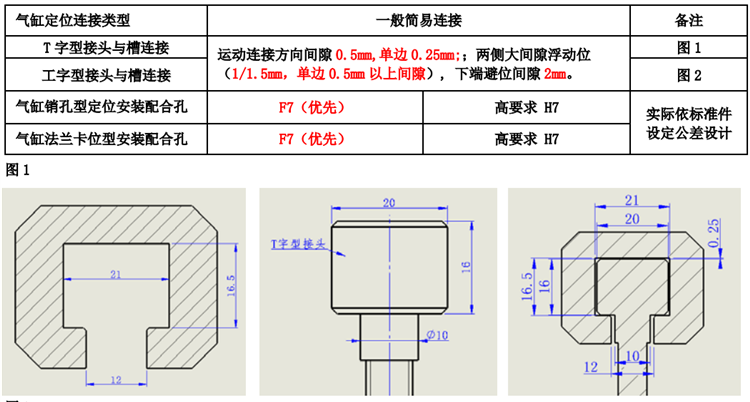

十.气缸联接安装的配合公差参考

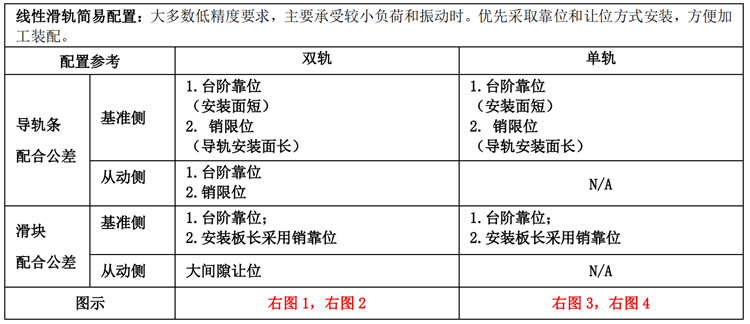

十一.常用线性导轨配置公差配合参考

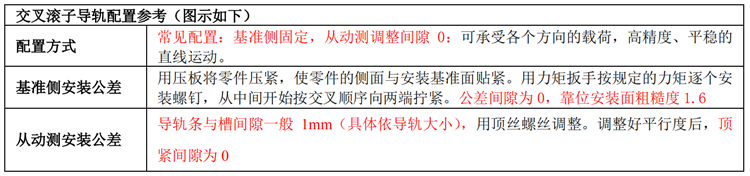

十二.交叉滚子导轨安装公差配合参考

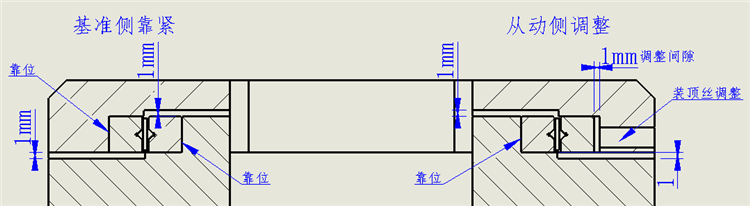

一般情况参考上述设计，特殊要求时按实际需 要设计。
