Solidworks建模实例：M24六角螺栓

螺栓是标准件，如果自已动手画该怎么画呢？今天老师以画M24的六角螺栓为例，看完可以试试画一下！有什么不懂得可以联系一下客服老师，也可以在工业网的问答区咨询。

solidworks2020一键下载永久使用（点击下载）

首先我们第1步是查阅国标螺栓规格，选择自己想画的规格，在本案例老师选用M24，可以参考查表参数如下图：

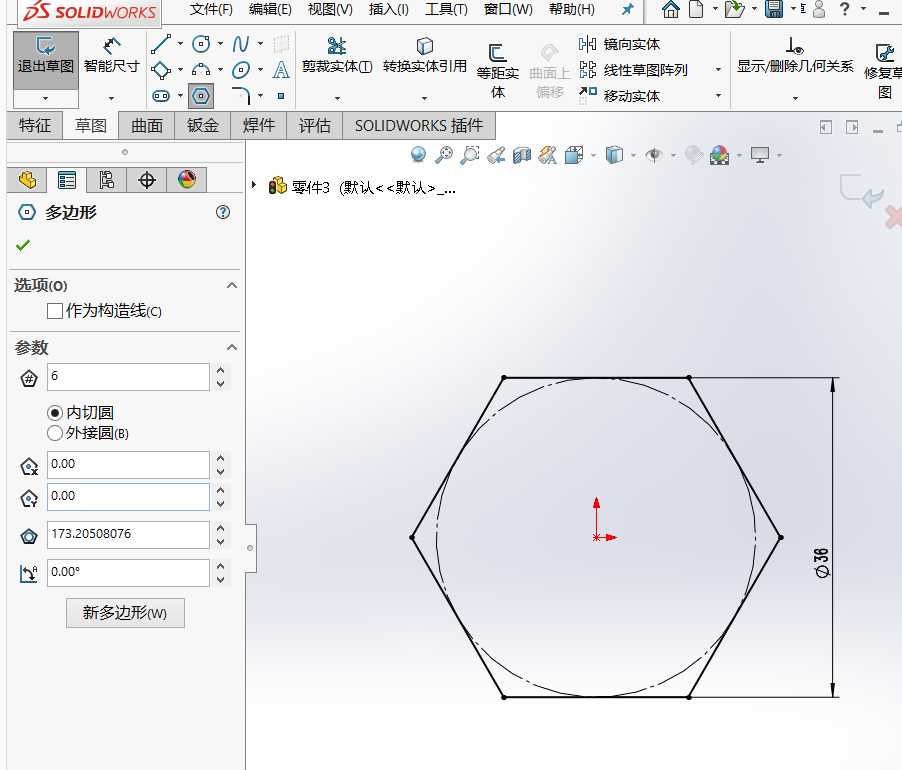

第2步，我们根据表格中的s，公称max，我们在solidworks中选择凸台拉伸，以右视基准面绘制6边形，选择内切的方式，标注内切圆的直径为36。温馨提醒一下，本案例是一M24规格制作，你要清楚你自己选择的是什么

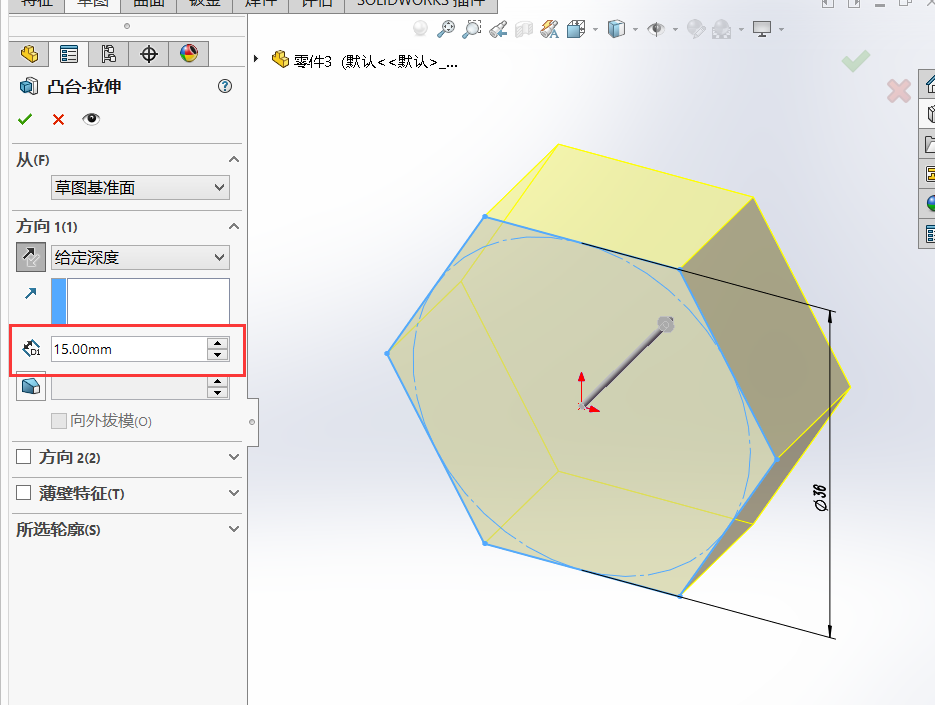

第3步、我们开始进行拉伸凸台，选择拉伸高度数为15mm，参照表格中的K值公称为15。

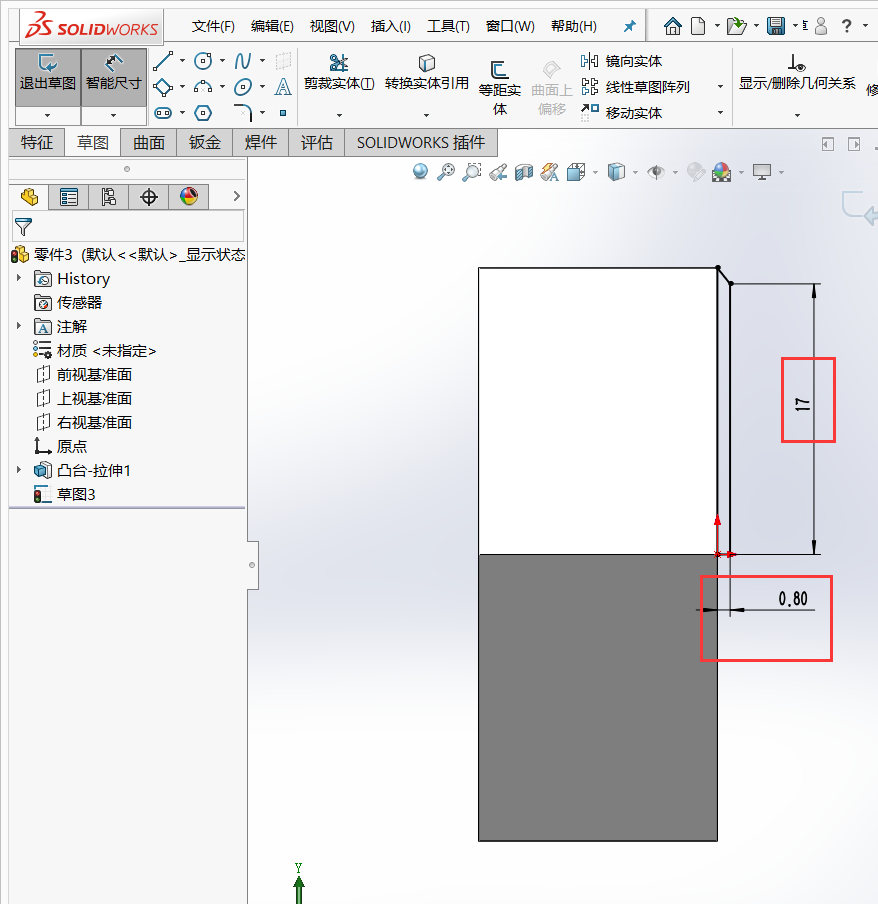

第4步、在进行前面的步骤之后，我们点击凸台旋转，选择前视基准面，绘制旋转草图，0.8、17分别参照表格中的C、dw(min)。

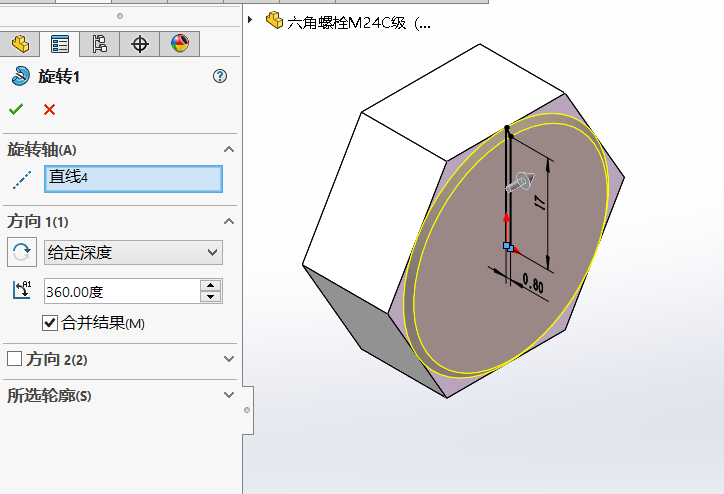

第5步、设置好前面的草图数据之后，我们退出草图，我们使用选择轴为直线4，以0.8的边线为旋转轴进行旋转凸台。

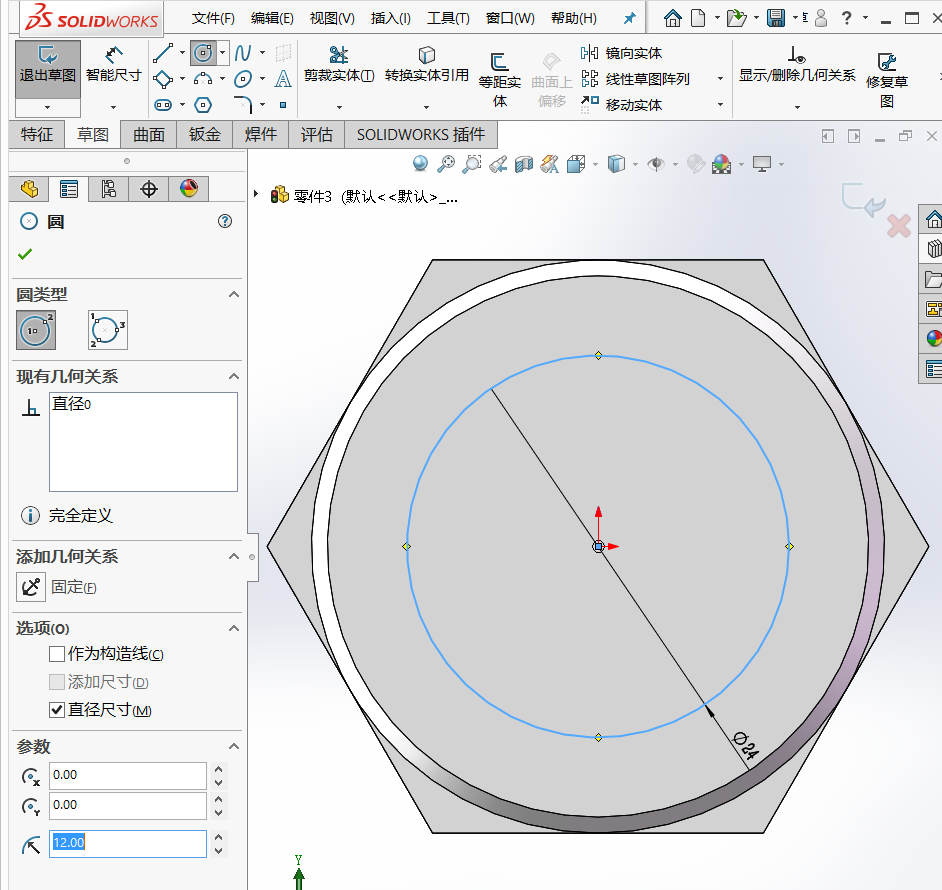

第6步、再之后我们点击凸台拉伸，选择前面做出旋转之后的凸台作为基准面来绘制直径为24mm的圆。（如下图）

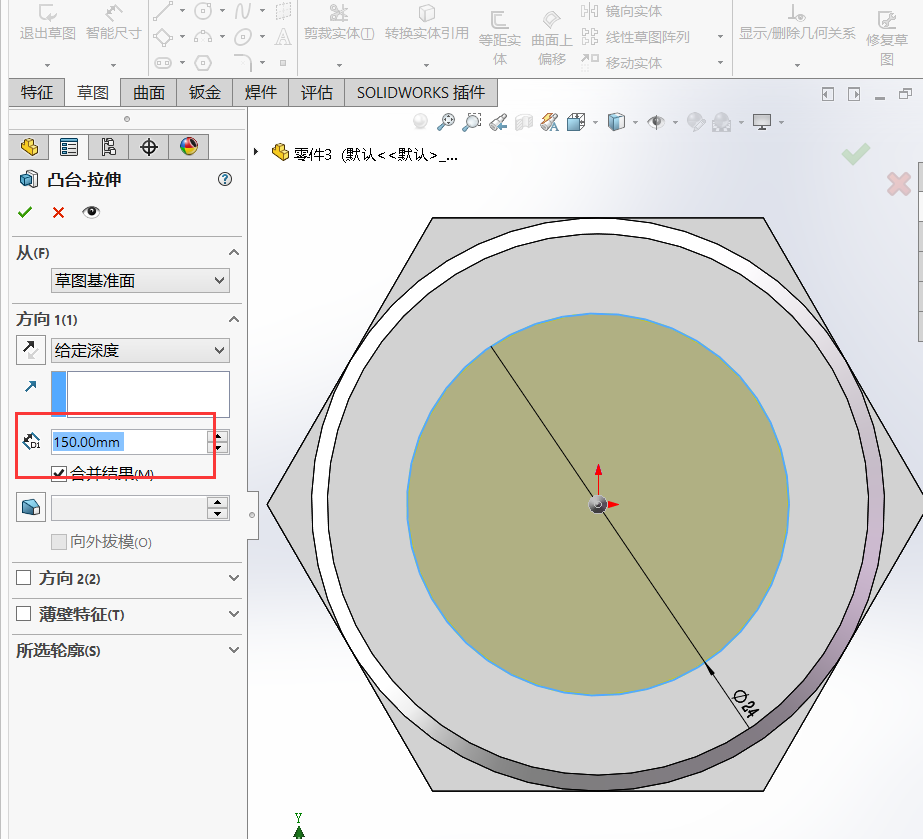

第7步、然后我们退出草图，再进行拉伸，拉伸的高度数据为150，参考表格中的L数据，在100到240之间选择。

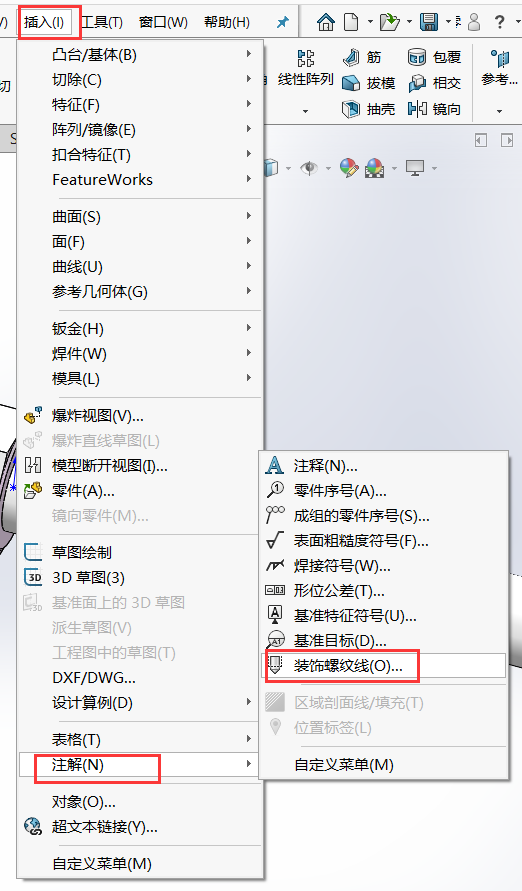

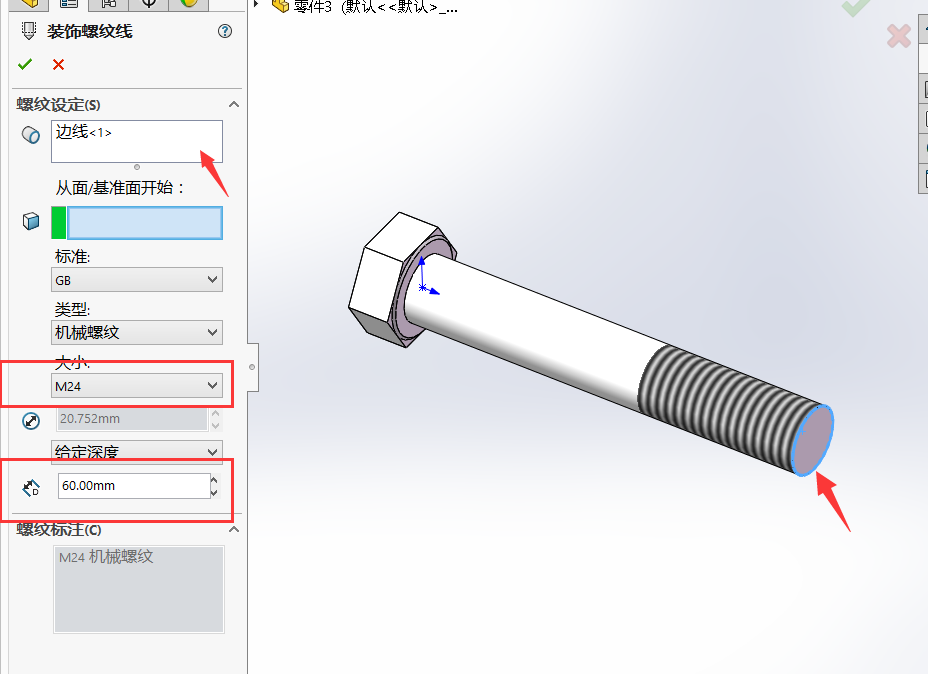

第8步、我们点击菜单栏的插入，选择点击“注释”，选择装饰螺纹线，在螺纹设定选中“边线1”，类型为“机械螺纹”，大小为M24，深度为60mm，参考第一张图表格中的b。

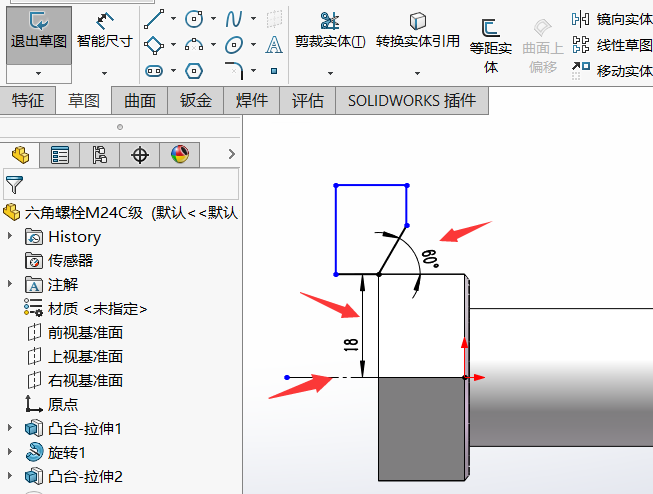

第9步，我们来点击旋转切除，选择前视基准面，绘制切除草图如图所示，注意要有中心线。

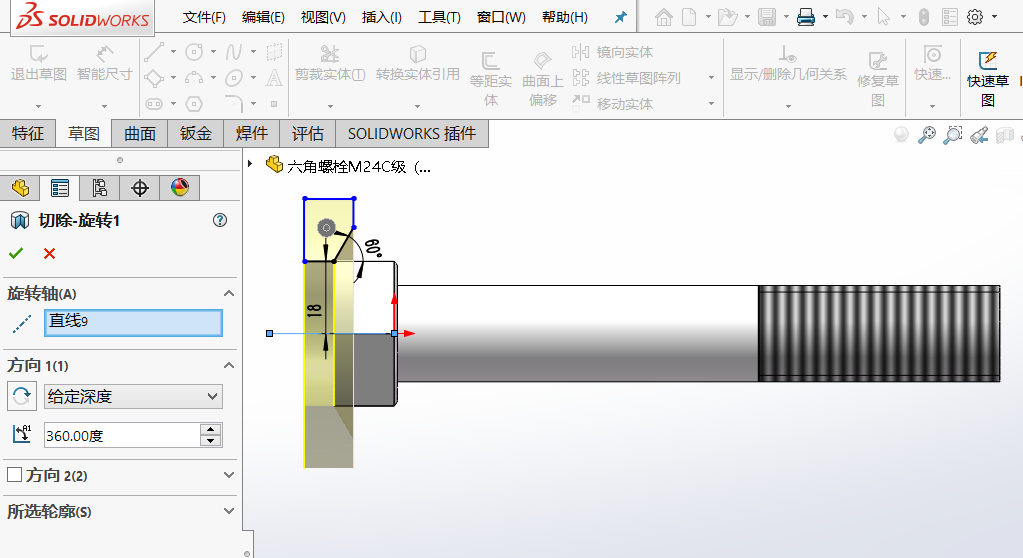

第10步，退出草图，旋转切除，旋转轴为直线9，然后选择中心线为旋转轴进行旋转切除。

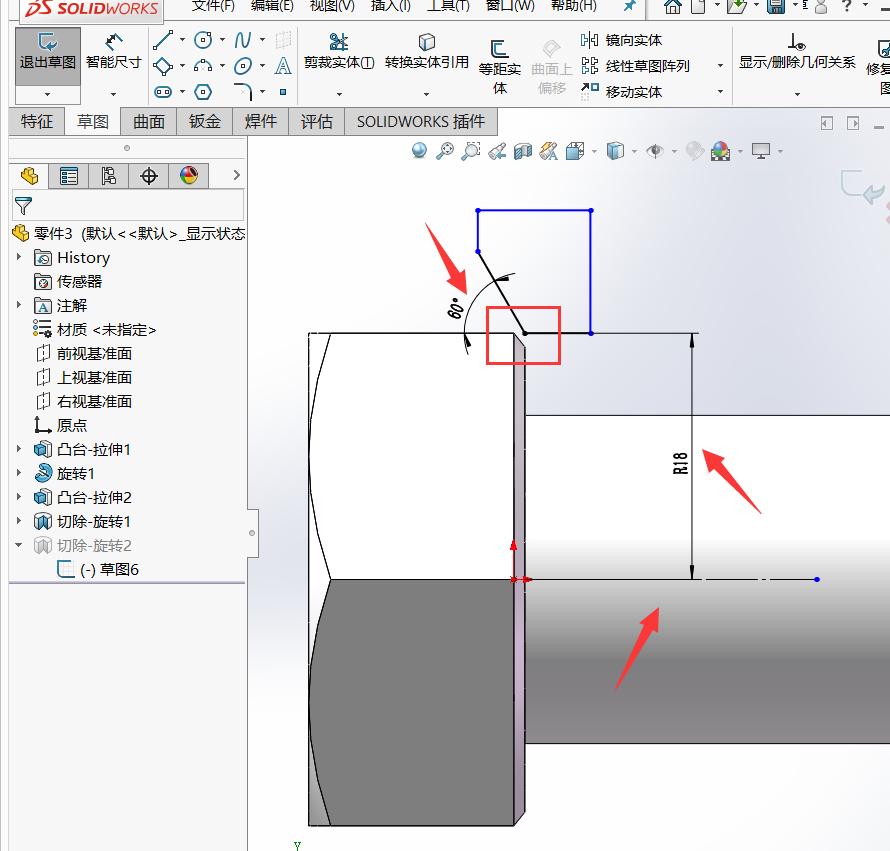

第11步，再次点击旋转切除，选择前视基准面，绘制草图如图，注意要有中心线，角度60°的起点。退出草图，选择中心线作为旋转轴进行切除。

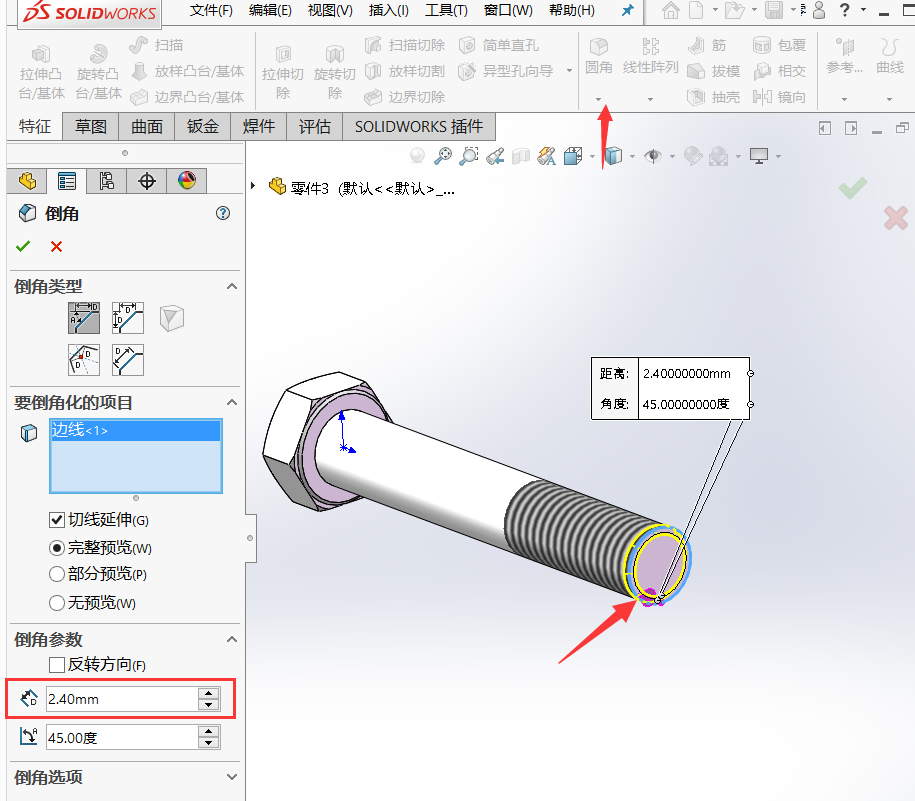

第12步，我们点击选择倒角命令，在要倒角的项目中选择“边线”，在倒角的参数中，倒角距离为2.4mm。

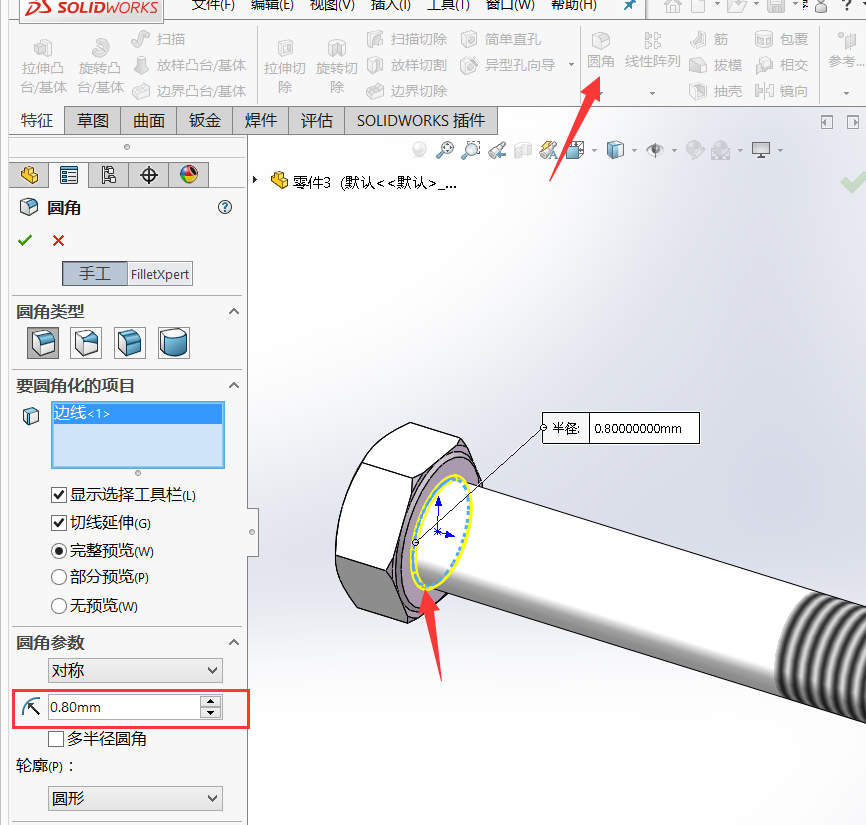

第13步，然后我们选择圆角命令，在要圆角化的项目中选择“边线”，在圆角的参数中圆角半径为0.8mm。

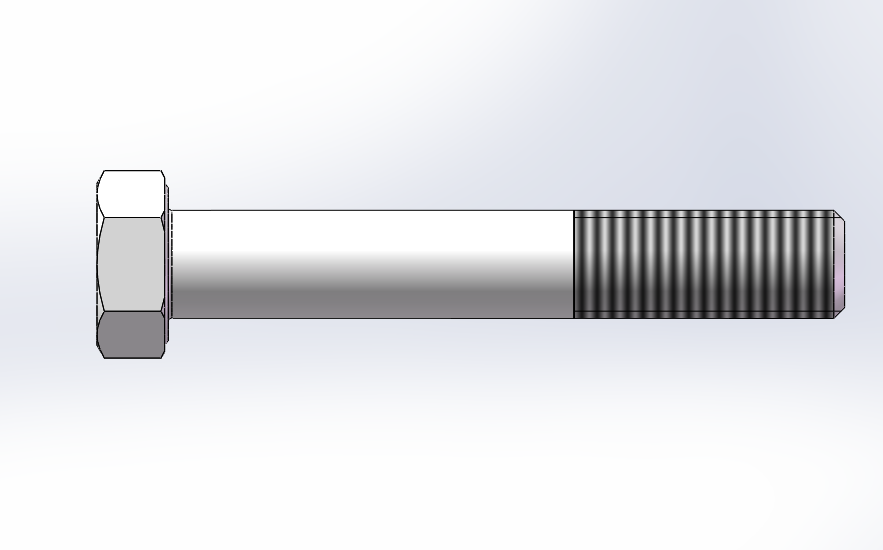

最后，一个完整的M24规格的螺栓就这样画成了，看起来步骤繁琐复杂，但这种算比较简单的了，因为这些事全国统一规格的可以在库中直接调用，你们快动手试试吧~
