今天看到有个学员问吊钩怎么画，在这里我们的万老师特别为大家制做了一个简单易学的图文教程，让每个小白都能轻松学会利用CAD快速绘制一个吊钩！

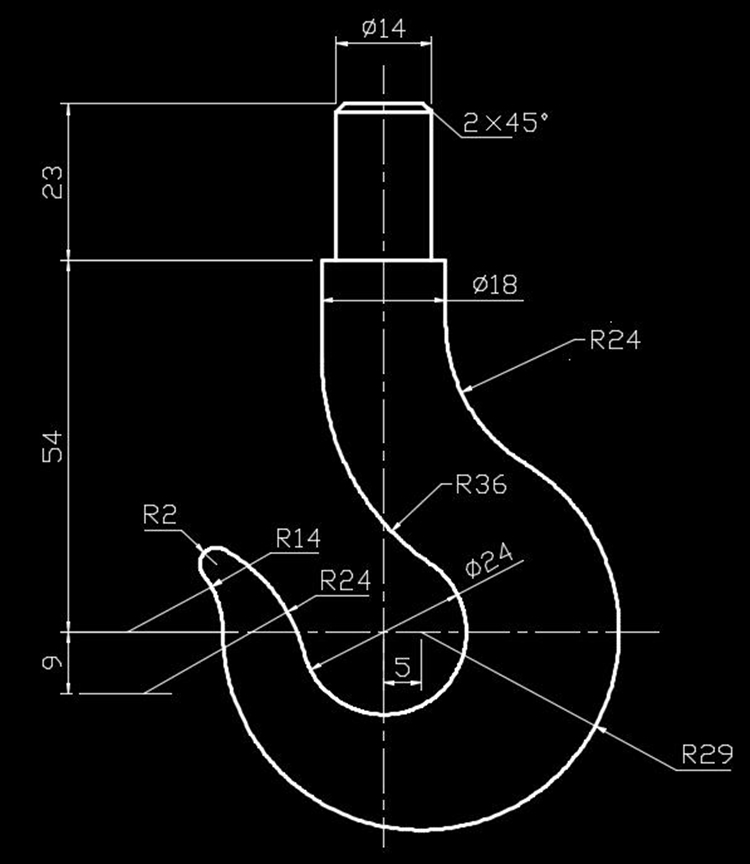

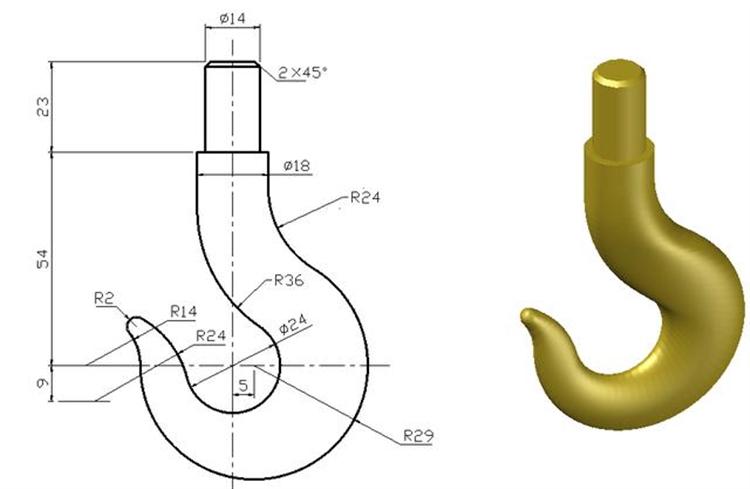

话不多说，来我们先看看案例效果

●操作方法

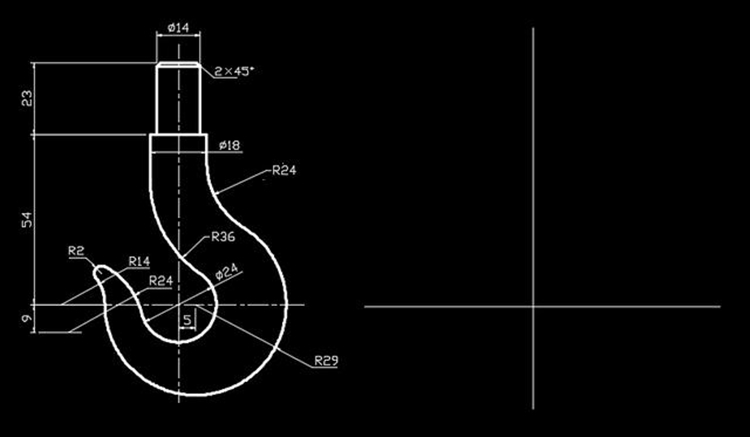

第1步：打开AutoCAD软件--打开案例文件（没有关注下我们领取）--绘制二条定位线（如下图所示）

第2步：绘制直径24的圆--将竖线向右偏移5--以交点绘制半径29的圆（如下图所示）

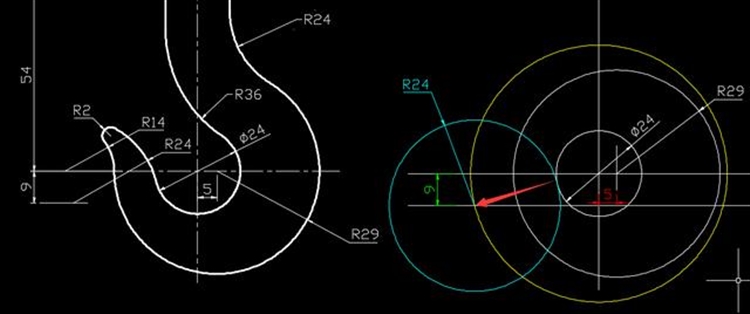

第3步：将水平定位线向下偏移9--再将直径24圆向外偏移24--再以偏移出来的圆与9的线交点绘制半径为24的圆（如下所示）。然后将黄色的辅助圆删除！

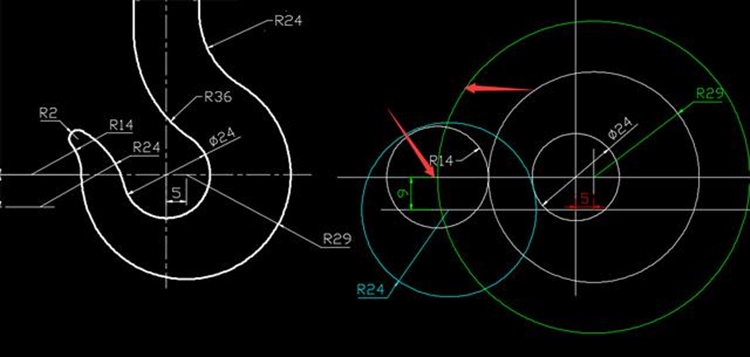

第4步：以29半径的圆向外偏移14（绿色）会与箭头所指产生一个交点--在交点画一个半径14的圆，并删除绿色偏移出来的辅助圆。

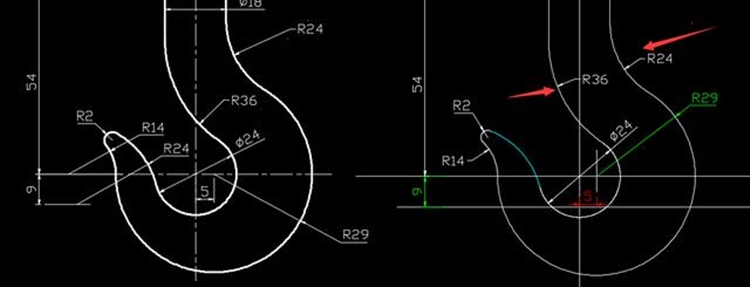

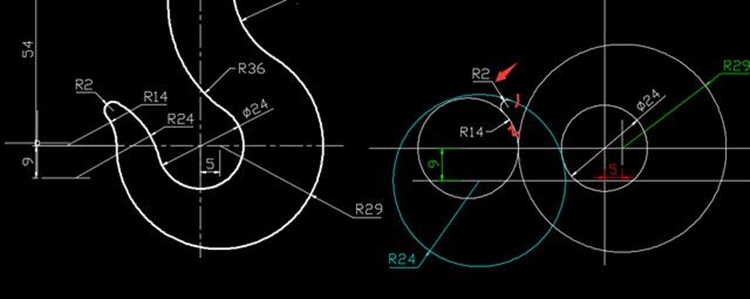

第5步：输入F（圆角）回车，半径值为2，选择半径14与24的圆产生半径2的圆；得到下图效果！

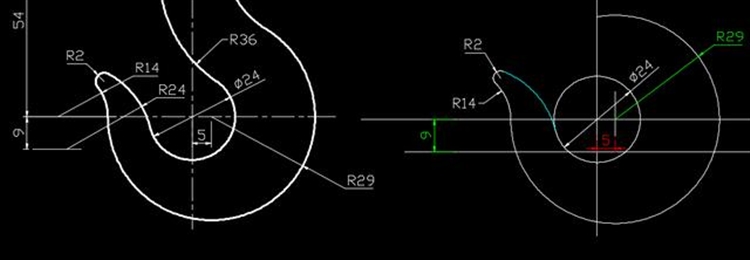

第6步：输入TR回车二次，将不要的进行修剪，得到下图效果！

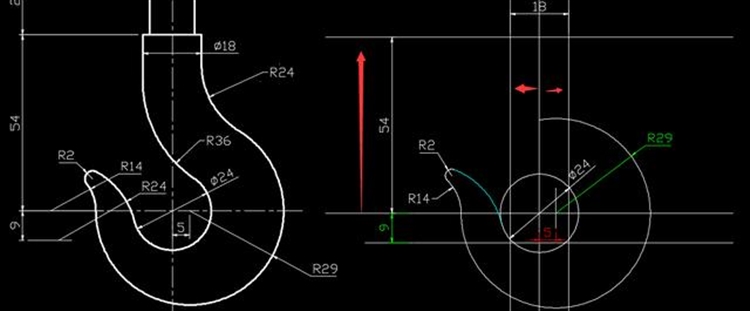

第7步：利用偏移，将定位线做出以下效果

第8步：输入F（圆角），得到36与24半径圆弧（如下图所示）；差不多已经完成了90%！

第9步：利用偏移，得到14与23，并修剪掉多余的线，得到下图（基本上已经完成了95%）

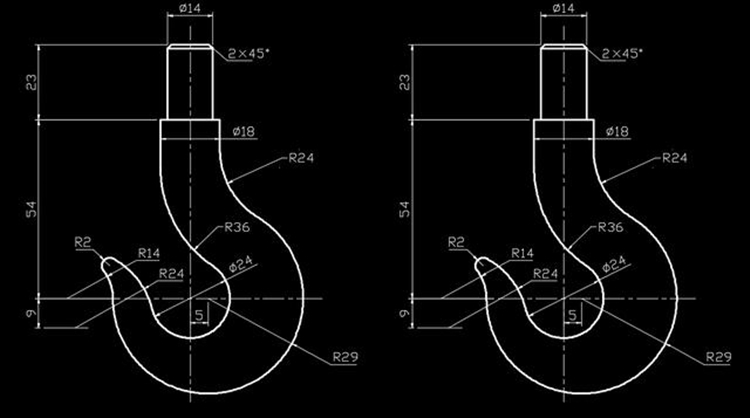

第10步：最后做2X45的倒角，并将定位线改为最终的Center线型，将轮廓线加粗，得到最终效果！

好了，大家都学会了吗？如果不会，我们将这个案例也有录制成视频教程喔！需要领取视频和案例原文件，关注我们，联系客服领取！

后面有时间再给大家做一个吊钩立体的模型教程
