SolidWorks案例练习图：刻度制作练习

说到SolidWorks图纸的绘制，很多的小伙伴都会感觉很头疼，明明已经掌握了很多的绘图知识。

以及绘图的小技巧，但是对于绘图还是没有一个很好的掌握，这个时候就建议大家要加强一些绘图的练习，小编在这里分享一篇刻度制作练习教程。如有不懂的问题可以留言，小编会努力为你解答

solidworks2020一键下载永久使用（点击下载）

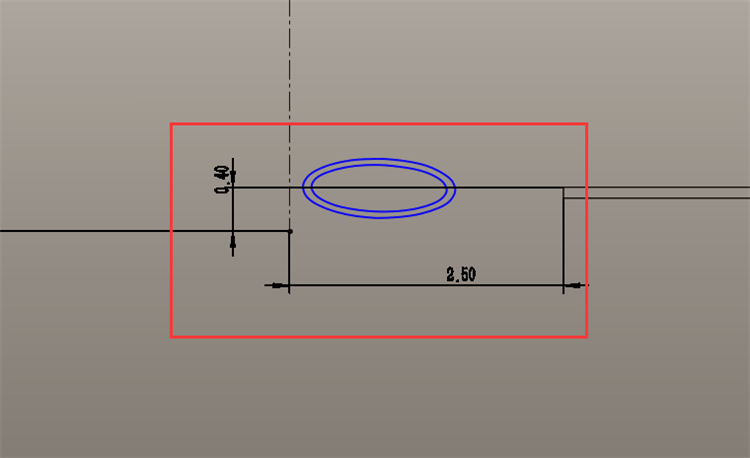

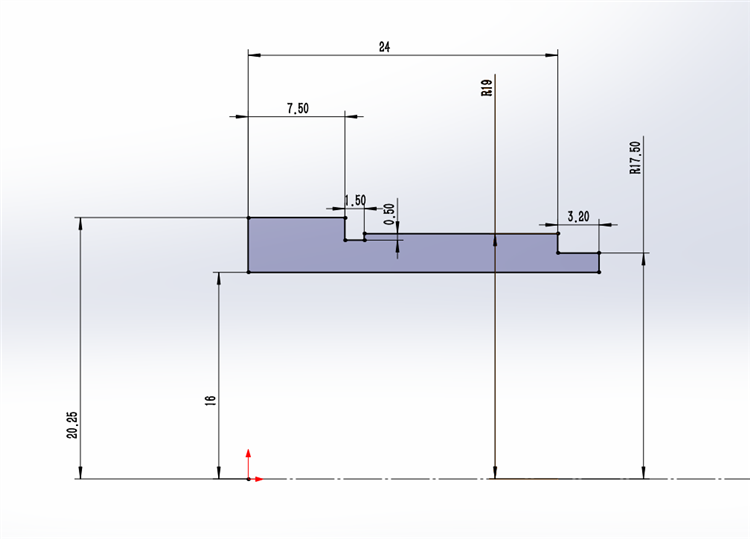

1、首先我们选择旋转凸台/基体命令，选择前视基准面进行草图绘制。以中心线作为旋转轴得到实体。

要仔细看清楚，不要马马虎虎就随便制作草图，不然会影响后续步骤哦~如下图：

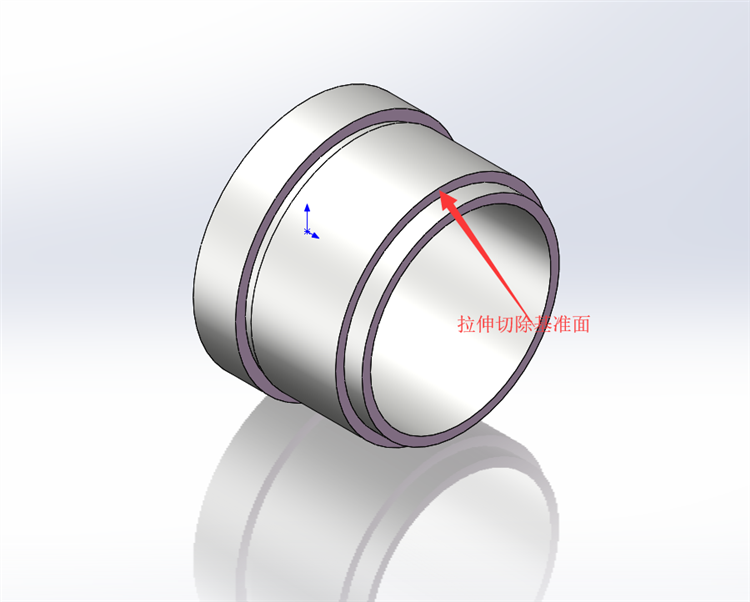

2、选择拉伸切除命令，以图示面作为基准面，绘制草图。慢慢来，不要着急，慢工出细活，看好你哦~

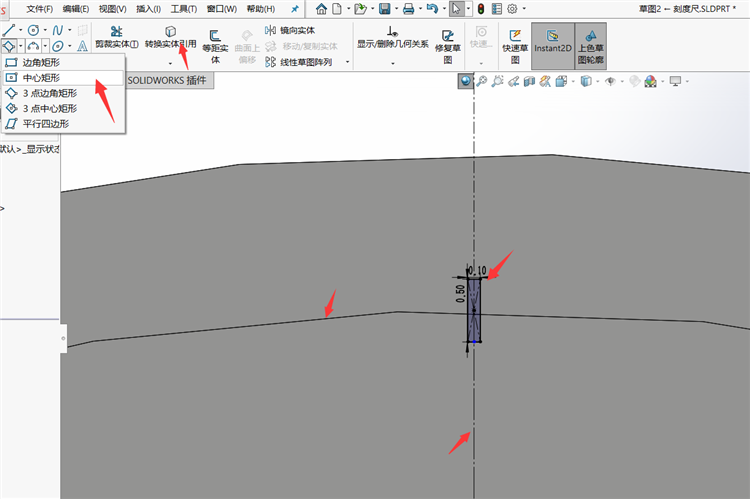

选中转换实体引用，选择圆的边线，将其切换为几何构造线，画一条竖直的几何构造线，选择中心矩形，捕捉构造线的交点绘制0.5×0.1的矩形。退出草图，拉伸6mm。要认真理解每个步骤，要看懂，不懂就要问，不然一步错步步错就前功尽弃了。

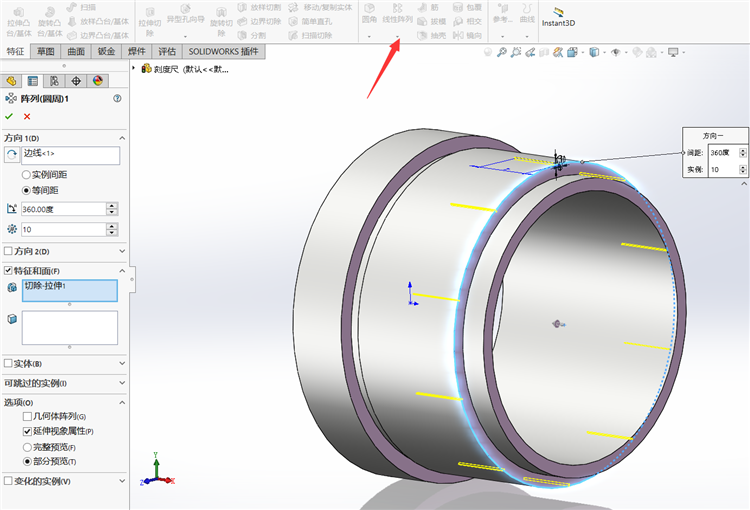

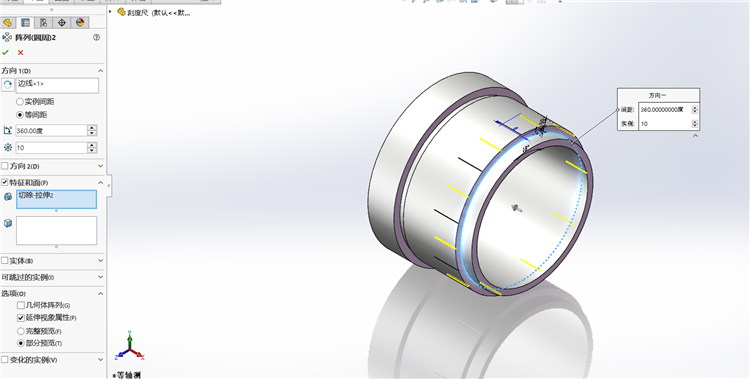

选中做好的切除拉伸1，用圆周阵列，方向选择圆的边线，数目输入10，确定。

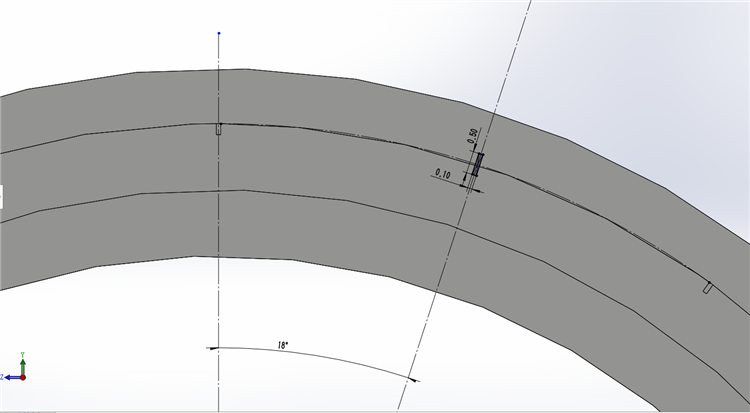

3、继续第二步的操作，绘制拉伸切除的草图，几何构造线调整为18°，如图所示，把中心矩形的原有的竖直、水平两个约束关系删除，添加与几何构造线平行、垂直两个约束关系。退出草图，切除拉伸5mm。

选中做好的切除拉伸2，用圆周阵列，方向选择圆的边线，数目输入10，确定。

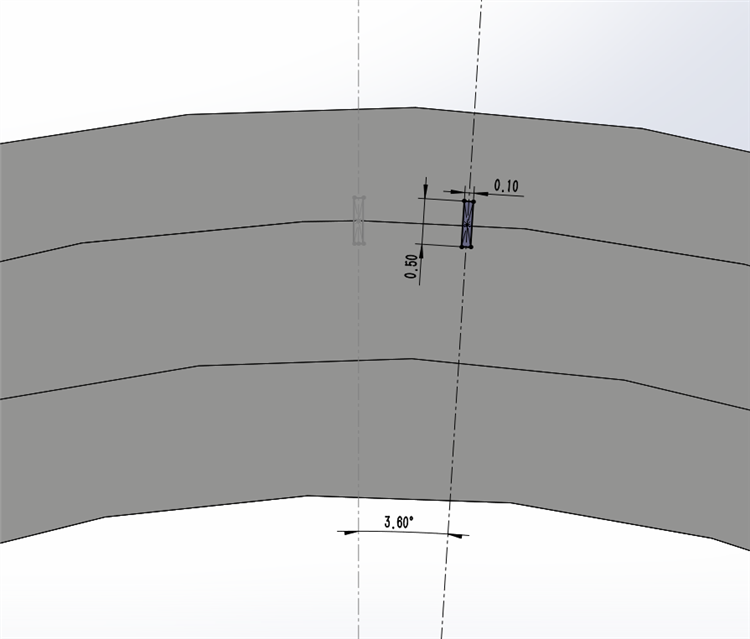

4、继续第三部的操作，把几何构造线的角度调整为3.6°，同样，把中心矩形的原有的竖直、

水平两个约束关系删除，添加与几何构造线平行、垂直两个约束关系。切除拉伸4mm。

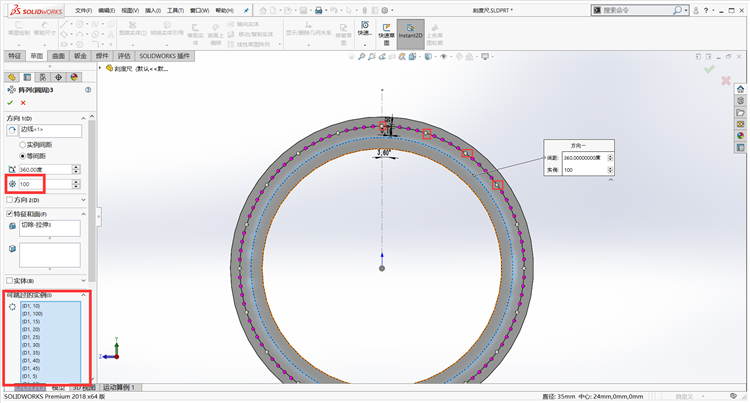

选中做好的切除拉伸3，用圆周阵列，方向选择圆的边线，数目输入100，选中下面可跳过的实例，每隔5个点一次，跳过前面原有的切除特征，确定完成刻度制作。

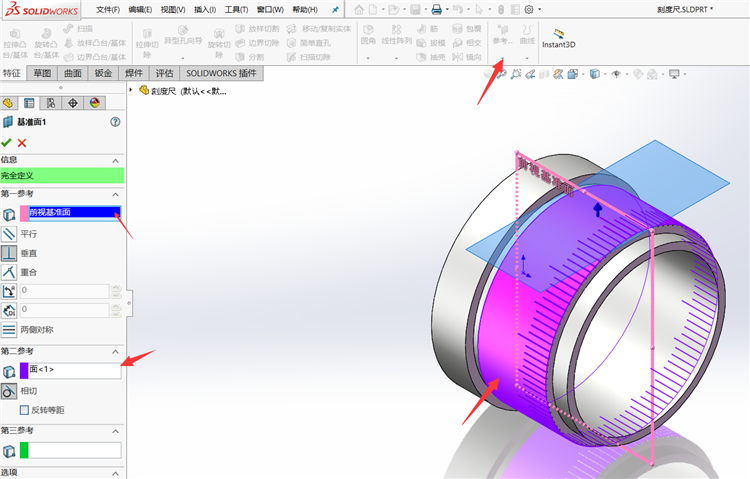

5、创建新的基准面，选中参考里面的基准面，第一参考选择前视基准面，第二参考选择圆外表面，选择垂直的关系，确认。看起来有点难，再努力一点就会了~

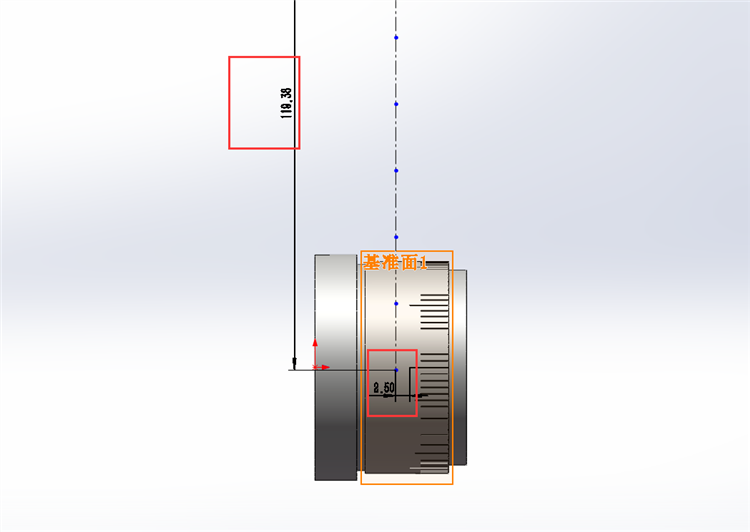

在基准面1上绘制草图，绘制中心线，长度为圆截面的周长。

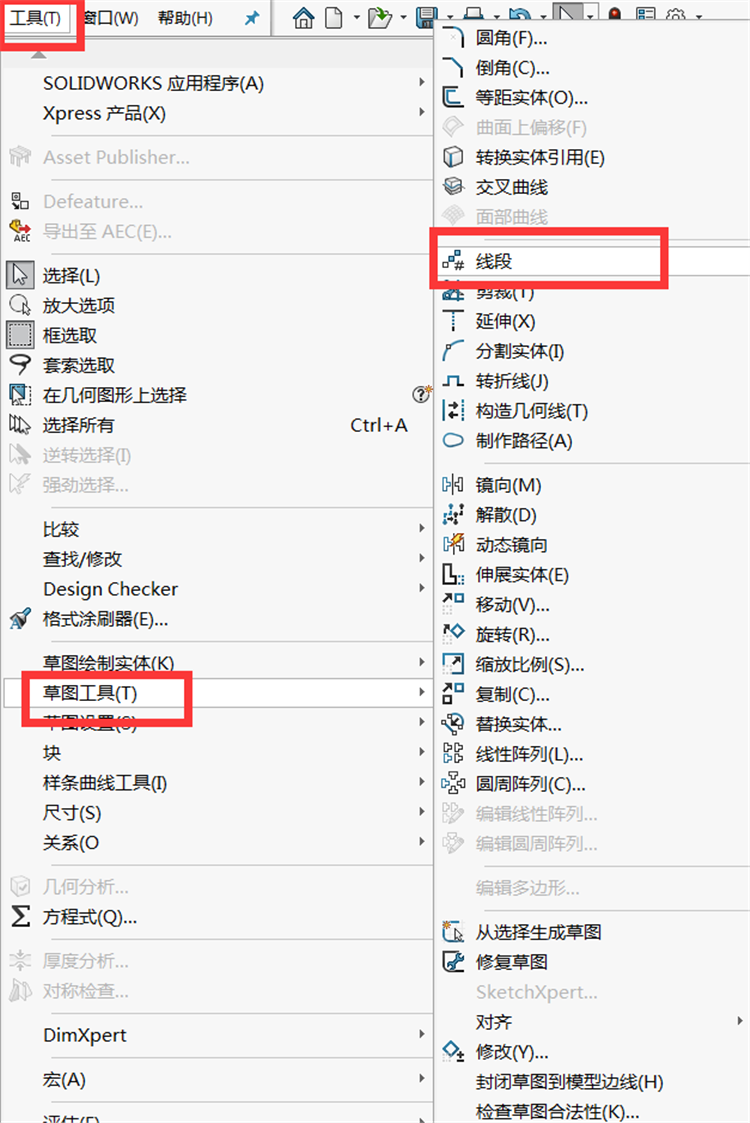

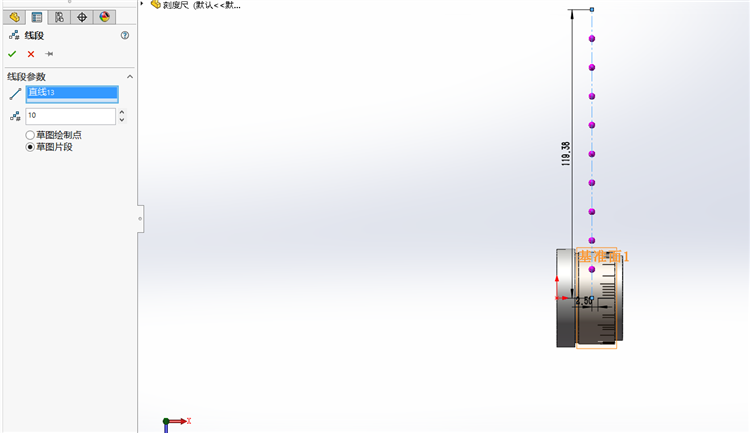

选择工具，草图工具，线段命令，选中中心线，使用草图片段，分成10段。看清楚啦，是10段哈~

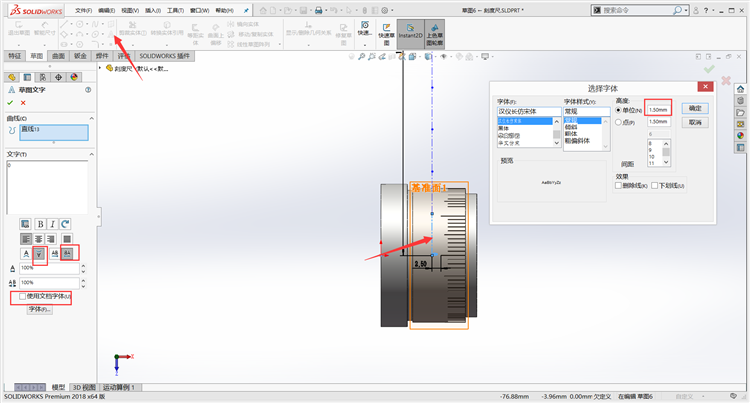

选择草图里面的文字命令，选中线段，输入0，调整字体大小如图所示，确认。

重复使用草图文字命令，选中相邻线段，输入9，调整字体大小，确认。重复步骤到最后的数字1，共10次。最后调整起点的位置。

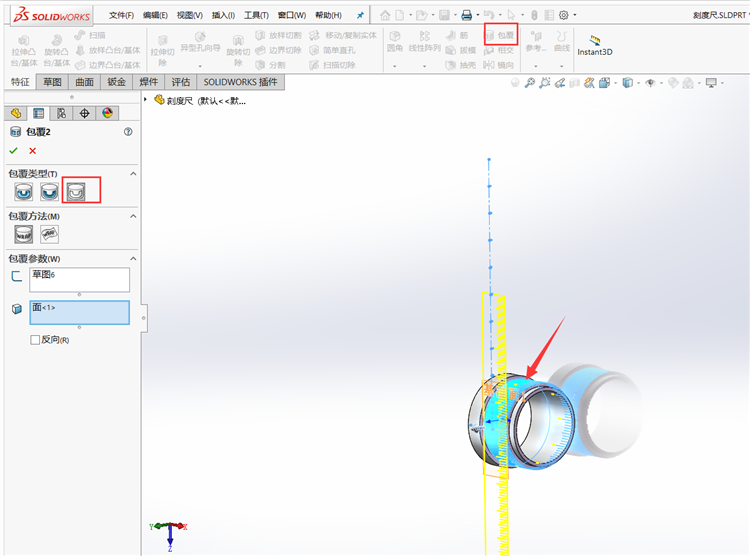

6、选择特征里面的包覆命令，使用第三个刻画，选中相应的面，确认，完成数字刻画步骤。

再说一遍，不懂要问哈~

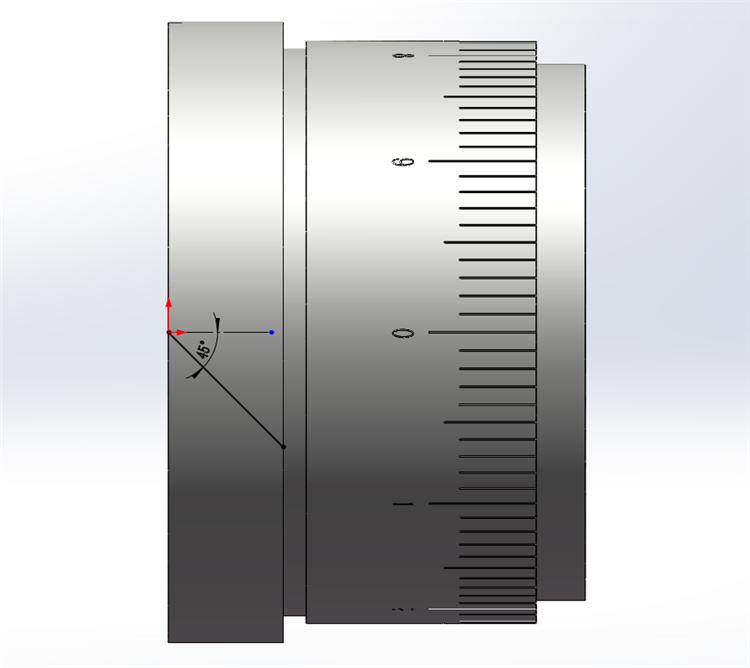

7、选中上视基准面，绘制45°的线段，退出草图。

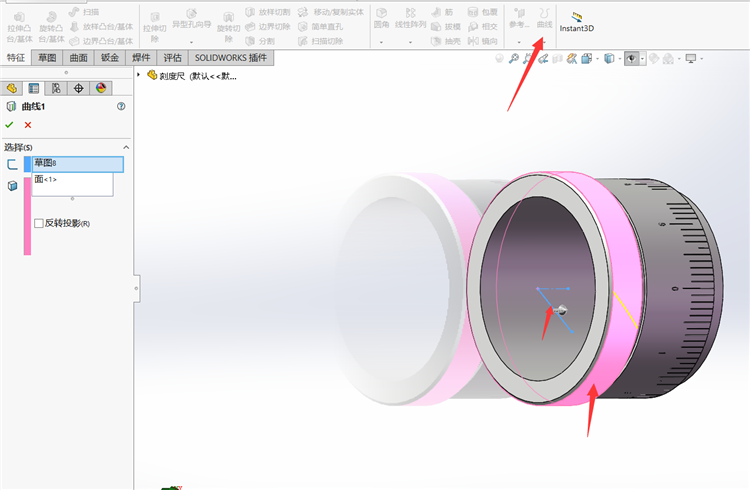

选中曲线里面的投影曲线，选中圆外表面作为投影面，确认。

8、添加倒角，选择圆的两条边线，倒角0.5mm，确认退出。

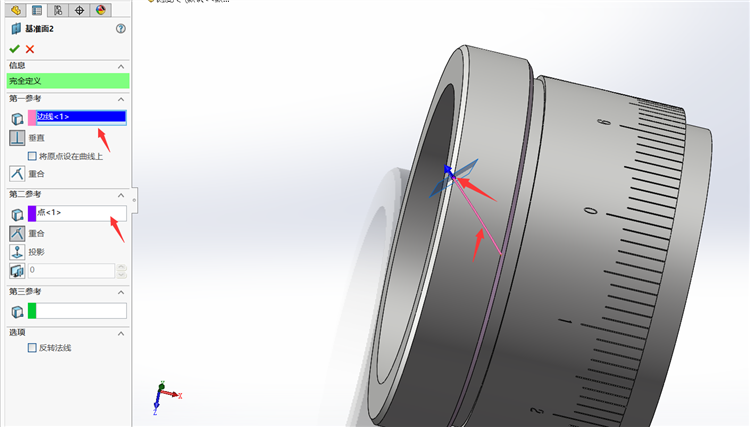

9、创建新的基准面2，第一参考选择投影的曲线，第二参考选择曲线的端点，确认。

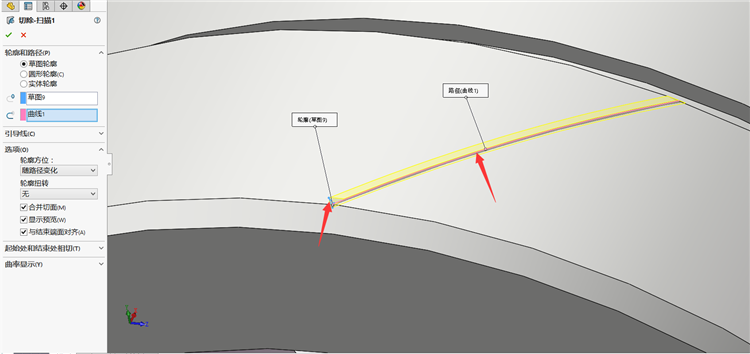

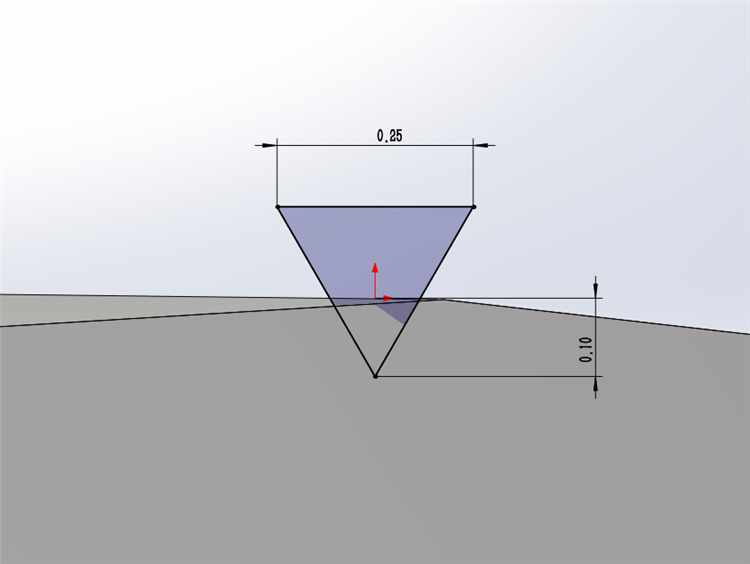

在基准面2上绘制草图，等边三角形，退出草图，选择切除扫描，路径选择投影的曲线。

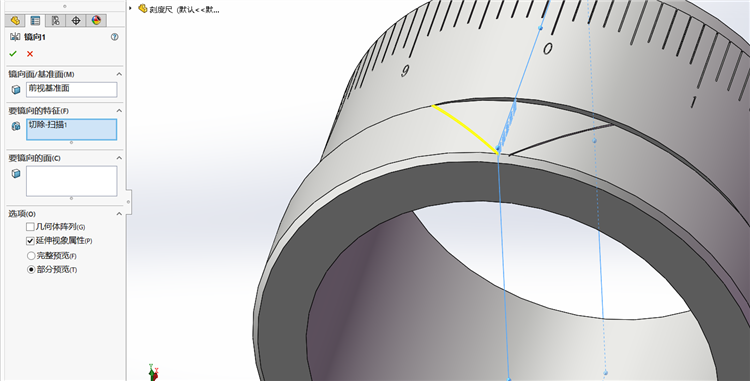

10、使用镜像命令，选择前视基准面，镜像特征选择切除扫描，确认。强烈建议在此对文档进行保存。

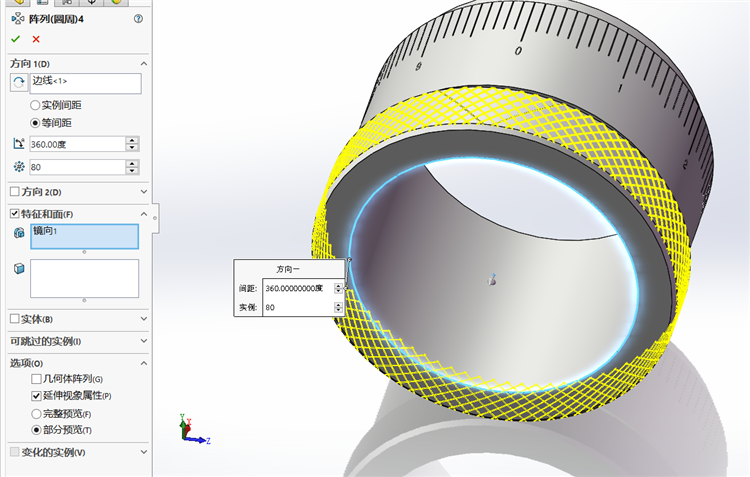

11、选择圆周阵列，阵列特征选镜像，选择圆的边线，数目输入80，确认。这里会比较慢，建议上一步要保存一次，防止这里软件崩溃。
