手把手教你UG1847如何建模后盖实例

今天小编来给大家分享一个UG软件如何建模后盖的实例教程，这个生活中能经常用到呢，我们就用UG1847建模后盖又该怎么实现？下面我们就来看看UG1847软件建模的教程感兴趣的小伙伴快点学习起来吧。

UG软件一键下载永久使用（点击下载）

第1步：首先双击打开UG软件，然后新建一个文件夹，名称修改为后盖。

第2步：【菜单-插入-设计特征-圆柱】指定矢量选择Z轴，指定点选择坐标原点，直径为51，高度25，如下图。

第3步：【菜单-插入-基准/点】选择底部的面，往Z轴距离2，如下图。

第4步：【菜单-插入-设计特征-拉伸】选择我们上一步新建的基准面，进入草图，绘制一个70*70的正方形，要居中对齐，如下图。

第5步：草图绘制完成后，往Z方向拉伸5的距离，布尔运算选择合并，如下图。

第6步：【菜单-插入-设计特征-拉伸】选择长方形外面的面，进入草图绘制，如下图。

第7步：进入草图后，绘制下面的封闭草图，如下图。

第8步：完成草图后，我们拉伸距离为22，方向为-Y轴，布尔选择合并，如下图。

第9步：【菜单-插入-基准/点-基准面】选择桌面ZX面来创建一个基准面，如下图。

第十步：进入草图后，我们绘制一条线，线要进入圆柱里面，角度为45度，如下图。

第11步：【菜单-插入-设计特征-筋板】选择我们刚刚绘制好的线，厚度为4，往-Y方向，如下图。

第十二步：【菜单-插入-基准点-基准轴】，在我们的筋板点上新建，往Z轴方向。

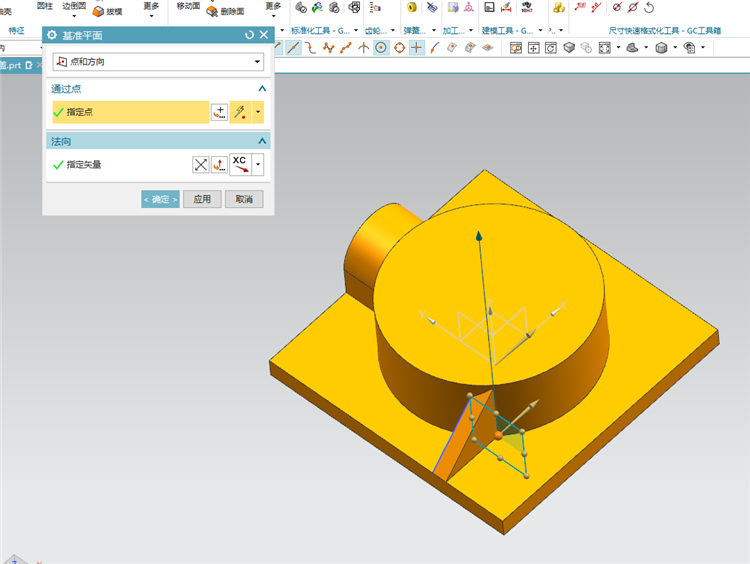

第13步：【菜单-插入-基准/点-基准面】选择点与方向，往X轴方向，点选择我们刚刚创建好的基准轴底部的点，如下图。

第14步：我们再绘制一根筋，如下图。

第15步：【菜单-插入-关联复制-镜像特征】选择我们刚刚绘制好的两条筋，镜像到四边，如下图。

第16步：【菜单-插入-细节特征-边倒圆】选择我们圆柱上面的边，半径为1。

第17步：【菜单-插入-设计特征-孔】选择圆柱上面的面，进入草图，如下图。

第18步：进入草图后，选择点工具，打四个点，这是一个正方形，54*54，居中对齐，操作完毕后，退出草图，直径为5.5，往-Z方向，一直到底，布尔选择减去。

第19步：【菜单-插入-设计特征-拉伸】绘制下面的草图，然后点击完成退出草图。

第20步：退出草图后，布尔选择减去，拉伸方向为-Z，高度超出去圆柱即可，如下图。

那么这是我们的最终效果和步骤，你学废了吗？
