不同的面绘制相同的直线，怎么做出来的呢，其实这个建模也不是很难的，福利来咯，新手的小伙伴可要跟紧咯！接下来我们进入操作步骤，话不多说我们先看效果！

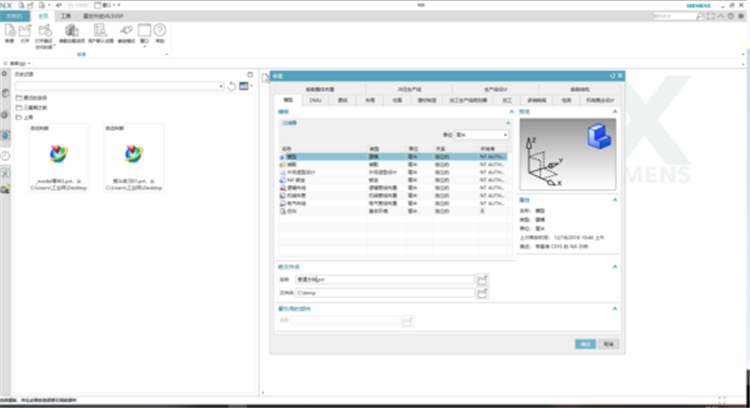

第1步：首先，我们打开UG新建一个模型，名称取决于管道方块。

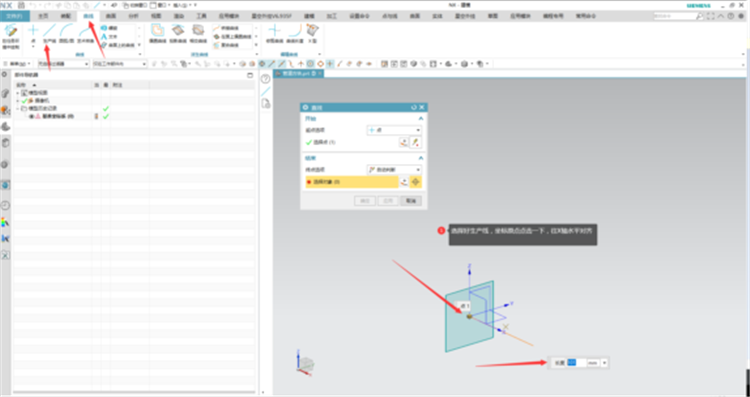

第2步：接下来我们再工具栏上面点曲线-生产线，我们往X绘制一条100的直线，100（鼠标往哪个方向走，线上要出现XYZ其中一个字母，再点击应用。

第3步：我们继续选择生产线绘制，往Z轴绘制一条100的直线

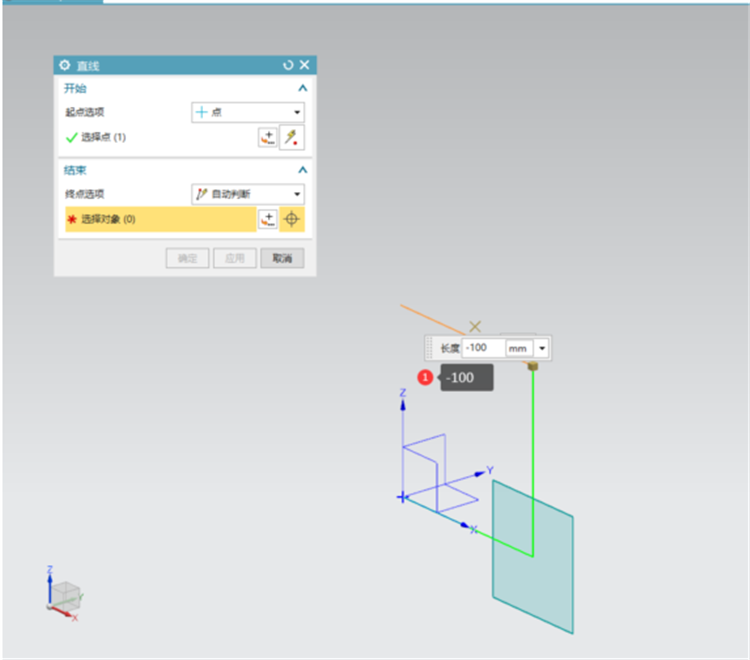

第4步：继续选择生产线，这里有一个小细节，以为我们是往-X的方向 所以我们要在数值前面加上-号。

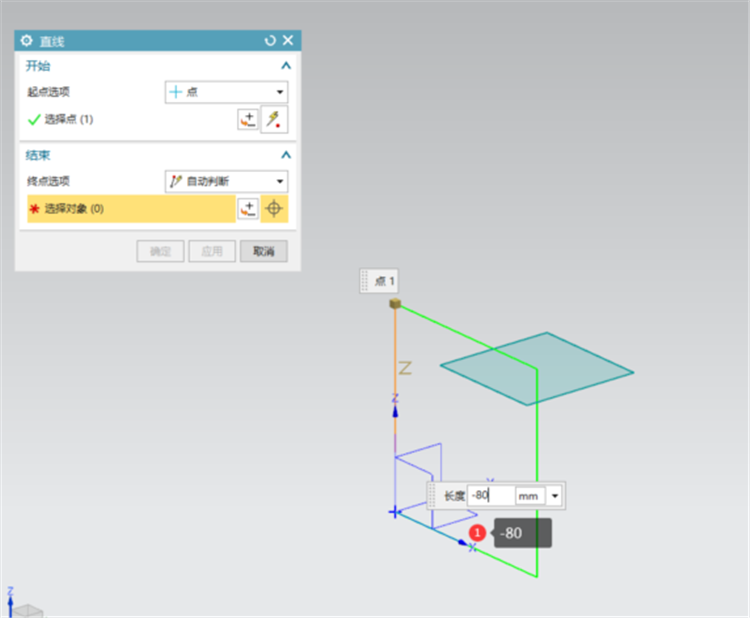

第5步：继续选择生产线，这里有一个小细节，以为我们是往-X的方向 所以我们要在数值前面加上-号。

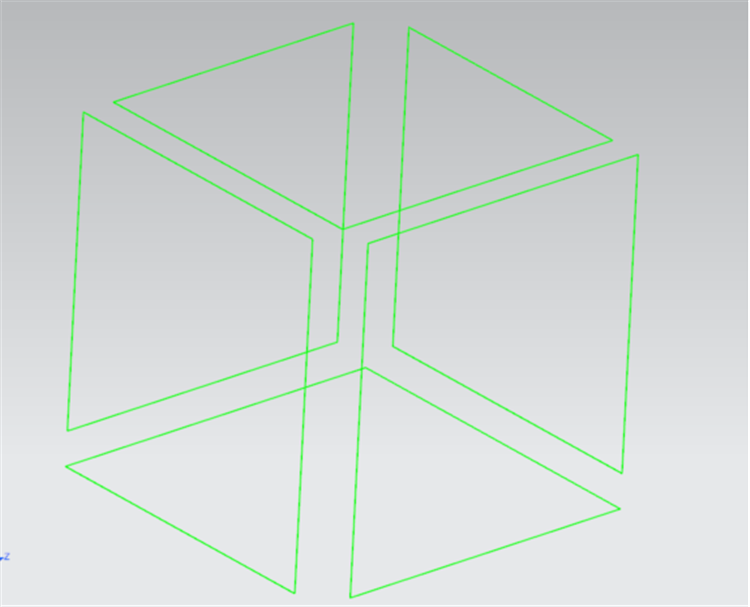

第6步：那么接下来我们就根据XYZ上面的绘制90的线，全是90的直线，绘制出这样的效果。

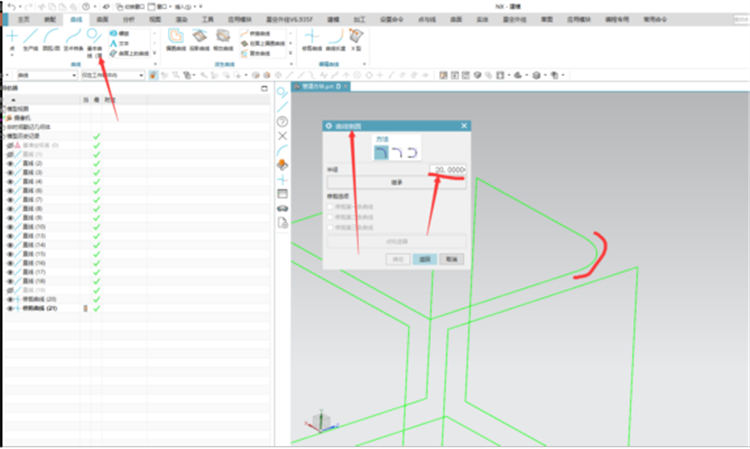

第7步：接下来，我们给他圆角一下，选择基本曲线，点击倒圆角，把我们所有直角都圆角一下。

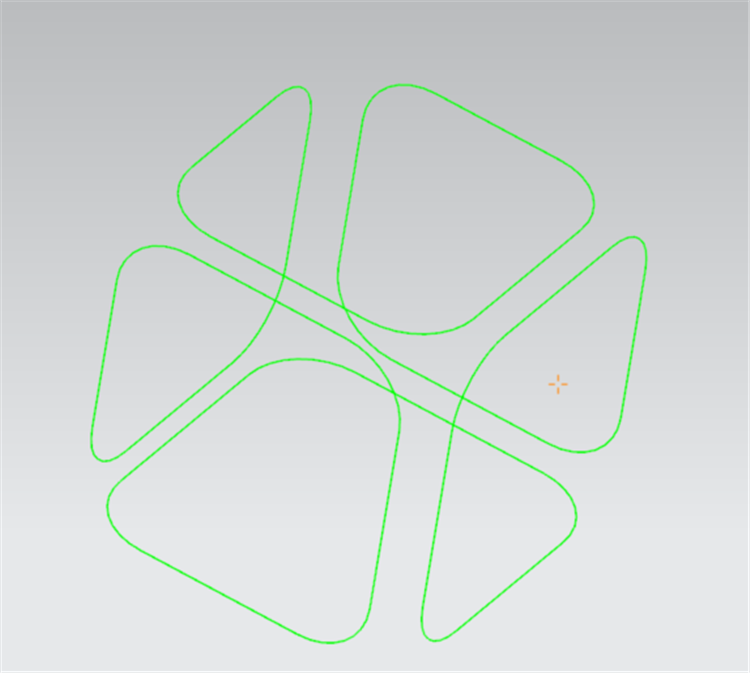

第8步：这是我们全部圆角20的最终效果。

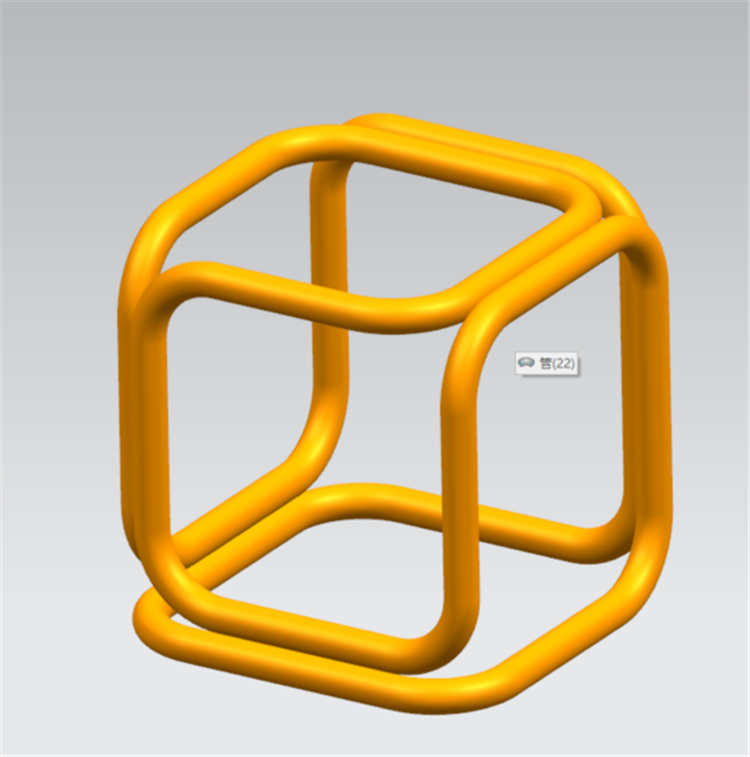

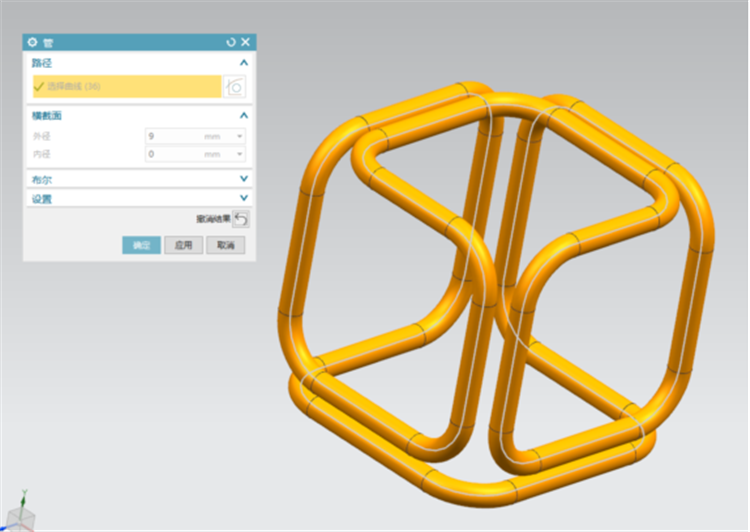

第9步：我们点击菜单-插入-扫掠-管道-外径为9，内径为0，选择我们所有的线，然后点击确定，那么我们的最终效果就出来了是不是很简单呢。
