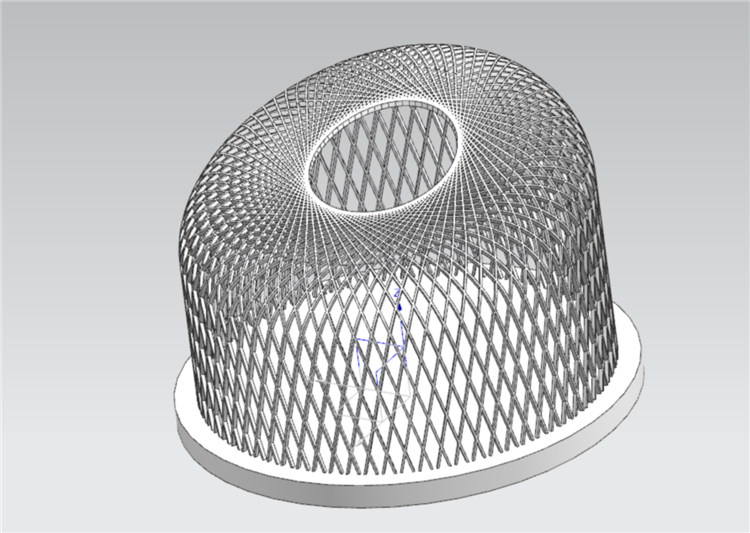

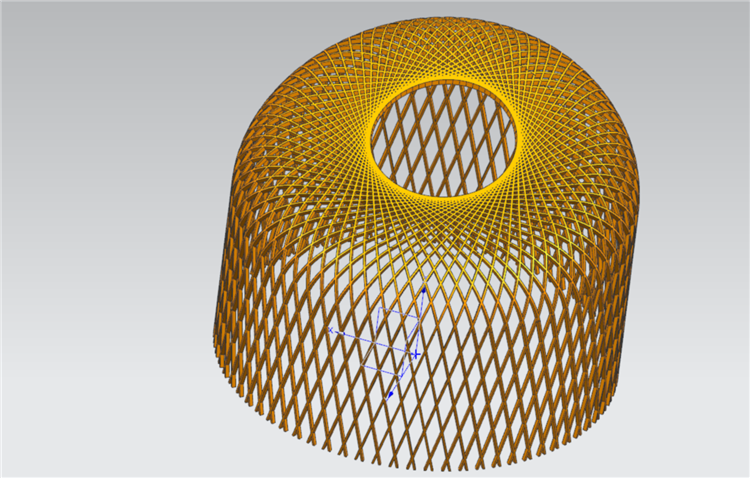

用UG1847绘制一个鸟巢的建模，其实这个建模也不是很难的，福利来咯，新手的小伙伴可要跟紧咯！接下来我们进入操作步骤，话不多说我们先看效果！

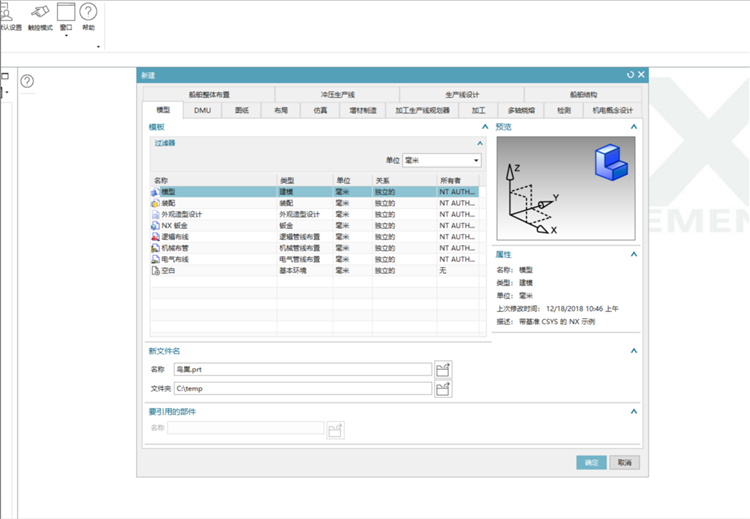

第1步：首先我们先新建一个文件夹，并将名称修改为鸟巢，然后在点击确定。

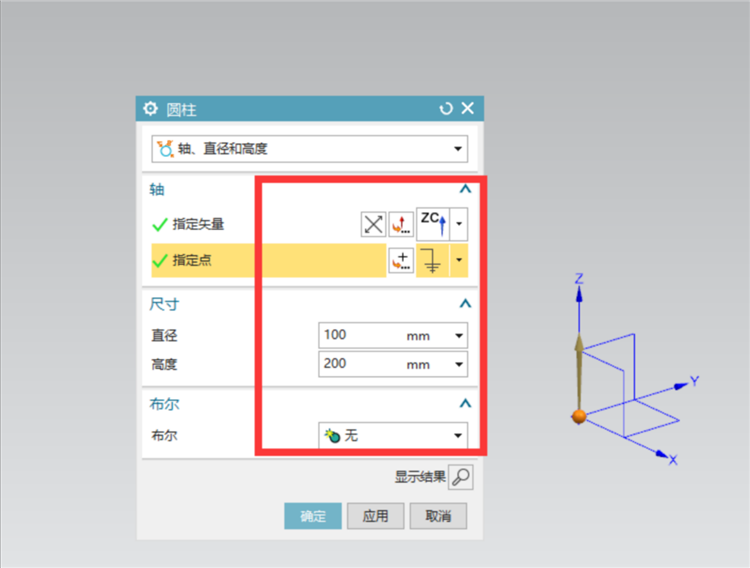

第2步：接下来我们点击【菜单-插入-设计特征-圆柱】选择Z轴的方向，指定点为坐标原点，直径为100mm，高度为200mm，然后点击确定，如下图所示。

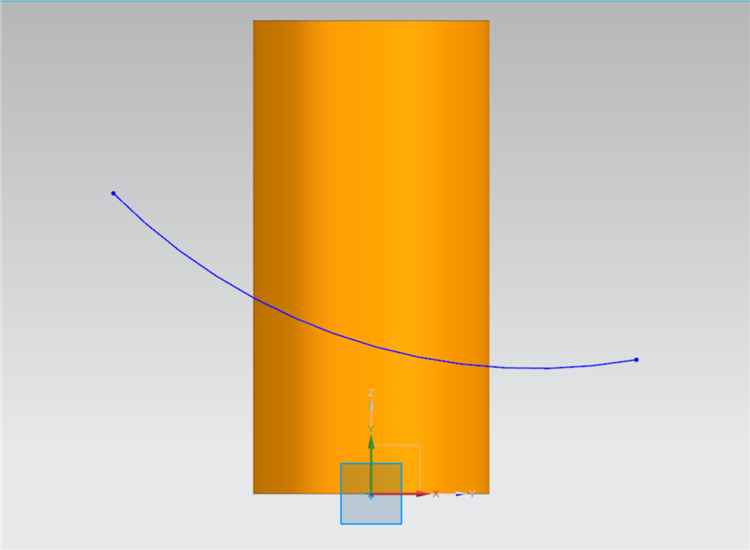

第3步：接下来我们点击【菜单-插入-设计特征-拉伸】点击绘制截面，选择YZ面，进入草图，我们绘制一段圆弧，圆弧高度半径不限，宽度要超过去，然后绘制完毕点击完成，就可以了。

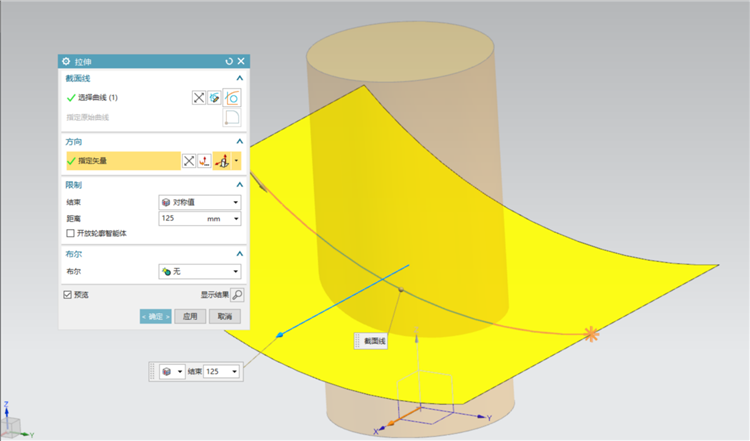

第4步：接下来我们选择拉伸，结束选择对称值，距离选择超过圆柱就好，然后点击确定，如下图所示。

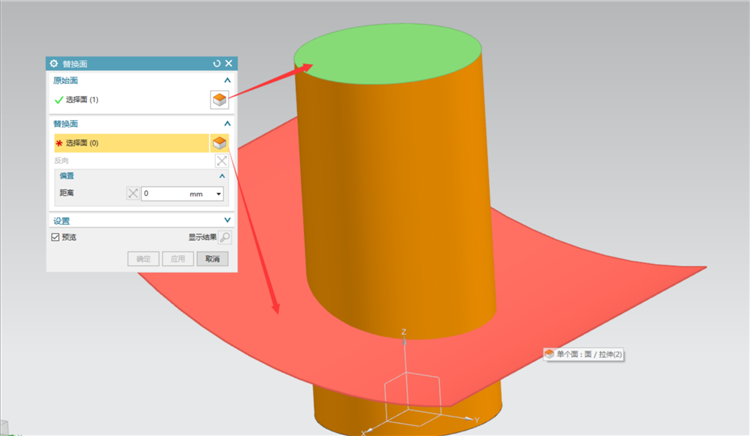

第5步：点击完成后，接下来我们点击【菜单-插入-同步建模-替换面】原始面选择圆柱的最上面的面，替换面选择我们上一步拉伸好的片体，然后点击确定，如下图所示。

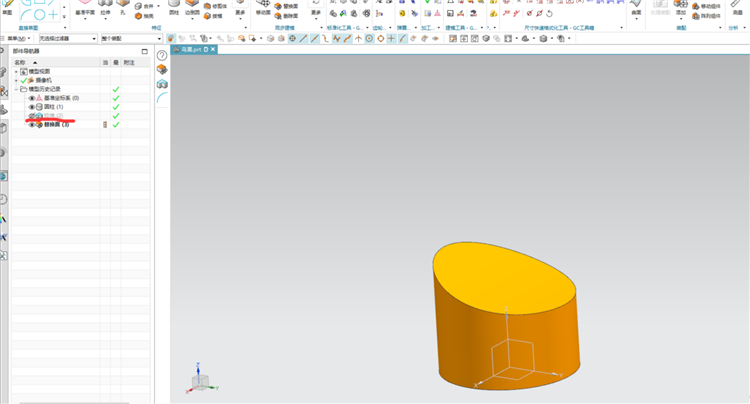

第6步：接下来我们隐藏一下拉伸的这一个步骤，那么久得出我们鸟巢的一个外观了，如下图所示。

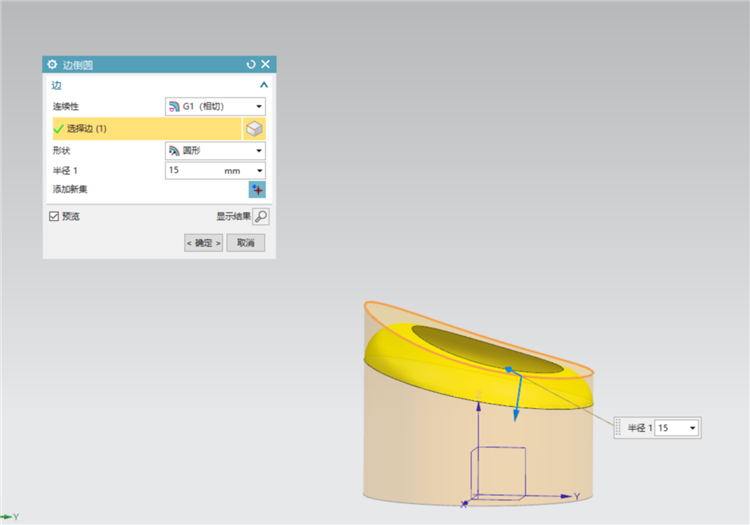

第7步：接下来我们点击【菜单-插入-细节特征-边倒圆】，我们选择圆柱上面的边，半径为15，然后确定，如下图所示。

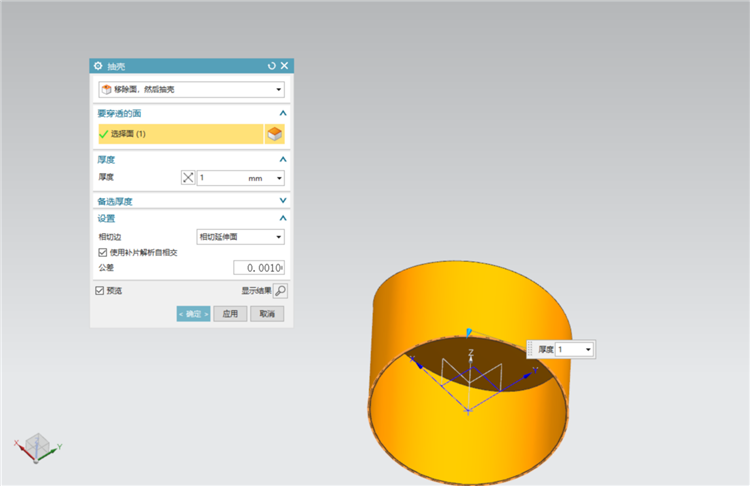

第8步：【菜单-插入-偏置/缩放-抽壳】我们选择底部的面进行抽壳，厚度为1，如下图所示。

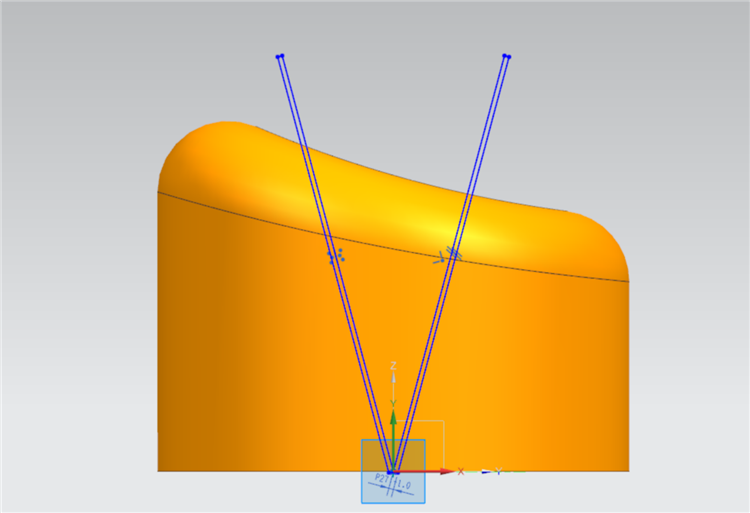

第9步：【菜单-插入-设计特征-拉伸】点击草图绘制，选择YZ面，我们绘制两条封闭的线段，注意，一定要封闭的才能进行拉伸，然后点击完成，如下图所示。

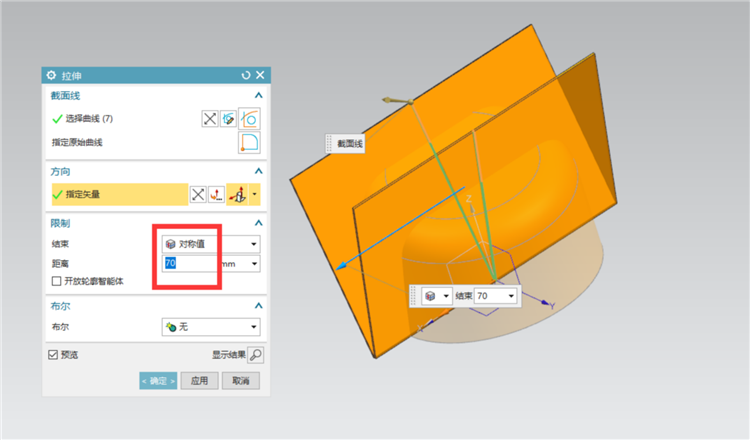

第10步：退出草图后，我们结束选择对称值，距离为70，然后点击确定，如下图所示。

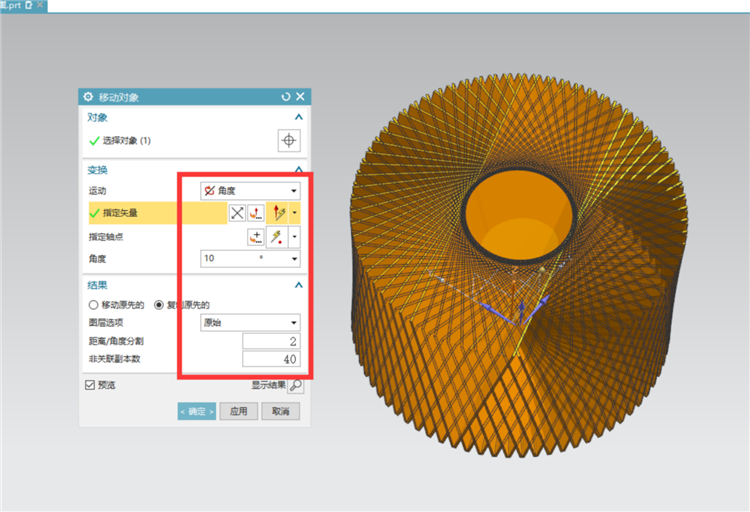

第11步：接下来我们使用快捷键，ctrl+T，进入移动对象工具里面去，对象选择我们上一步拉伸好了的，运动选择角度，指定矢量，选择Z轴，轴点为坐标圆心，然后点击确定，如下图所示。

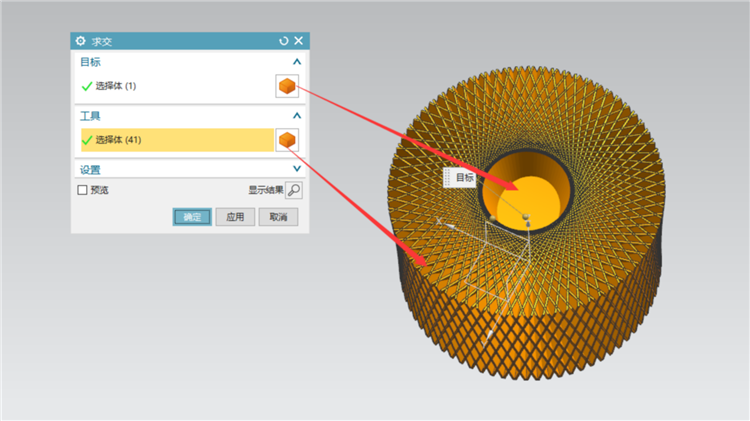

第12步：【菜单-插入-组合-相交】目标选择我们里面的圆柱，工具选择刚刚所有阵列的体，这里有一个小细节，这个预览一定要关闭掉，到了这一步会很卡，如下图所示。

第13步：到了这一步那么这是我们相交好了的效果，如下图所示。

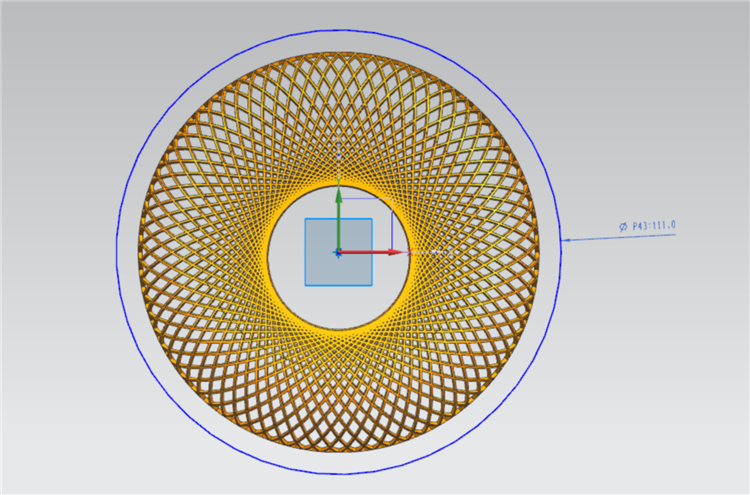

第14步：接下来，我们点击【菜单-插入-设计特征-拉伸】，选择绘制截面，点击YX面，进入草绘空间，然后绘制一个111的直径圆，点击完成，如下图所示。

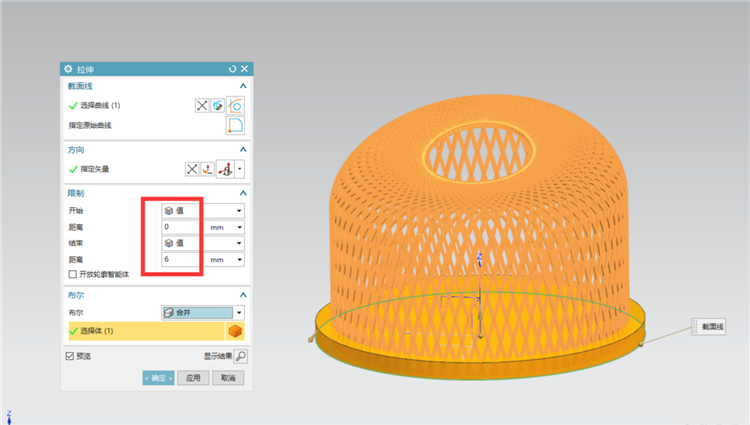

第15步：我们往Z轴方向拉伸一个6，布尔选择合并，然后点击确定，如下图所示。

第16步：接下来我们修改一下颜色那么我们这个案例就完成了，本节案例就讲解到这里啦！！！你学废了吗？
