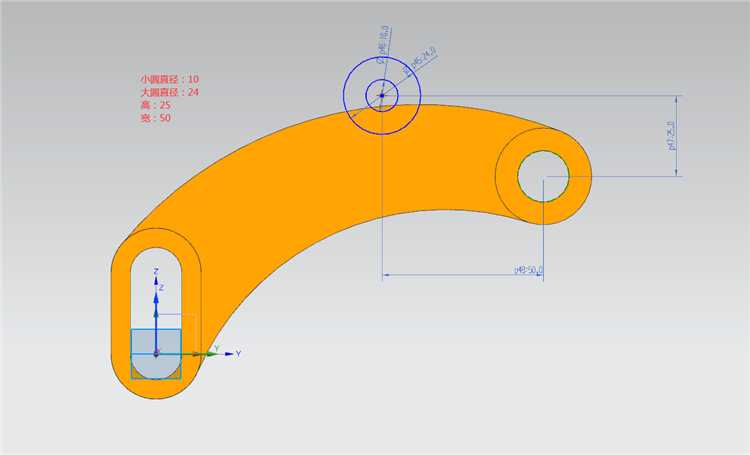

今天就来给大家分享一下用UG建模画一个机械零件，这个零件很简单，很适合新手用来练习一下，我们就用UG1847软件来做一下，这节课主要学习的是如何多方配合创建建模UG1847机械零件建模该怎么实现呢？话不多我们先看效果。

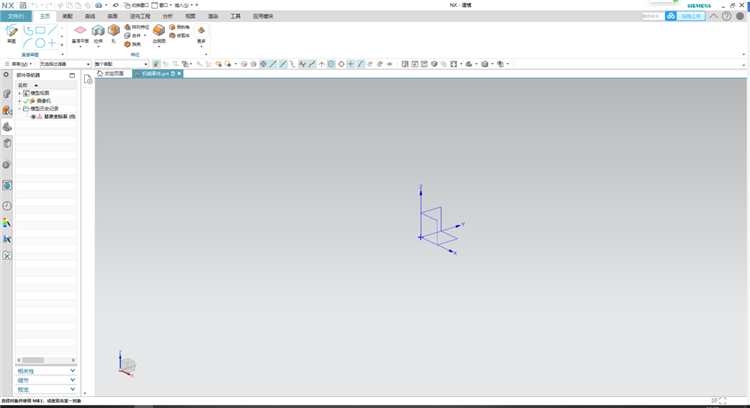

第1步：首先我们打开UGNX1847软件，然后我们先新建一个模型，命名为机械零件。

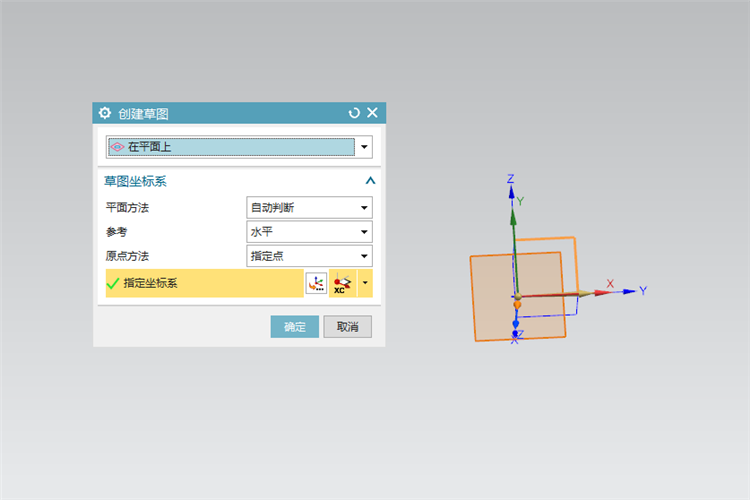

第2步：我们点击【菜单-插入-设计特征-拉伸】，然后绘制截面再选择YZ面，点击确定。

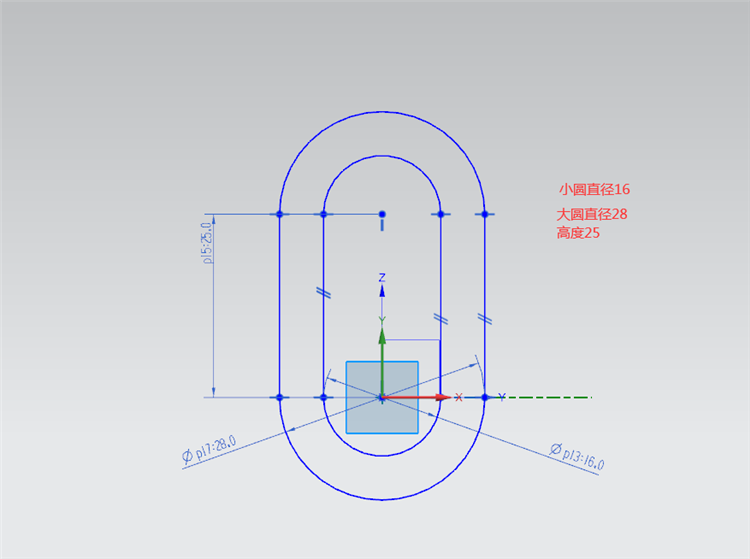

第3步：我们选择圆命令绘制一个下面的图形，然后绘制完毕后在点击完成草图。

第4步，如下图所示，完成以后选择对称值，距离选择15，点击确定。

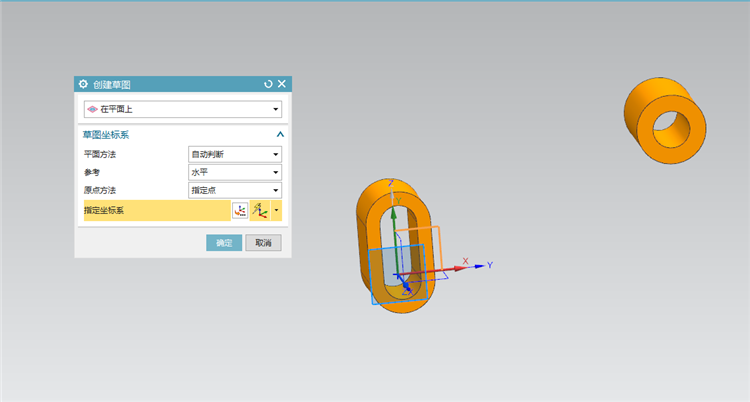

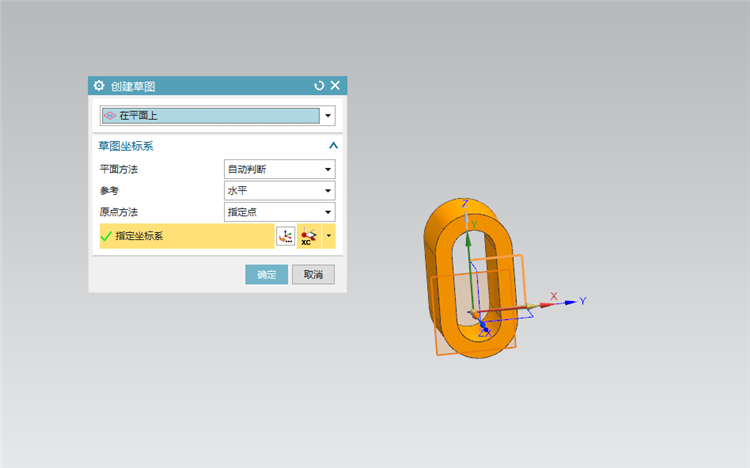

第5步：我们找到菜单点击【菜单-插入-设计特征-拉伸】，绘制截面选择YZ面，点击确定。

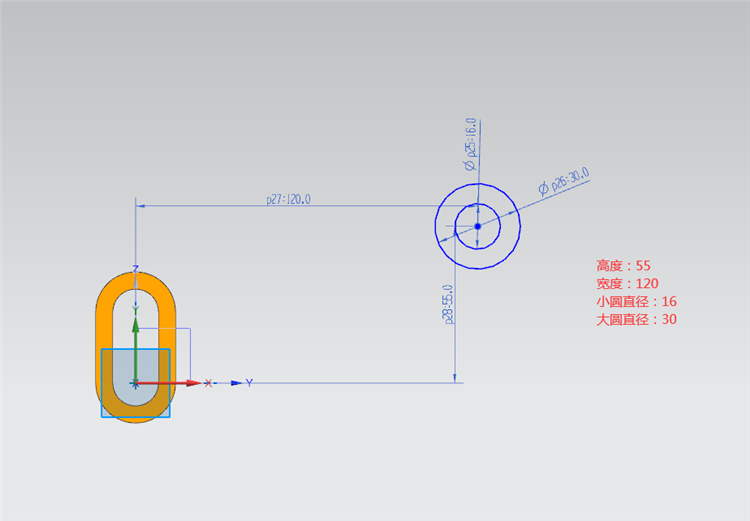

第6步：如下图所示，我们选择圆命令绘制一个下面的图形，绘制完毕后，点击完成草图。

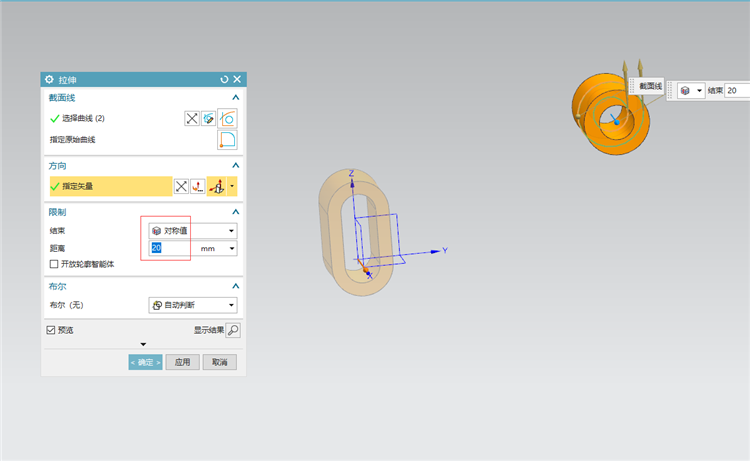

第7步：如下图所示，完成以后选择对称值，距离选择20，点击确定。

第8步：如下图所示，我们点击【菜单-插入-设计特征-拉伸】，绘制截面选择YZ面，点击确定。

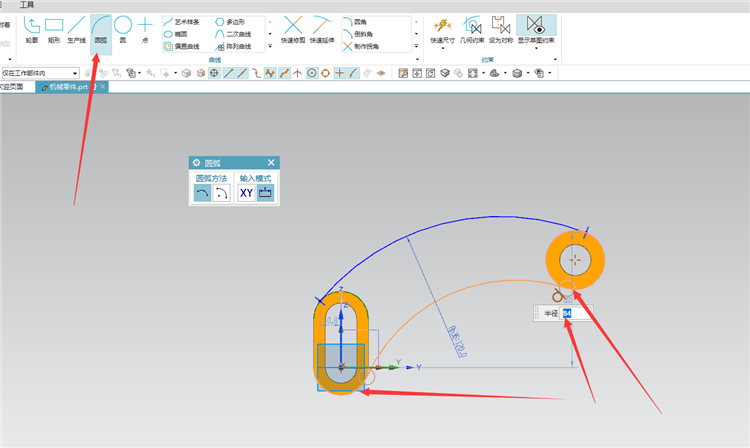

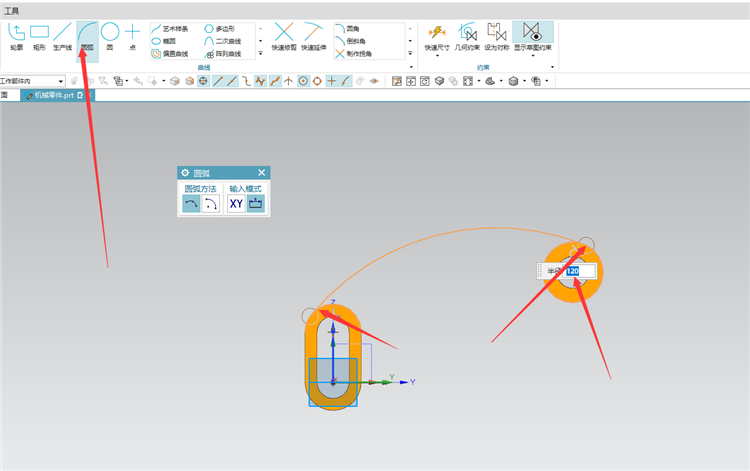

第9步：如下图所示：进入草图模式，选择圆弧工具，绘制一条120的圆弧，让他和两个圆相切。

第10步：如下图所示，再绘制一条半径84的圆弧，让下面的两个圆相切。

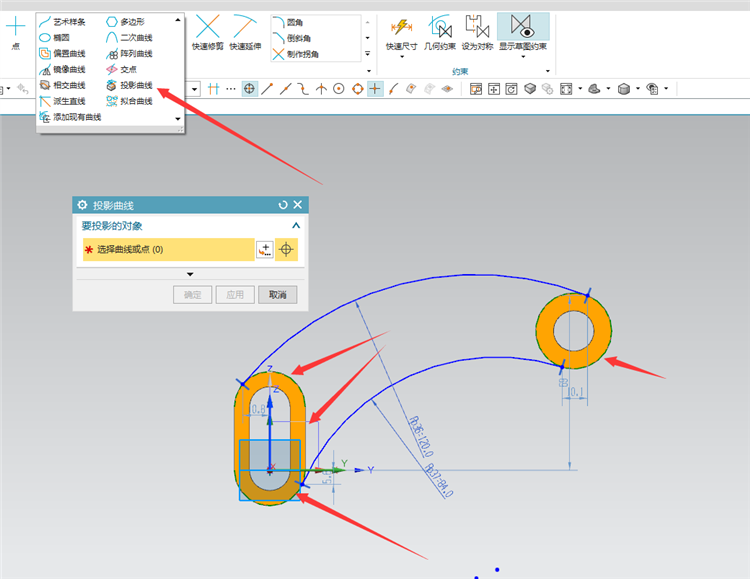

第11步：如下图所示，然后选择投影曲线工具，把我们一开始绘制好了的圆柱投影出来。

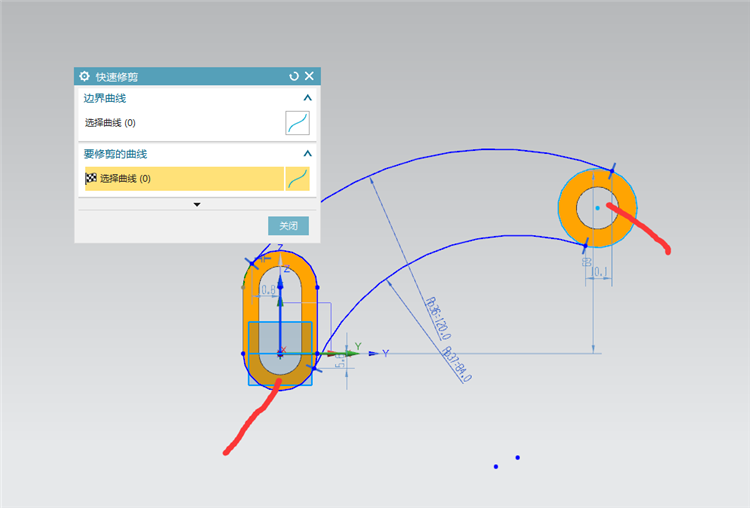

第12步：如下图所示，投影好了，我们再选择修剪工具，把我们多余的线修剪一下，留下里面的，修剪完毕点击完成草图。

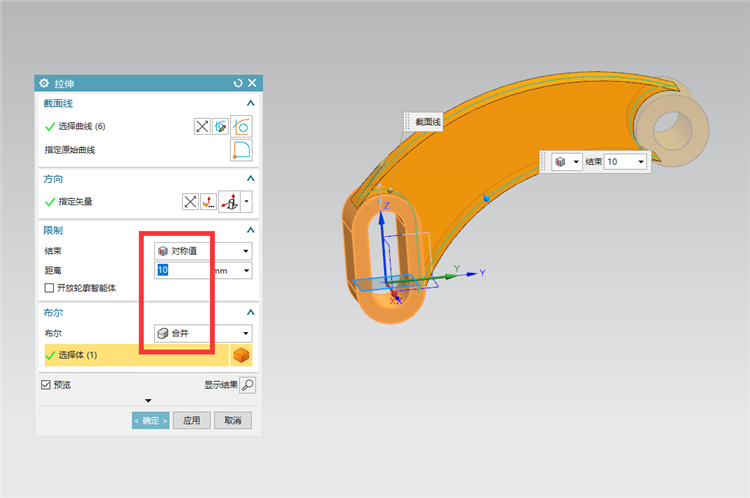

第13步：如下图所示，选择对称值，距离10。

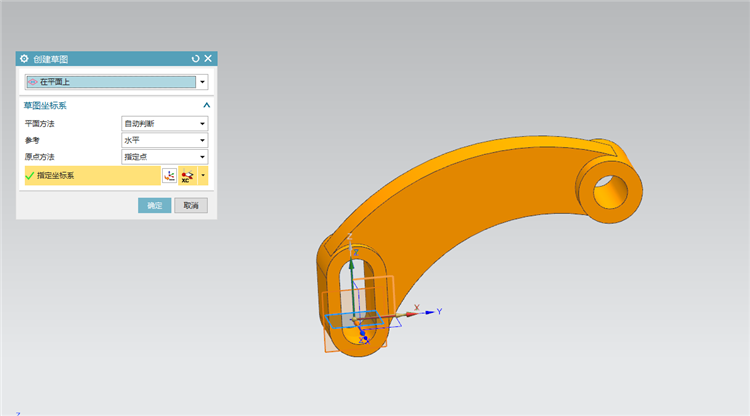

第14步：如下图所示我们点击【菜单-插入-设计特征-拉伸】，绘制截面选择YZ面，点击确定。

第15步：如下图所示，进入草图后，我们绘制两个圆，绘制完成后，点击完成草图。

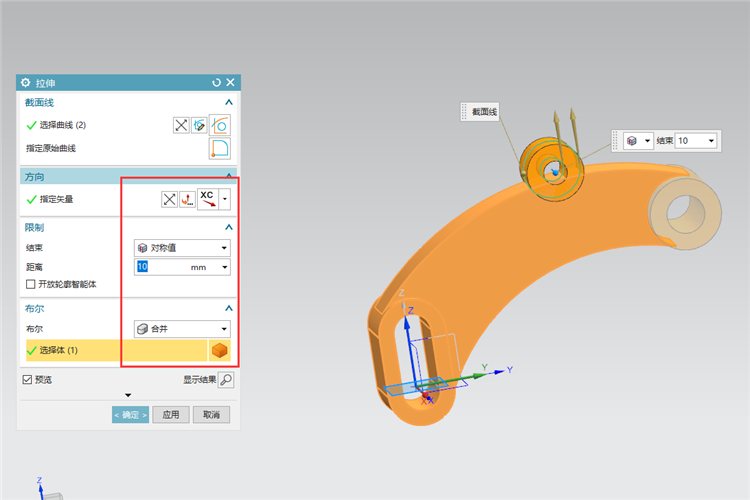

第16步：找到限制，结束我们选择对称值，距离10，布尔选择合并就可以。

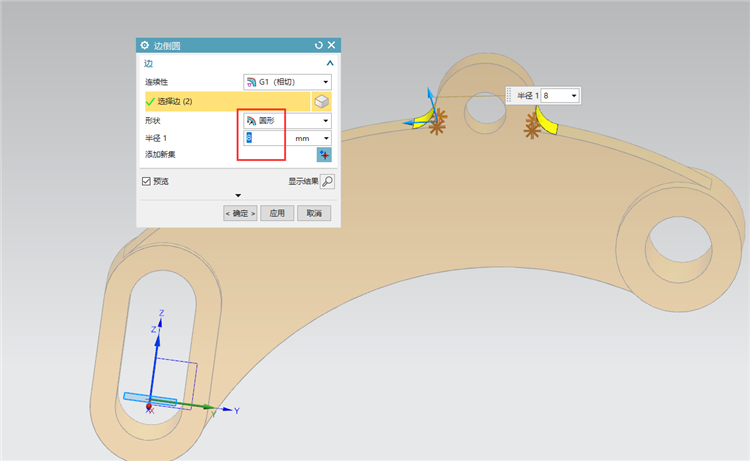

第17步：如下图所示，完成以上步骤以后，接下来我们完成以下细节问题，点击【菜单-插入-细节特征-边倒圆】选择边进行圆角，半径为8。

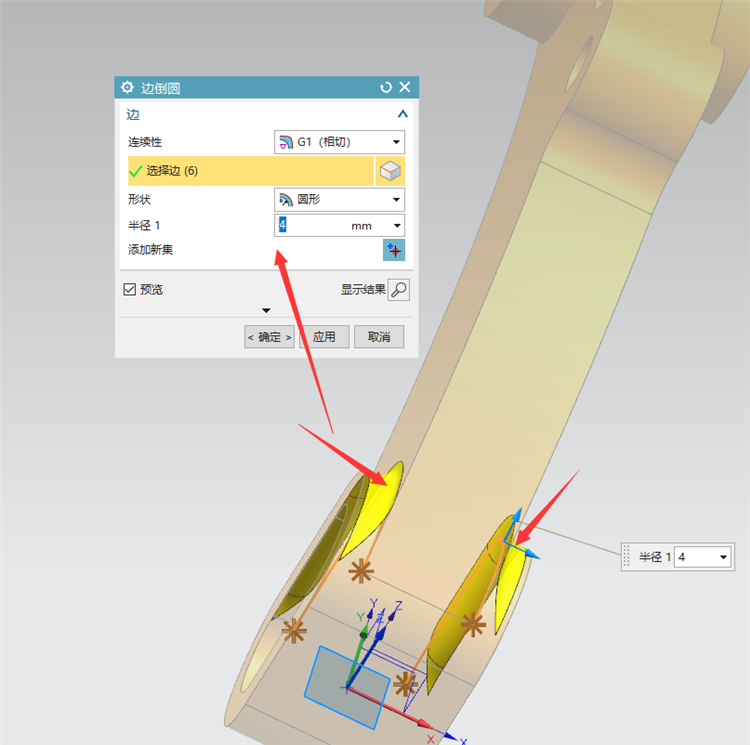

第18步：如下图所示，点击【菜单-插入-细节特征-边倒圆】选择边进行圆角，半径为4。

第19步：如下图所示，点击【菜单-插入-细节特征-边倒圆】选择边进行圆角，半径为6。

UG课程入门到精通免费学习（点击开始学习）

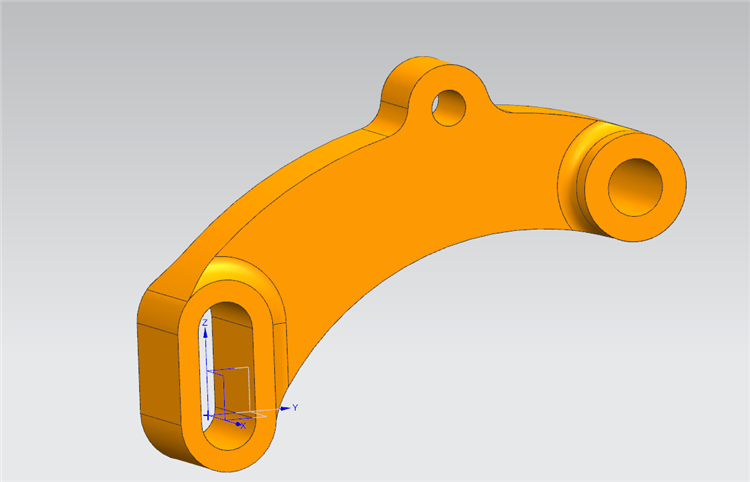

以上的步骤都完成了，那么我们这个机械零件案例就已经完成了，本节案例就讲解到这里啦！！！希望能对各大网友有所帮助能帮助到各位是本站的荣幸，喜欢的话可以转发给身边需要的朋友，需要安装包和资源的小伙伴们可以点击上面的链接进行下载，本次就分享到这里了，想要更多的UG小技巧可以收藏“92工业网”下次还会持续更新哦~拜拜！！！
