超详细的UG机械零件建模，手把手教会你零件建模

今天为大家带来的分享是关于UG怎么把机械零件建模的方法与步骤，喜欢的朋友可以跟我一起学习一下如何操作，下面我们就开始操作吧！

UG1847软件一键免费下载（点击下载）

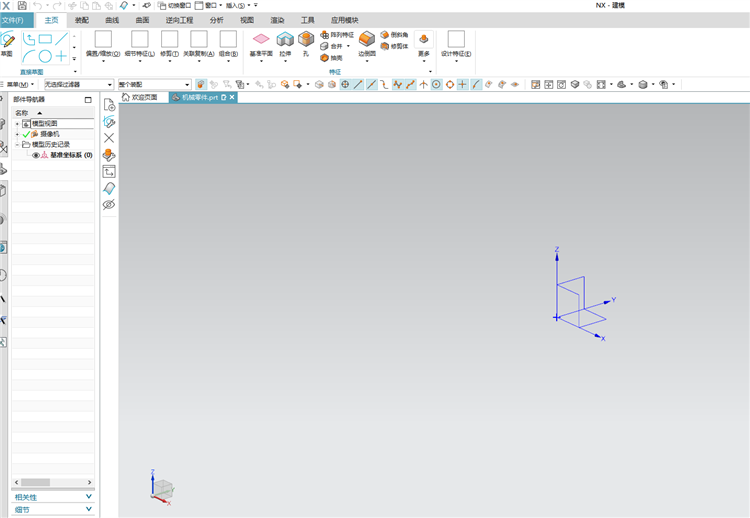

第1步：首先我们打开UG软件新建一个文件，把文件名可以命名为“机械零件”修改好之后保存。

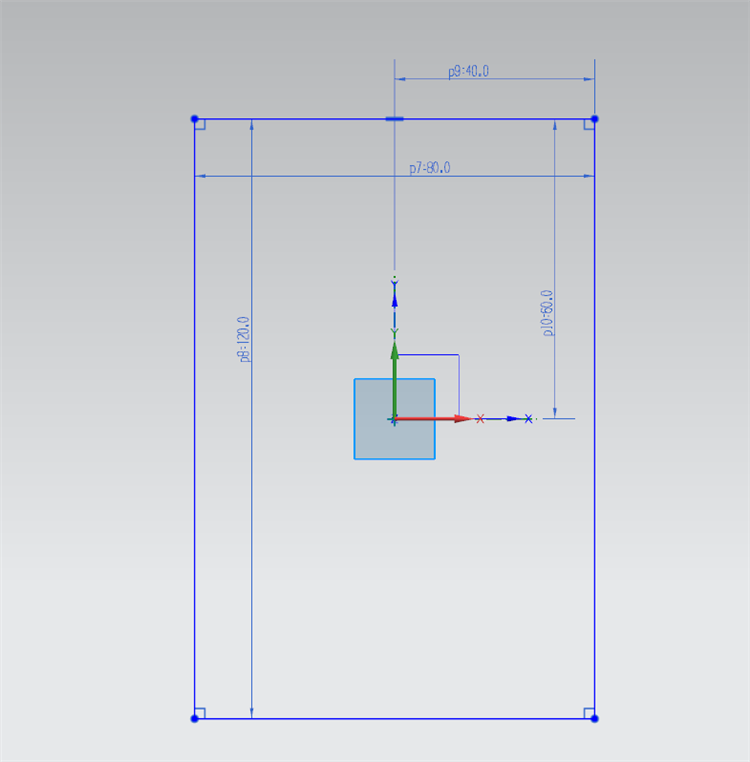

第2步：我们点击主页选项卡点击【菜单-插入-设计特征-拉伸】，选择“XY面”，后面我们来绘制一个长方形，尺寸长度我选择的是120，宽是80，大家也可以根据我的尺寸来做。

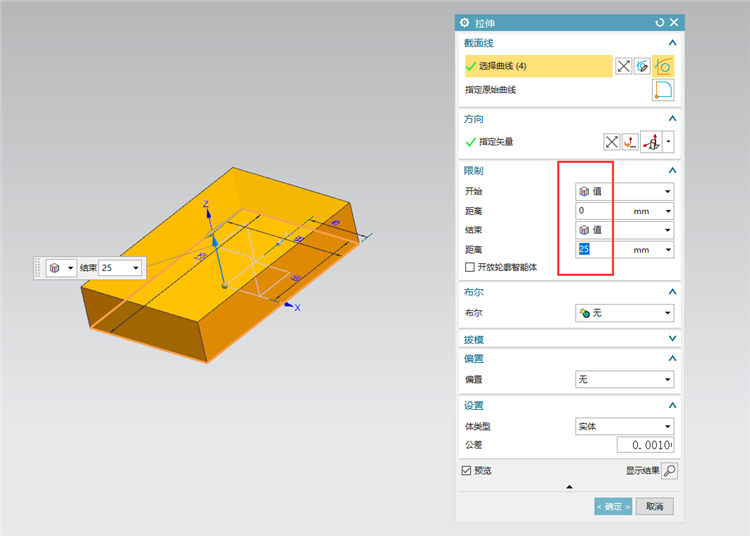

第3步：接下来点击完成之后，我们把"拉伸"距离的高度设置为25，设置完成点击确定。

第4步：回到刚刚主页选项卡点击【菜单-插入-设计特征-拉伸】，我们选择XY面，绘制一个图形，数值分别为50/80/29，角度30°点击完成。

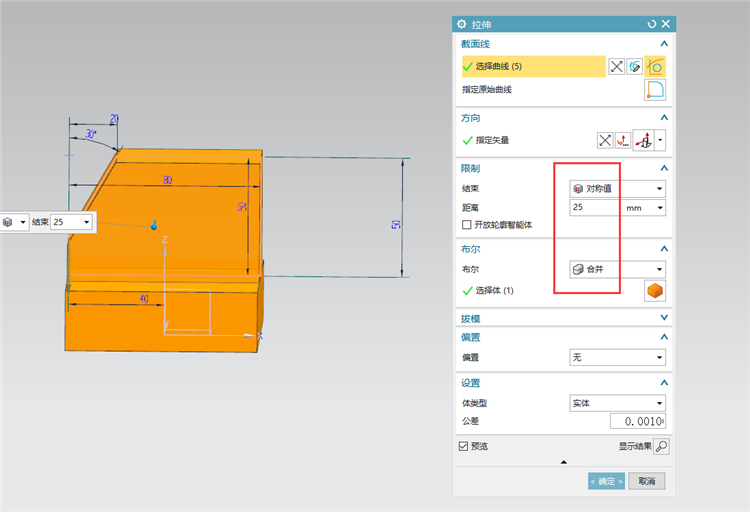

第5步：点击完成之后，选择单击“对称值”，距离数值改为25，点击确定。

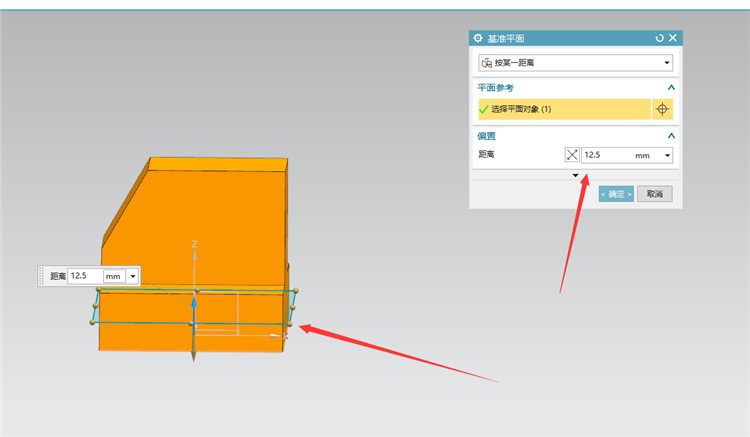

第6步：点击【菜单-插入-基准点-基准面】选择底部的面，往上移动12.5的高度，点击确定

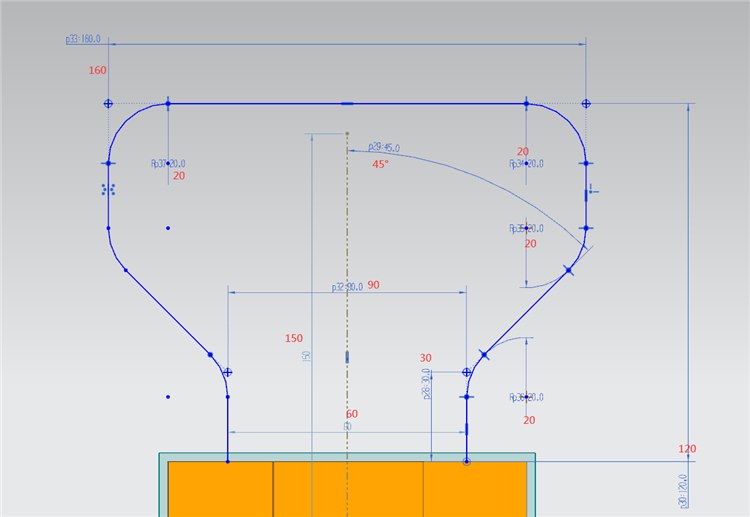

第7步：我们来点击主页选项卡点击【菜单-插入-草图】选择刚刚我们创建好了的基准面，绘制一个下面的图形。

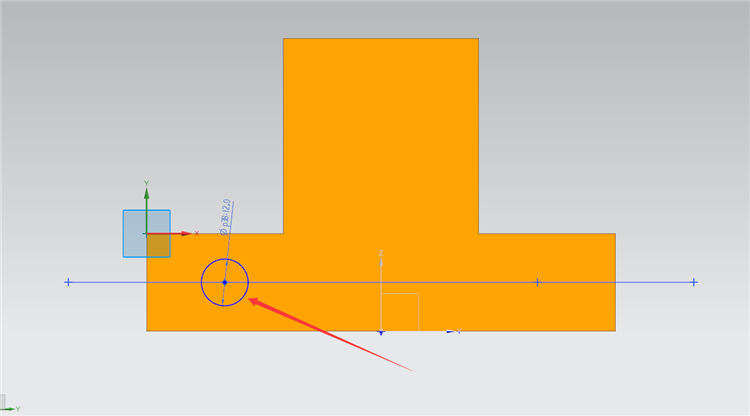

第8步：绘制完成之后我们点击完成草图，然后我们再点击一下草图，绘制出一个直径12的圆。

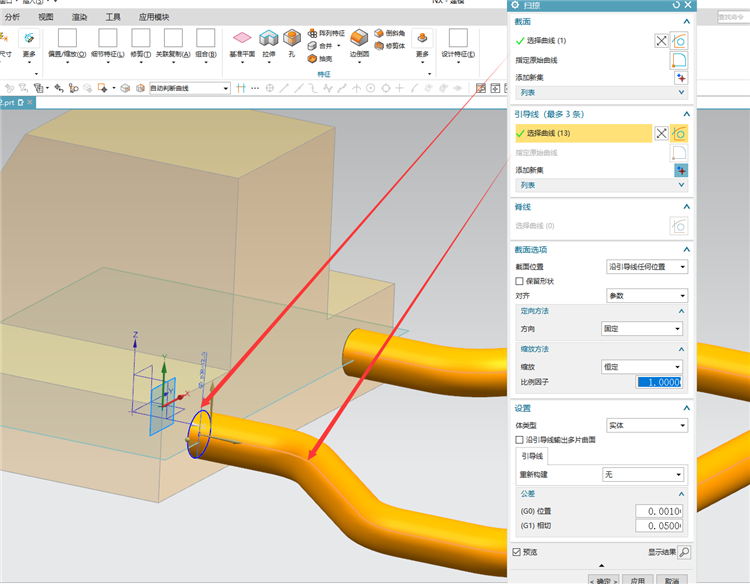

第9步：那么绘制好一个圆之后，我们在主页点击【菜单-插入-扫掠-扫掠】截面选择我们绘制好的圆，引导线是图形。

以上步骤操作完毕了，那么我们这个案例就已经完成了
