很多新手小伙伴对软件不熟练，还不会建模，今天小编就手把手教你如何建模。小伙伴们跟紧咯！UG1847建模莫比乌斯环怎么操作呢？

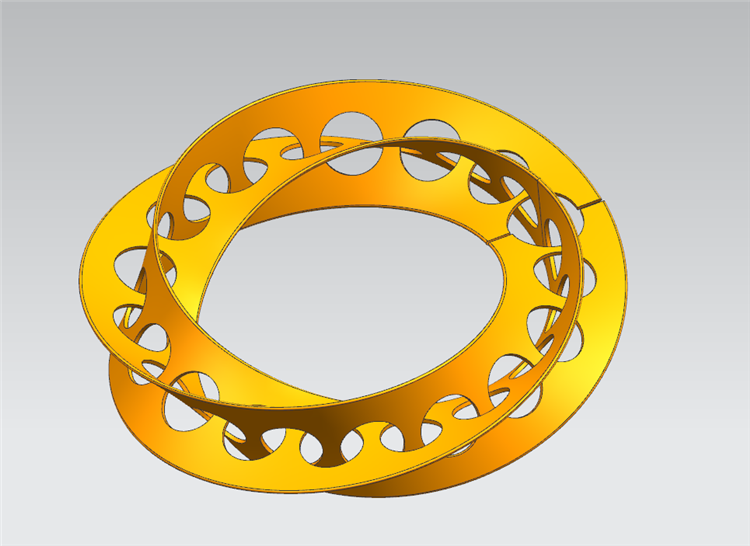

话不多说下面我们就来看看下面的效果图

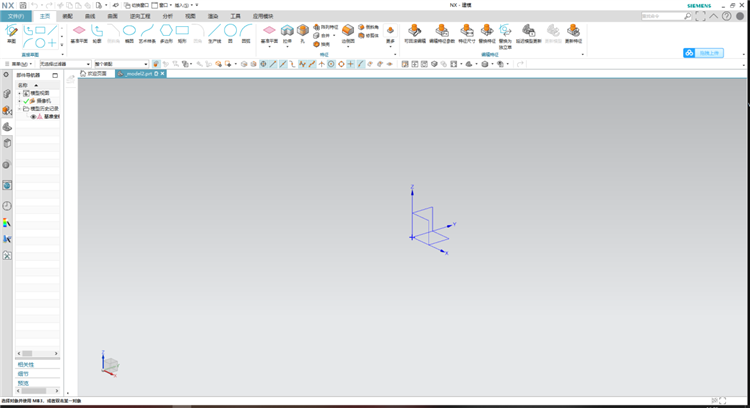

第1步：打开UG1847软件，新建一个空白的模型文件，另存为“莫比乌斯环”。

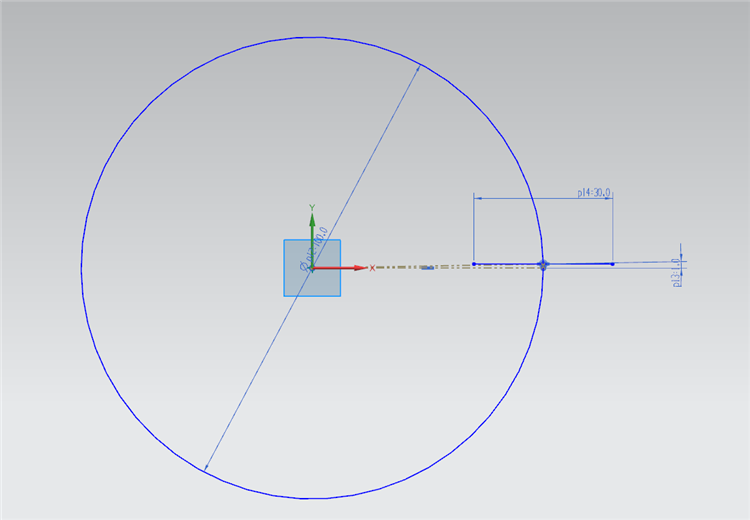

第2步：执行【菜单-插入-草图】，选择YZ面，点击确定，进入草图界面，绘制一个直径100的圆，然后我们在右边那里删除一小块，数值为1，主要是为了留一个缺口。

第3步：我们再绘制一条长30的线，将两边对齐，然后点击完成。

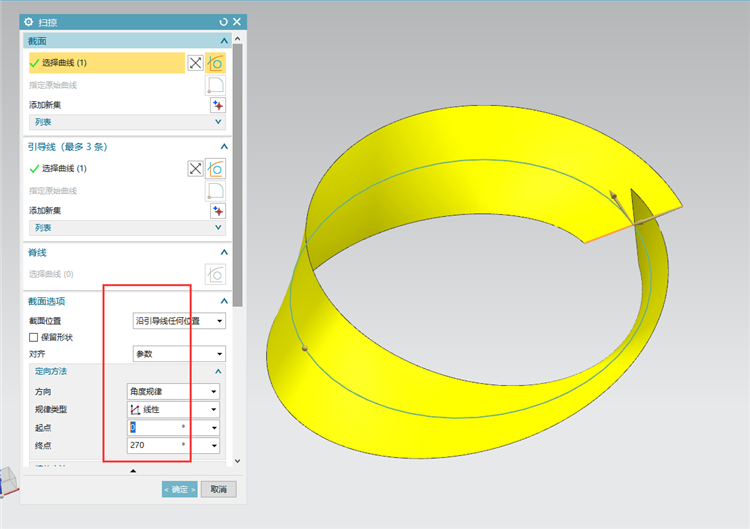

第4步：如下图所示，执行【菜单-插入-扫掠-扫掠】，选择我们刚刚绘制的两条线，截面选择我们绘制长度30的线，引导线选择我们的圆，数值都在下面，操作完毕，点击确定。

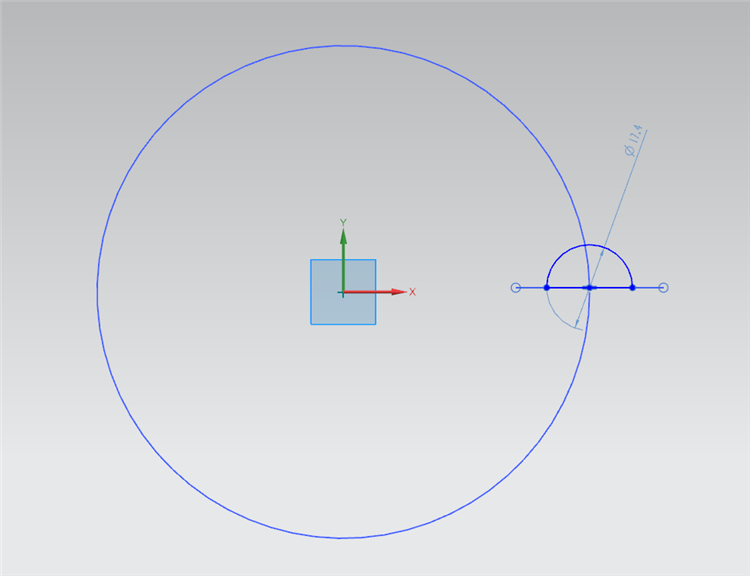

第5步：执行【菜单-插入-设计特征-拉伸】，点击绘制截面，选择YX面，绘制一个17.4的圆，在端点那里，扫掠可以先隐藏掉，修剪，留下一半，点击完成草图。

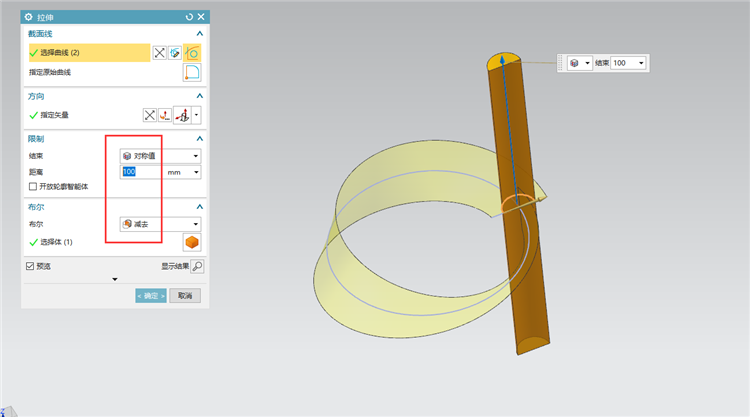

第6步：如下图所示，对称拉伸，选择减去，点击确定。

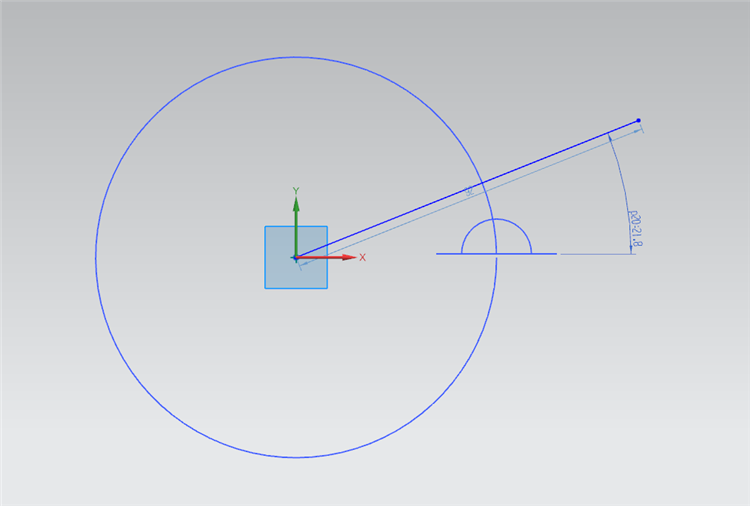

第7步：如下图所示，执行【菜单-插入-草图】，选择YX面，绘制一条长线，角度为21.8，点击完成。

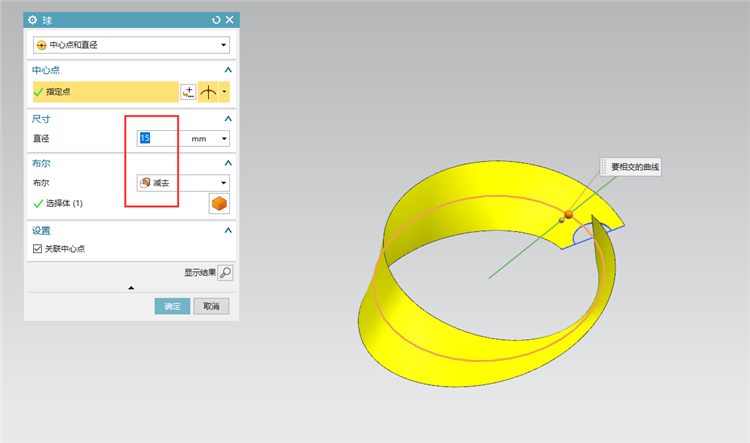

第8步：执行【菜单-插入-设计特征-球】指定点选择我们刚刚绘制好的直线和圆的交点，直径为15，布尔减去。

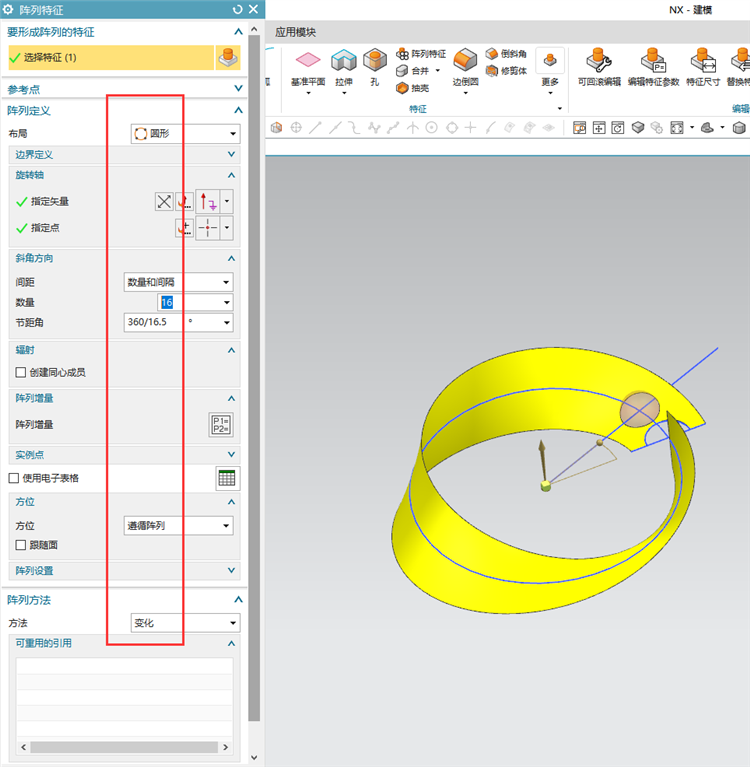

第9步：如下图所示，扫掠完我们先隐藏掉，然后执行【菜单-插入-关联复制-阵列特征】布局为圆形，指定矢量选择YX面，指定点选择原点，数量16个，跟着下面的数值来设置，设置好了，点击确定。

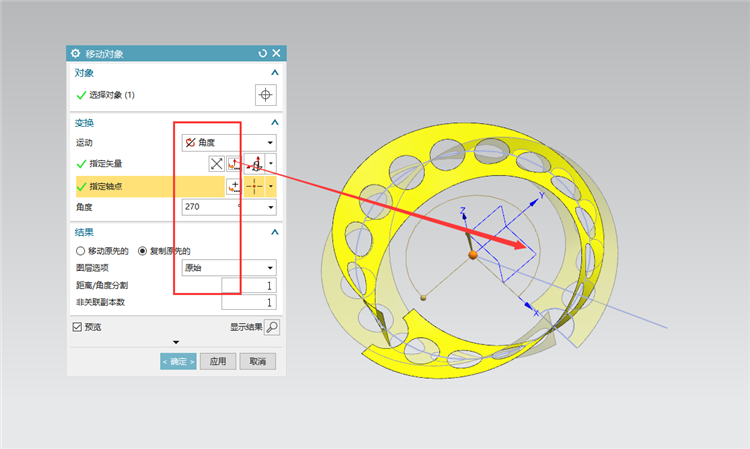

第10步：如图所示，阵列完成后，我们执行【菜单-编辑-移动对象】选择我们上面绘制好的，矢量选择我们YX面，指定点为坐标原点，角度270，选择复制。

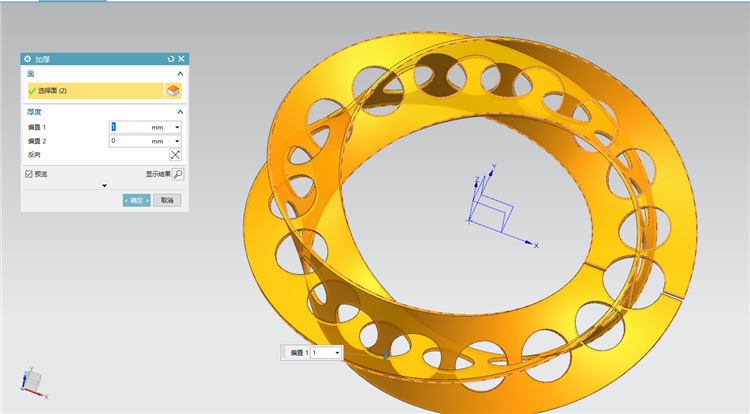

第11步：如图所示，执行【菜单-插入-细节特征-加厚】把我们两个特征都选中，加厚为1厘米。

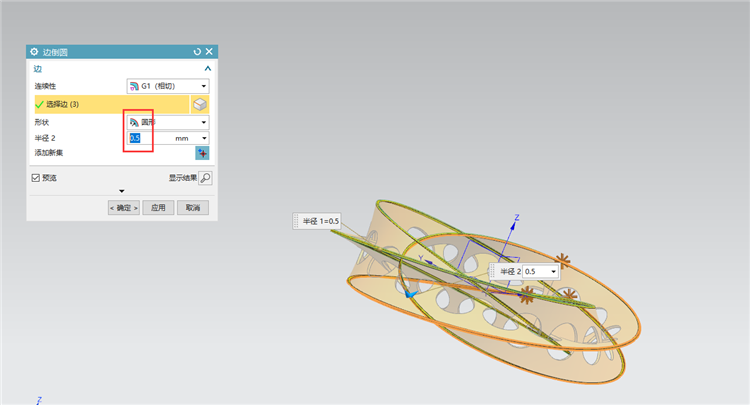

第12步：执行【菜单-插入-细节特征-边倒圆】把我们的所有边都圆滑一下，设置0.5，然后点击确定。

那么我们的这个图形就已经完毕了，你学会了吗？
