使用UGNX1847的螺旋命令绘制滚花零件建模图文教程

滚花是机械加工中的一种常用工艺，应该要怎么绘制成功呢？下面由92工业网的老师来教同学们画滚花零件建模，我们来看一下详细的图文教程，正在学习的小伙伴可以把图文收藏起来学习吧！！

UG1847软件免费下载地址（点击下载地址）

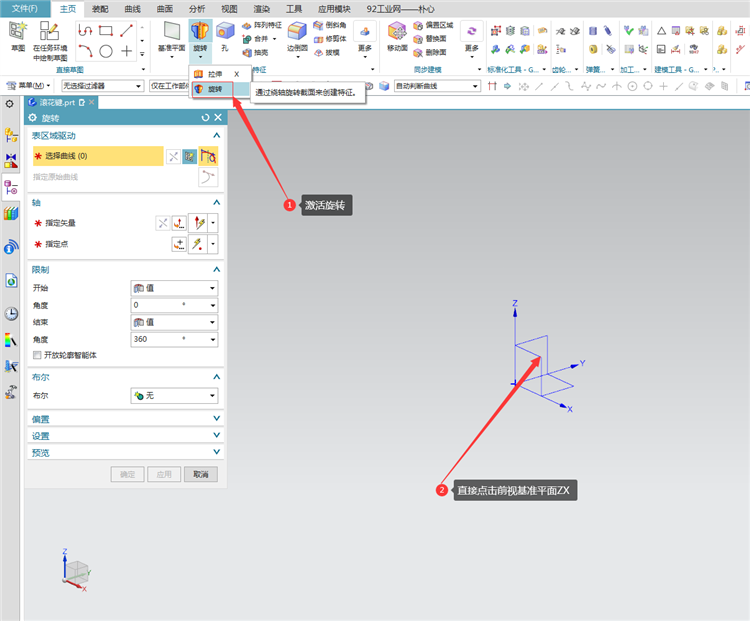

第1步：我们来打开UG软件进入建模环境后，点击“激活旋转”，直接点击前视基准平面ZX平面，进入草图环境。

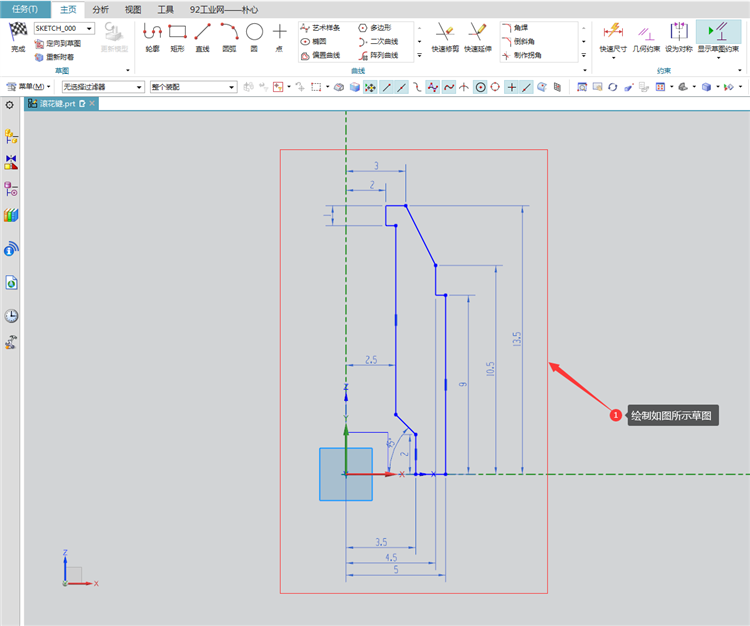

第2步：在UG软件当中我们来创建一个草图，尺寸如图所示。

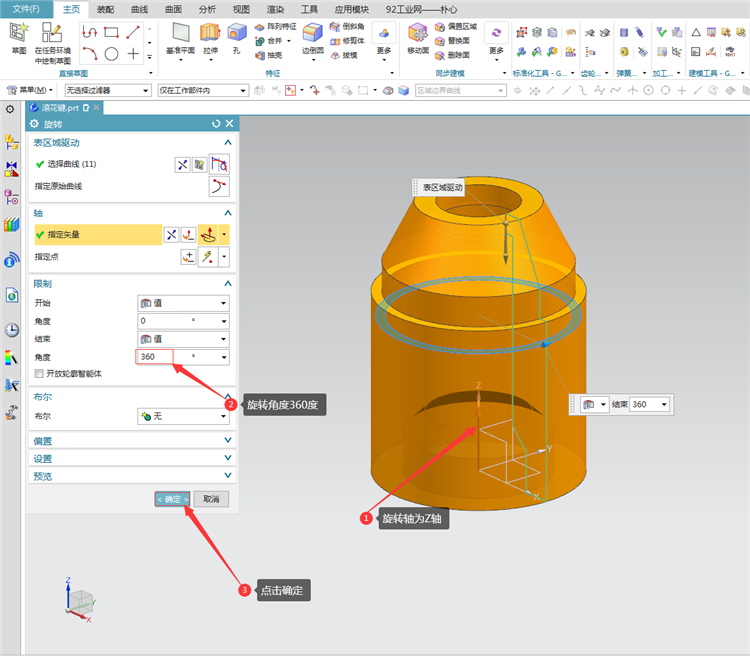

第3步：绘制完成草图后，我们先退出草图环境，旋转轴为Z轴，旋转角度360度，然后点击确定。

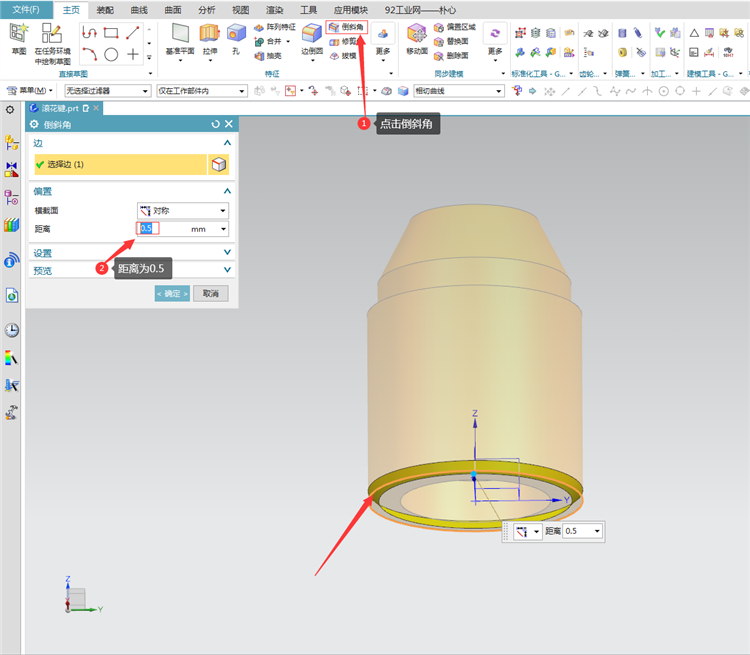

第4步：在主页选项卡中点击“倒斜角”出现滚花键，然后我们把距离数值改为0.5，接下来我们来继续看下一步:

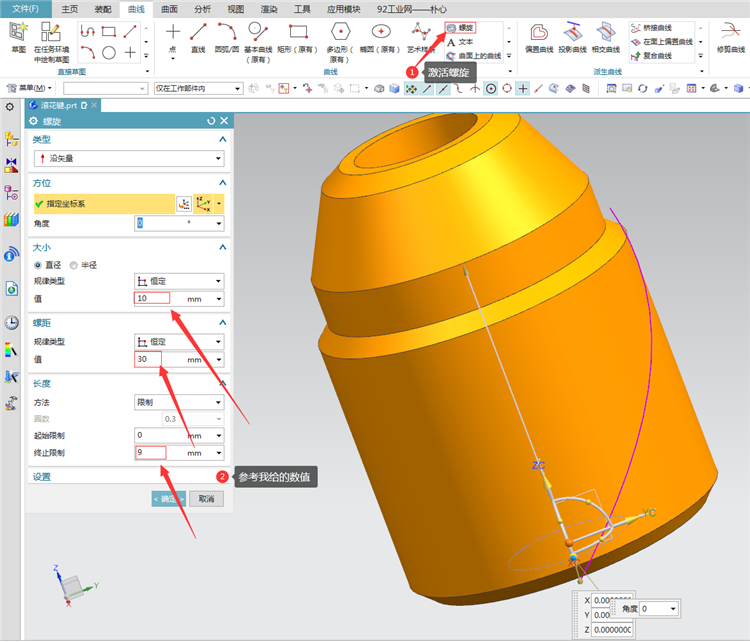

第5步：在曲线选项卡中，点击“螺旋”创建螺旋线，矢量方位为“Z轴”，螺旋的直径是为10，螺距为30，终止限制为9，点击确定。

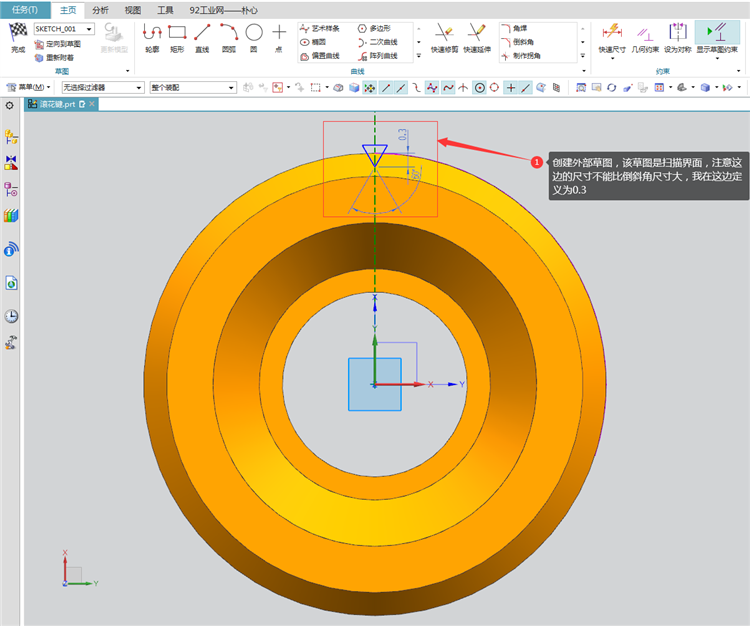

第6步：再来创建外部草图，这个草图是扫描截面，同学们要注意一下这边的尺寸不能超过斜角尺寸，我在这边定义为0.3。

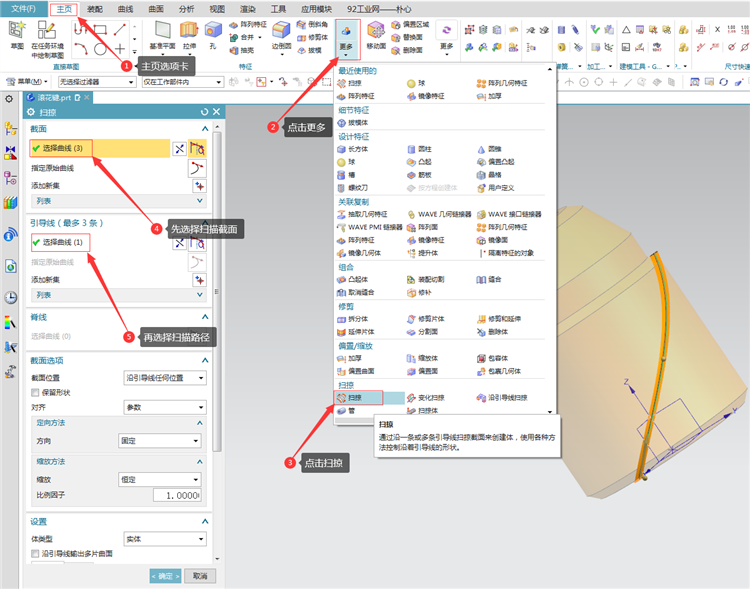

第7步：在主页选项卡，点击“更多”点击激活“扫掠”，先选择扫描截面为上一步绘制的草图，引导线为螺旋线，点击确定。

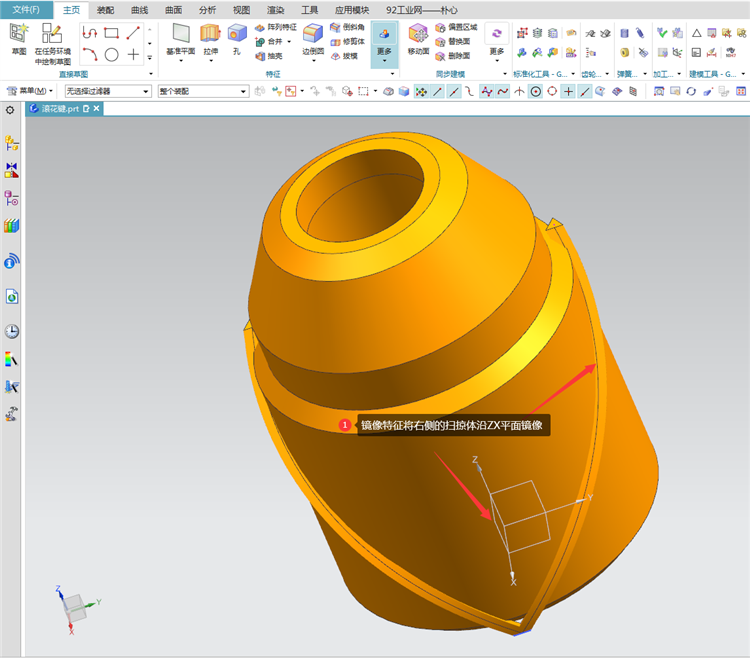

第8步：我们来激活镜像特征讲右侧的扫掠，将扫描特征沿ZX平面镜像，如图所示。

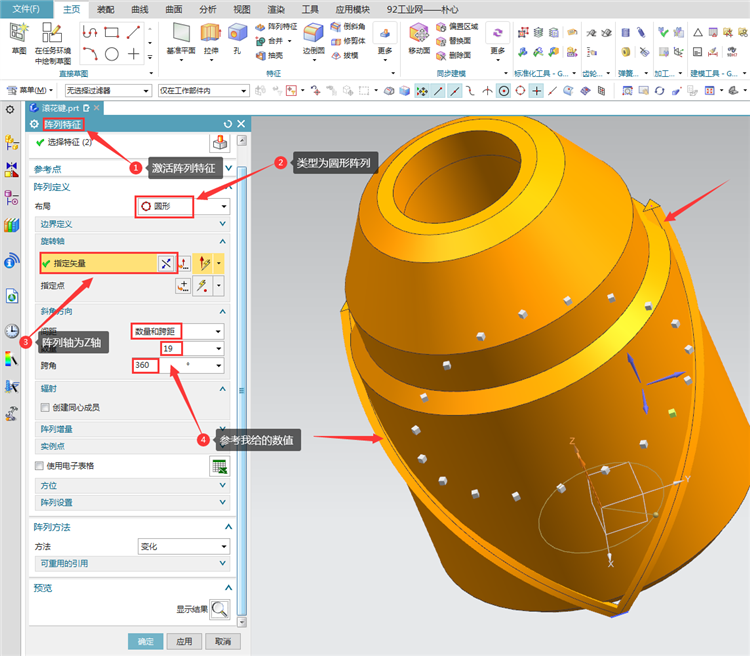

第9步：激活阵列特征，类型为圆形阵列，旋转轴为Z轴，子类型选择数量和跨距，数量为19个，角度为360度，如图所示：

第10步：激活好布尔类型求差之后，我们的目标为主体特征，工具为上一步“阵列”的所有对象，点击确定。

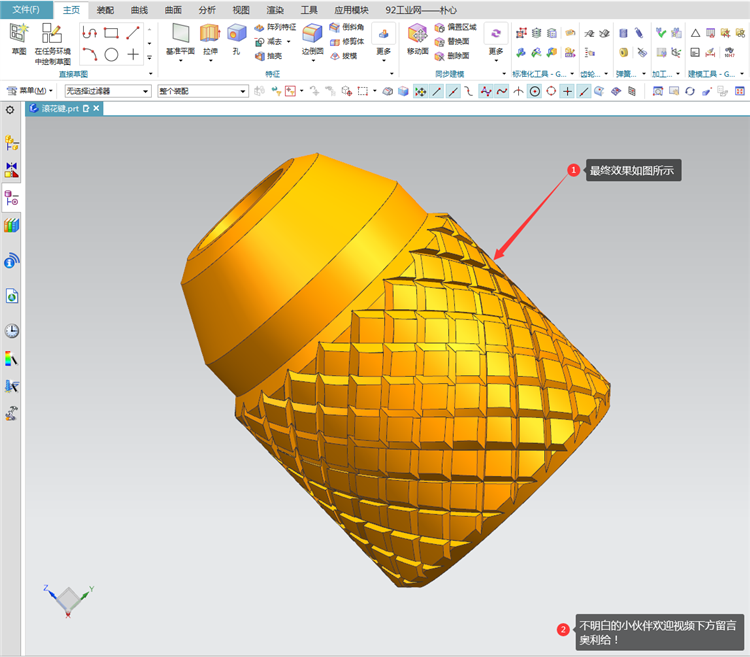

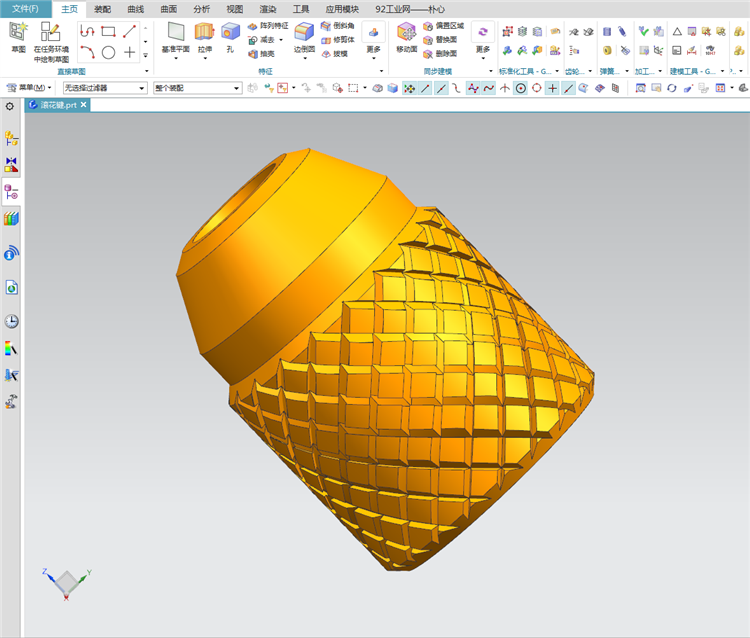

第11步：那么一个滚花零件就这样绘制成功了！！我们来看下成果最终的样子：
