教你在UG1847软件中装配时该如何解决部件干涉？

下面给大家讲解一下在UG1847软件中装配时部件干涉如何解决，喜欢的朋友可以一起来学习一下哦！

UG1847软件免费下载永久使用（点击下载）

我们在用UG1847软件中进行“装配”的时候，难免会遇到部件之间相互干涉，当部件之间有干涉时我们可以用装配切割来处理。

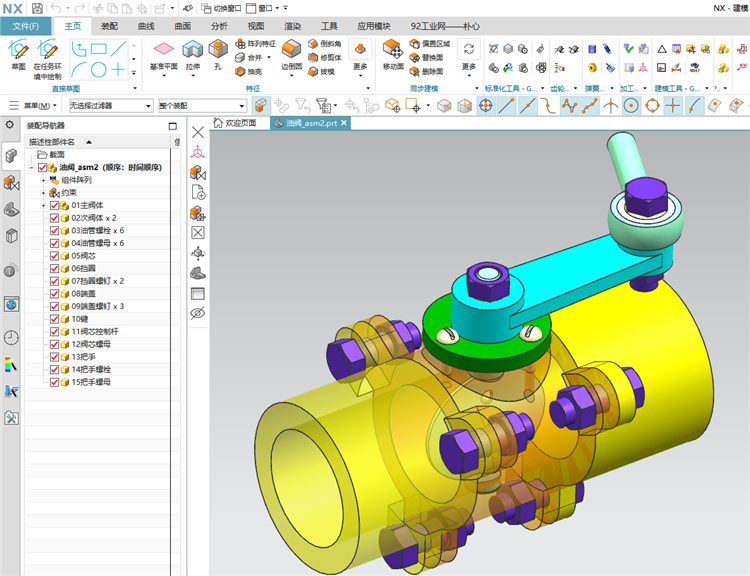

我们来看一下UG1847软件中的这个油阀的“装配图”，我们来看下面的步骤图。

接下来我们来看一下先装配的是“端盖”，然后将键装配进来，“键”与“端盖”之间有干涉。

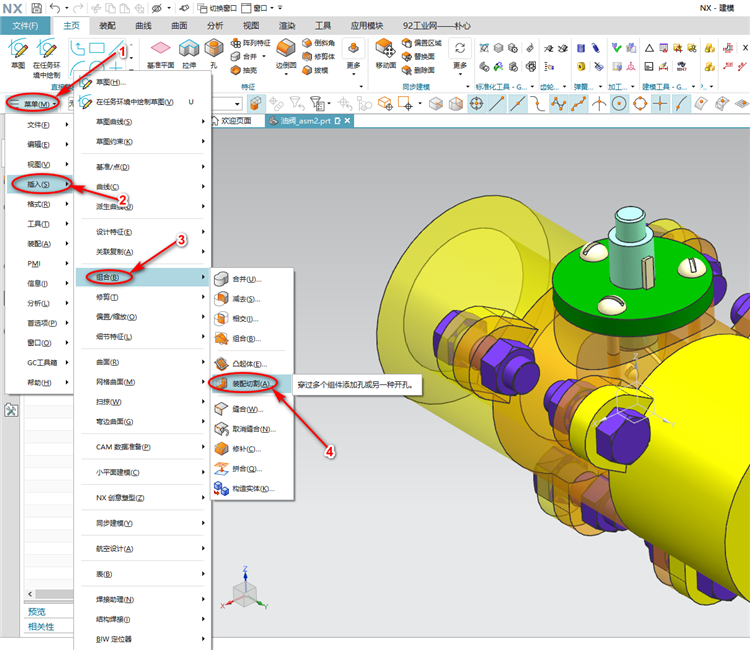

那么接下来我们来看一下如何解决它们之间的干涉第1步：首先，我们在UG1847软件中点击“菜单文件夹”然后找到“插入”然后点击“插入”菜单，接着找到“组合”点击“组合”里面的“装配切割”。

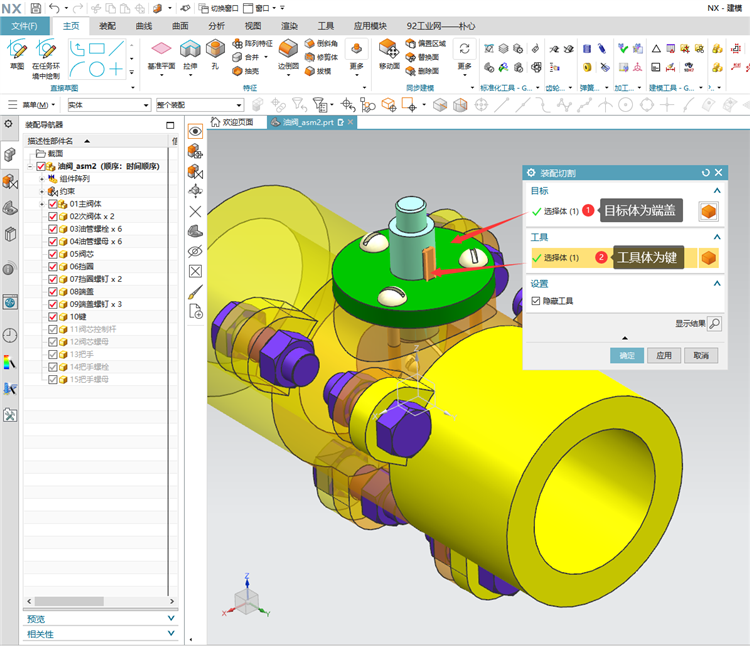

第2步：我们在UG1847软件中的主页添加“目标体”和“工具体”，“目标体”作为端盖，“工具体”为月牙键，该功能类似于布尔运算里面的差集。

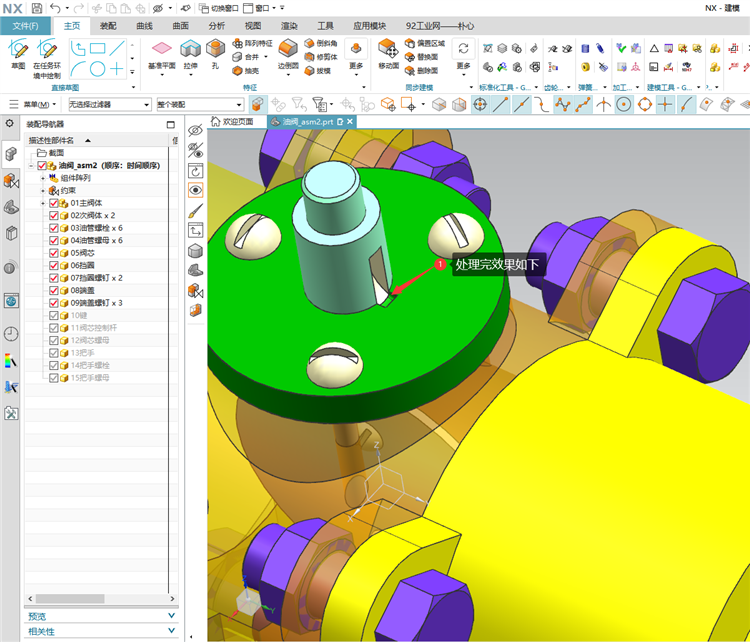

第3步：最后我们可以看到处理后效果如图下示，你们学废了吗？（看不懂可以留言哦）
