下面给大家介绍一下在UG1847软件中如何绘制画一支铅笔，小伙伴们可以跟着一起来学习一下哦！

UG1847软件一键下载永久使用（点击此处下载）

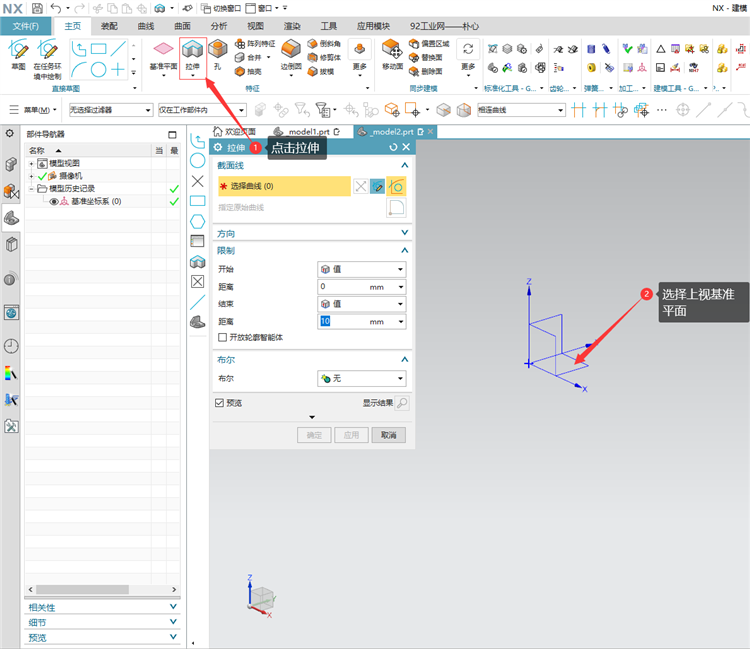

第1步：在UG1847软件中先点击激活“拉伸”，然后在选择上视基准平面“XY”作为草绘平面。

第2步：首先在NX UG1847软件中绘制出来一个如图所示的草图。

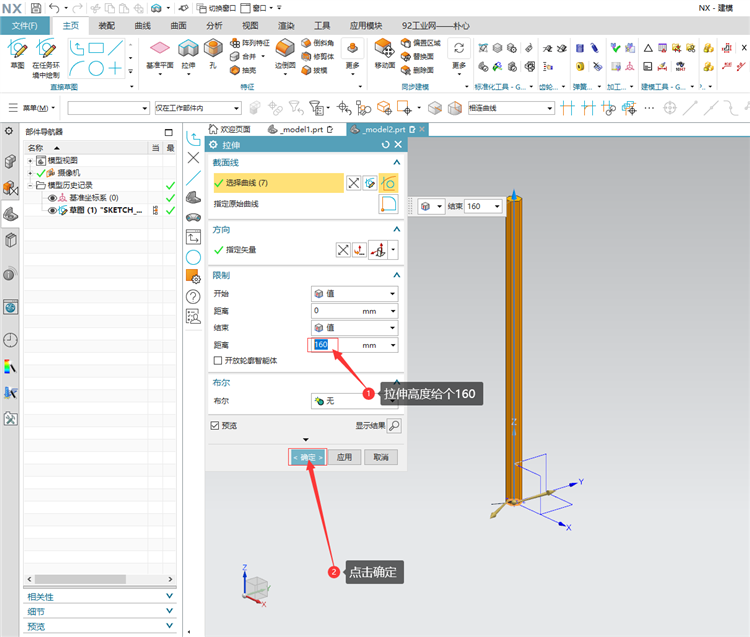

第3步：在UG1847软件中找到“拉伸”，高度给个160，然后找到“布尔类型”“布尔类型”为无，在点击点击“确定”。

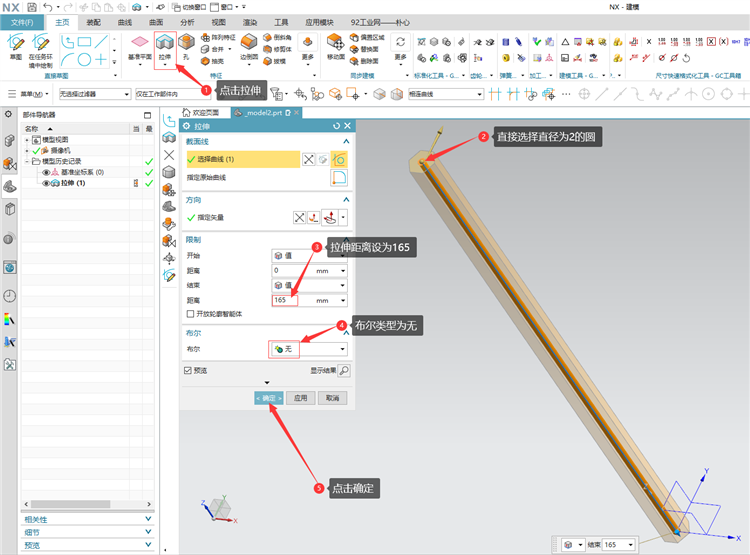

第4步：然后再次在UG1847软件中的主页找到“拉伸”激活“拉伸”，直接选择直径为“2”的圆作为拉伸截面，在“拉伸”里找到“距离”“距离”设置为“165”，找到“布尔”“布尔”类型为无，再次点击确定。

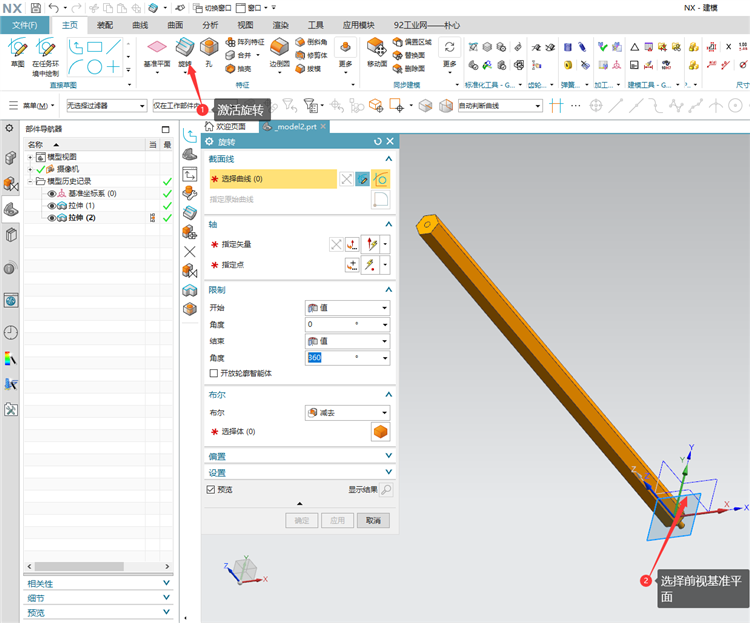

第5步：在UG1847软件中的主页找到“选装”激活“选装命令”，之后选择“ZX”前视基准平面，作为绘图面。

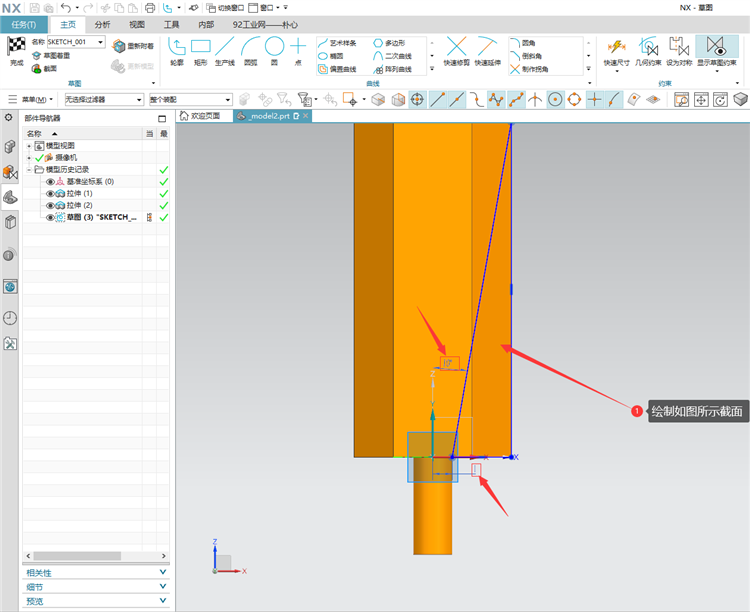

第6步：再看UG1847软件的绘制如图所示的截面。

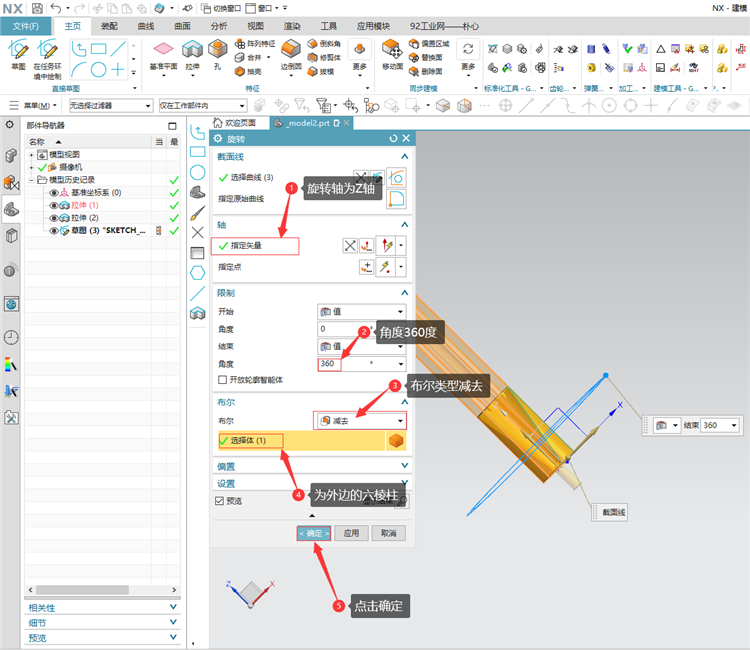

第7步：在UG1847软件中的主页旋转轴为“Z”轴，角度为“360”度，布尔类型为减去，减去体为最外边的六棱柱，点击“确定”。

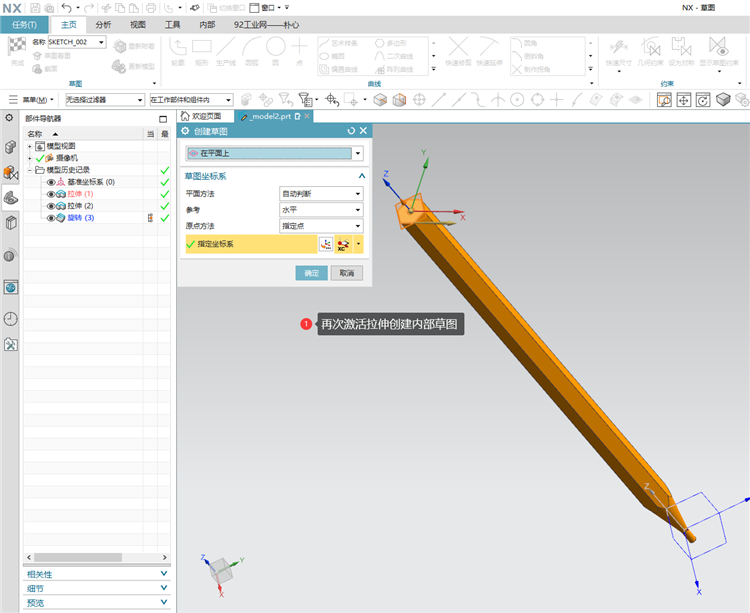

第8步：再次点击激活拉伸，绘图面如图所示，创建草图

第9步：绘制如下两个圆，外圆过端点，内圆与六边形想切。

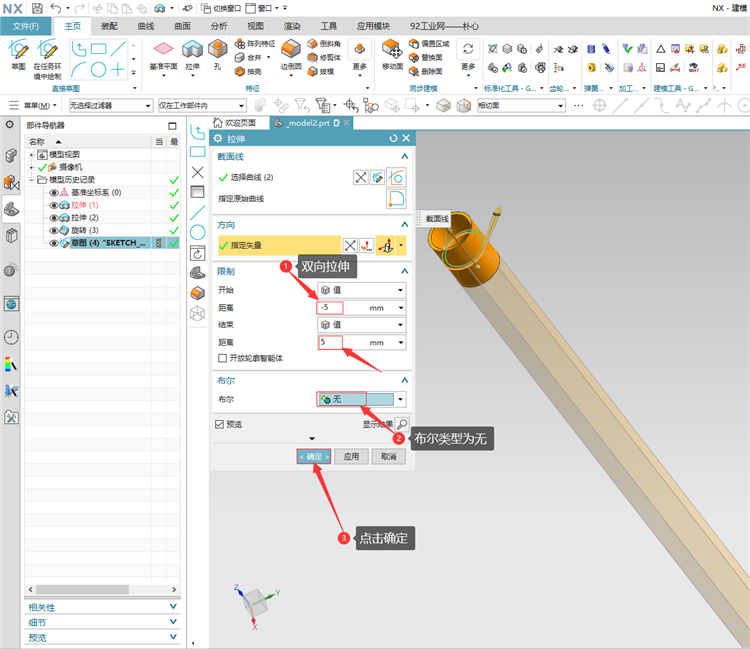

第10步：拉伸方式双向拉伸，参考我给的数值，然后找到“布尔类型”“布尔类型”为无，最后再次点击确定。

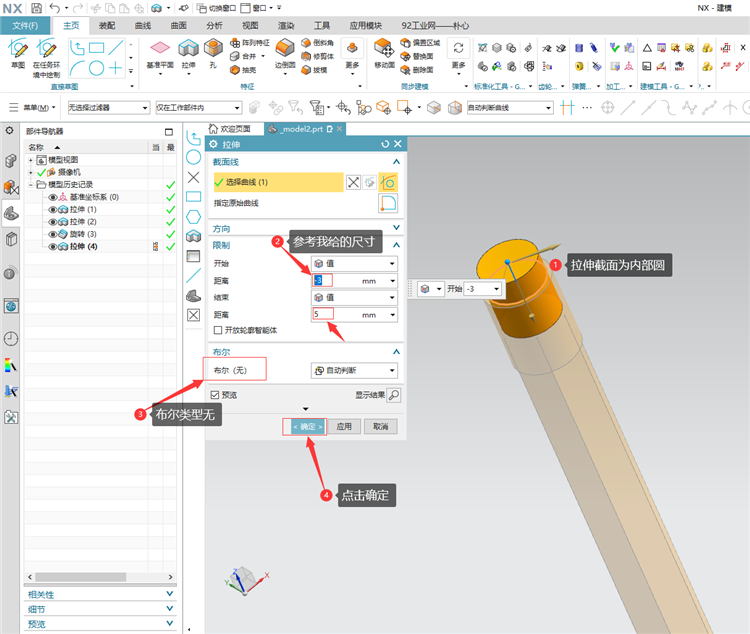

第11步：在主页里找到“拉伸”然后再次“拉伸”，拉伸截面为内部圆，参考我给的数值，布尔类型仍然为无，点击确定

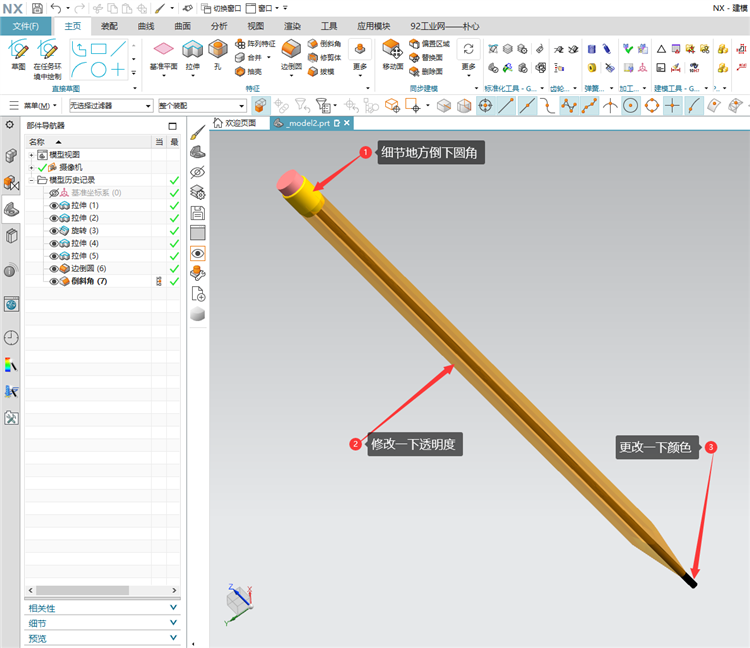

第12步：再看细节地方倒下圆角，然后修改一下“透明度”，更改一下笔芯的颜色，效果如下：
