下面由我们老师给大家介绍一下等距弹簧在UG1847软件中是如何绘制，喜欢的小伙伴们可以跟着一起来学习一下哦！

UG1847软件一键下载永久使用（点击此处下载）

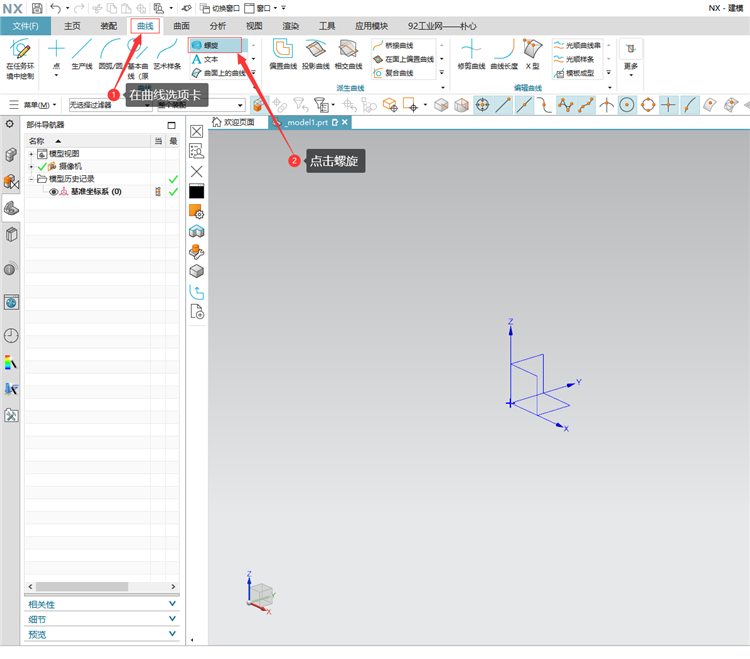

第1步：在UG1847软件中的的菜单栏找到“曲线”再从“曲线”选项卡里找到“螺旋”然后点击“螺旋”

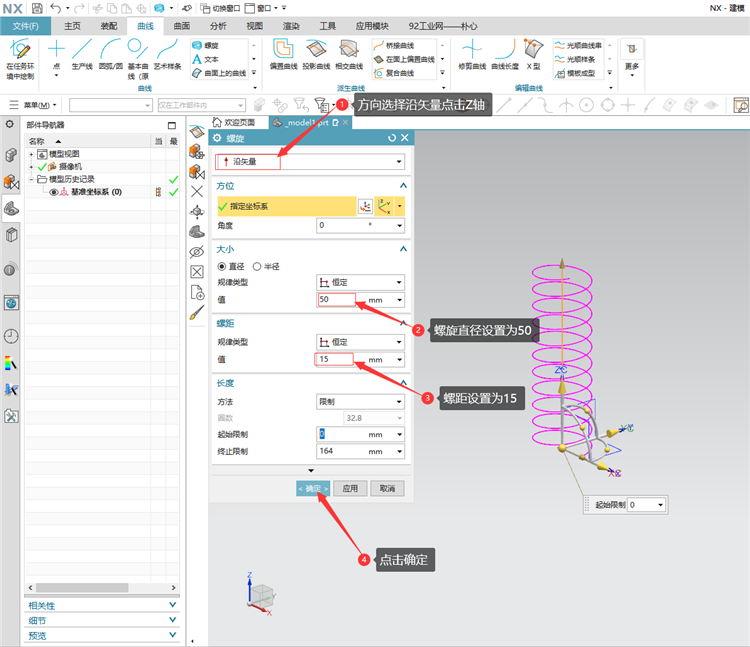

第2步：在弹出的螺旋窗口中，类型选择里找到“沿矢量” 类型选择“沿矢量”，方位直接点击“Z轴”螺旋直径设置为“50”螺距设为“15”点击确定。

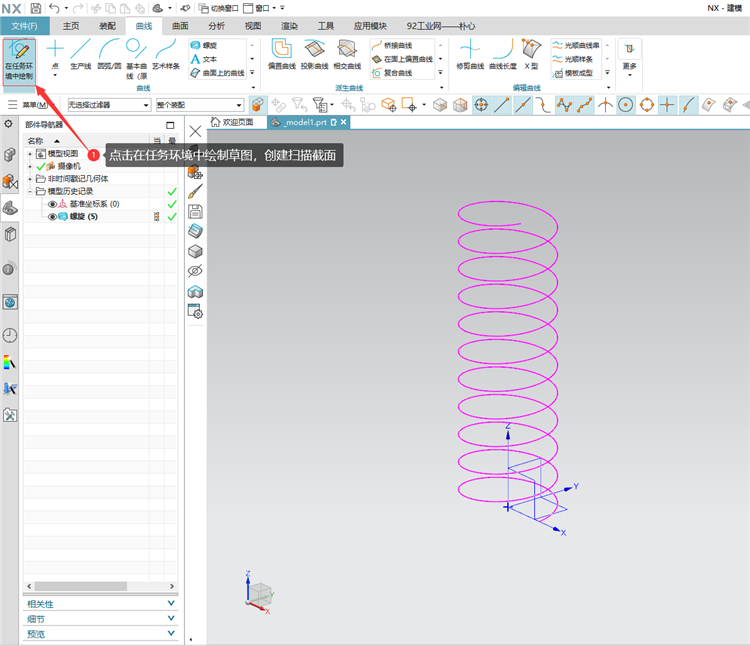

第3步：在UG1847软件中“曲线”的选项卡里点击“在任务环境中绘制草图”然后创建扫描截面。

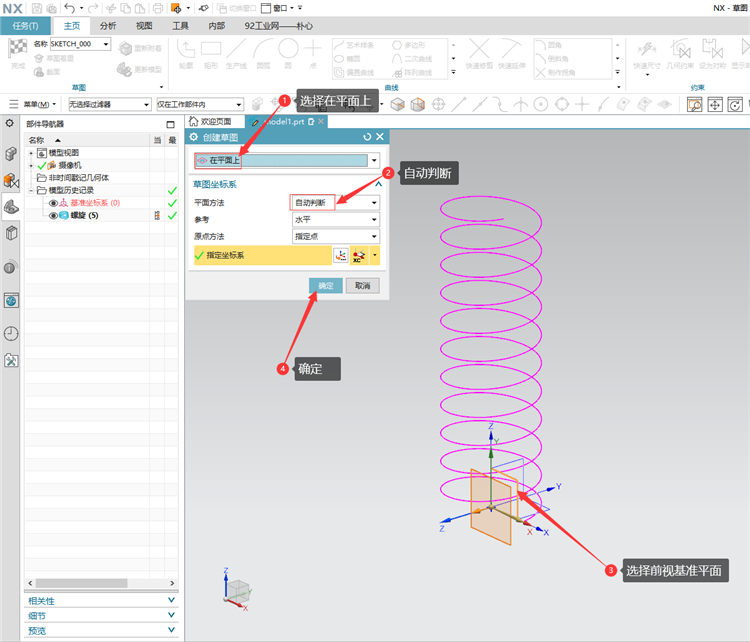

第4步：在UG软件菜单栏“创建草图窗口”中类型选择“在平面上”平面方法为“自动判断”选择前视基准平面“ZX”平面，点击确定。

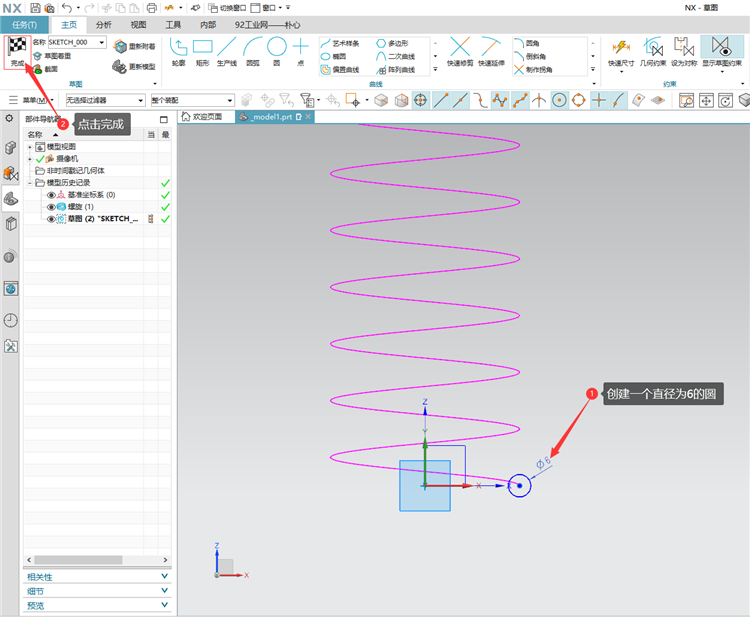

第5步：在进入草图环境后，创建一个直径为“6”的圆，就完成草图。

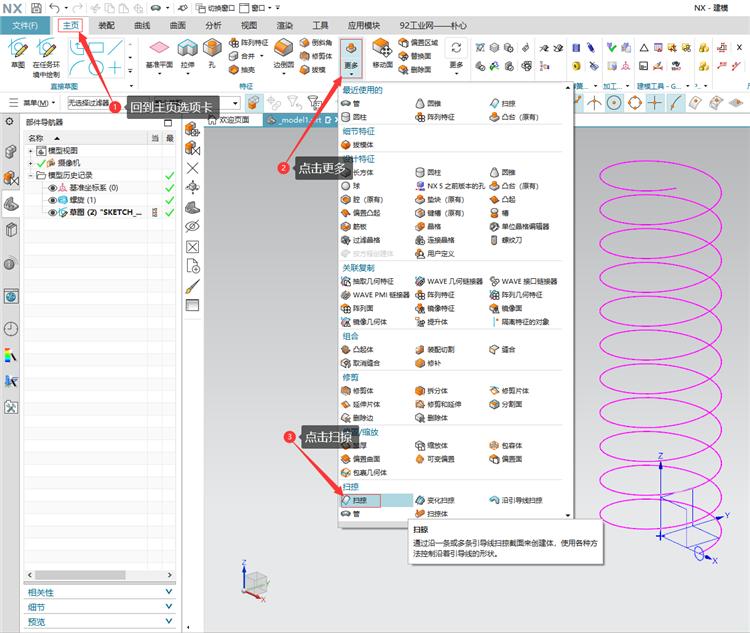

第6步：在回到UG软件“主页”的选项卡中，展开点击“更多”接着点击“扫掠”。

第7步：回的UG软件主页，点击“更多”命令，找到“扫掠”窗口中先选择扫描截面（即上一步绘制的圆），再选择引导线（即螺旋线）然后点击确定。

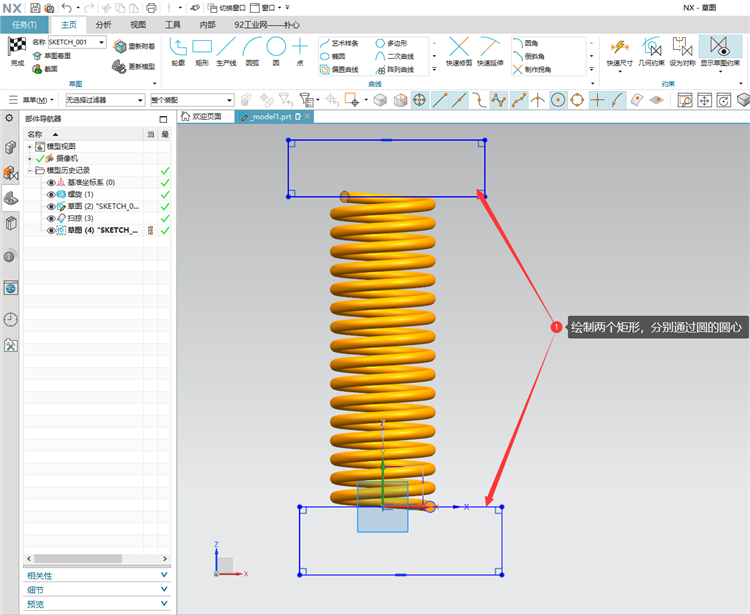

第8步：然后再次进入草图环境，然后创建两个矩形，这两个矩形的边线分别通过圆心。

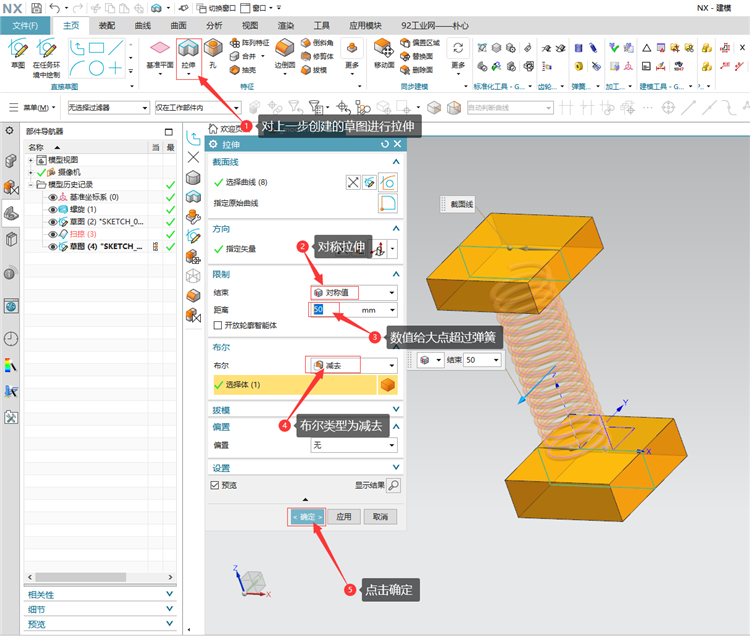

第9步：激活“拉伸”对上一步创建的草图进行拉伸，类型选择“对称值”数值给大点超过弹簧的直径，布尔类型选择“减去”，点击确定。

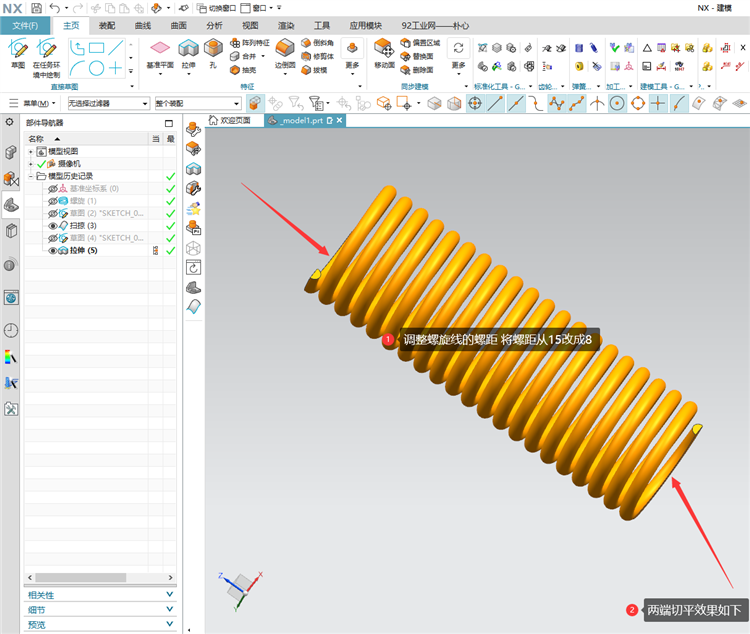

第10步：调整螺旋线的螺距，将螺距从15改成8，两端切平效果如下。（看不懂的可以留言）
