Proe/Creo建模-螺旋扫描，教你如何绘制螺纹退刀槽

我们在Por/E或者Creo中学完螺旋扫描后细心的同学就会发现我们的退刀槽并不是十分理想，存在明显的阶梯，这与我们实际很不相符，那么今天我们就来看看该如何绘制螺纹退刀槽吧!

Creo软件一键下载长期使用（点击下载）

以螺栓为例：（M16X2螺杆长为80螺纹长为50)

操作方法：

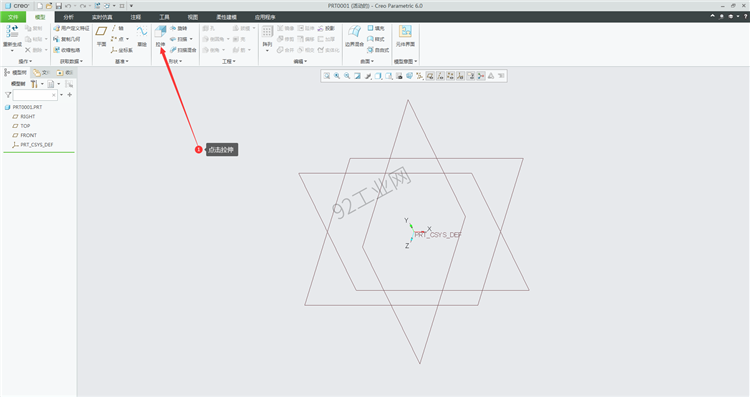

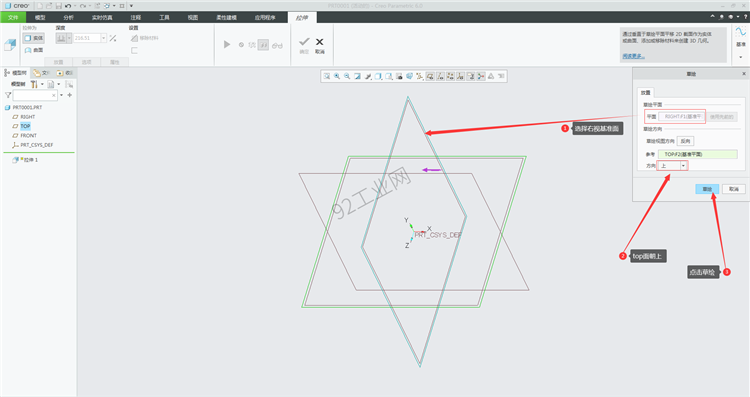

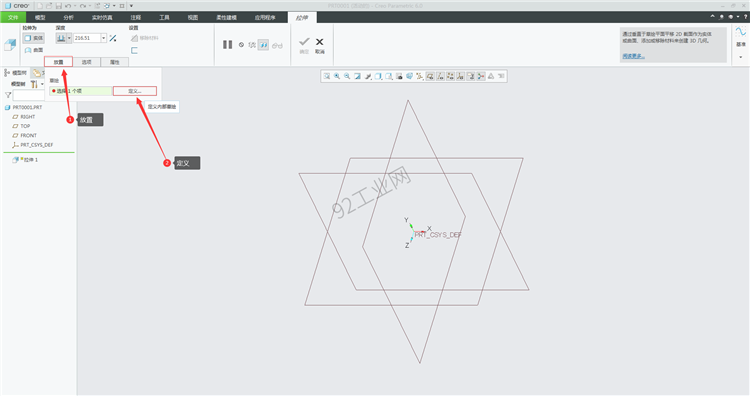

第1步：打开软件点击“拉伸”再点击“定义”然后选取一个绘图基准面然后“打勾”确定

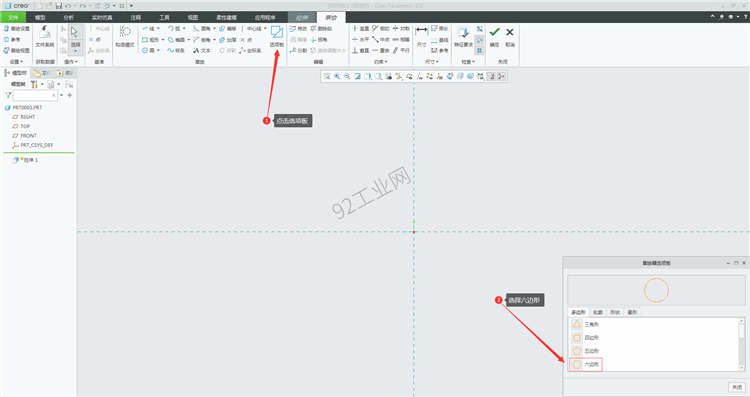

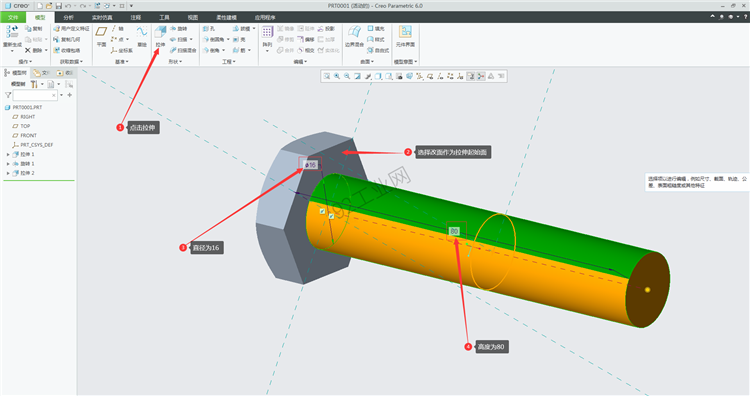

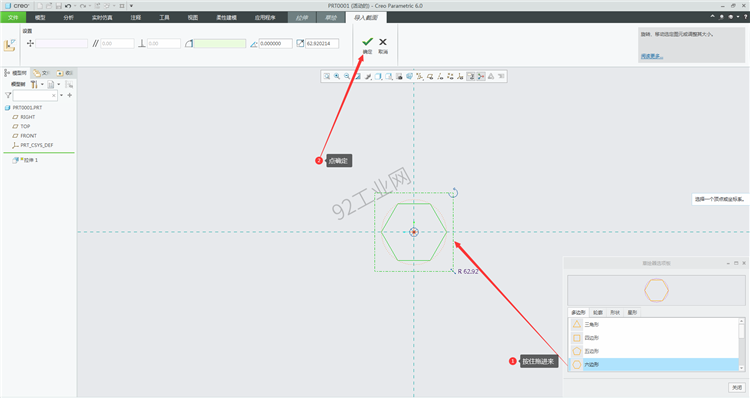

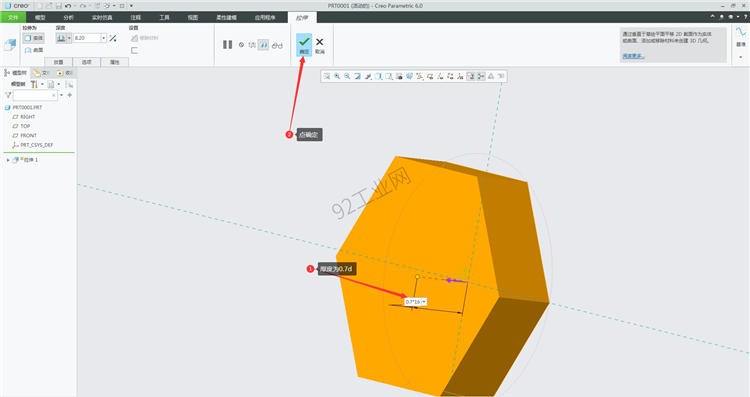

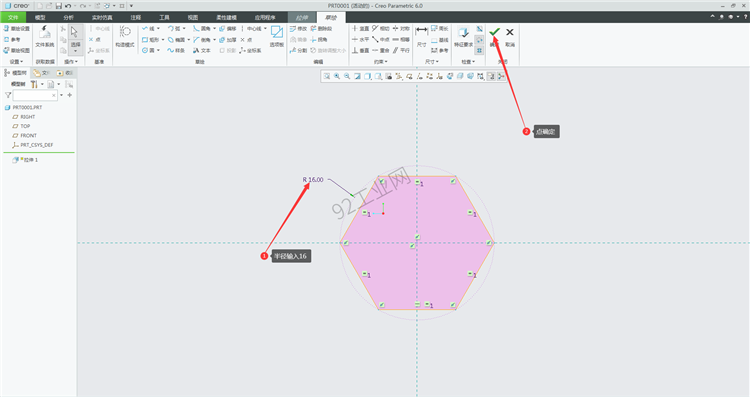

第2步：点击选项板创建一个直径为32的六边形，然后“打勾”输入拉伸的厚度0.7*16再次点击确定。

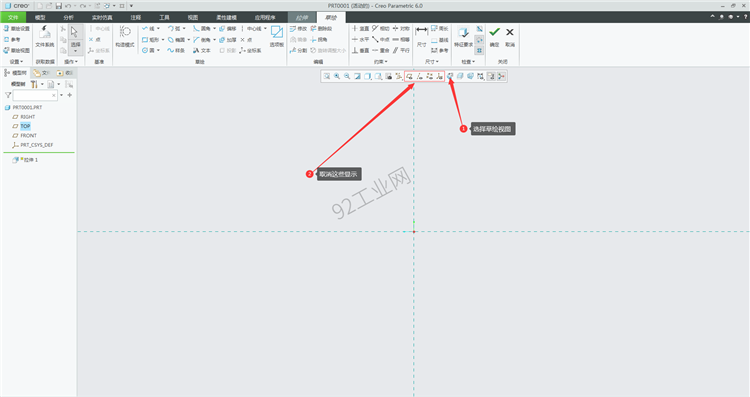

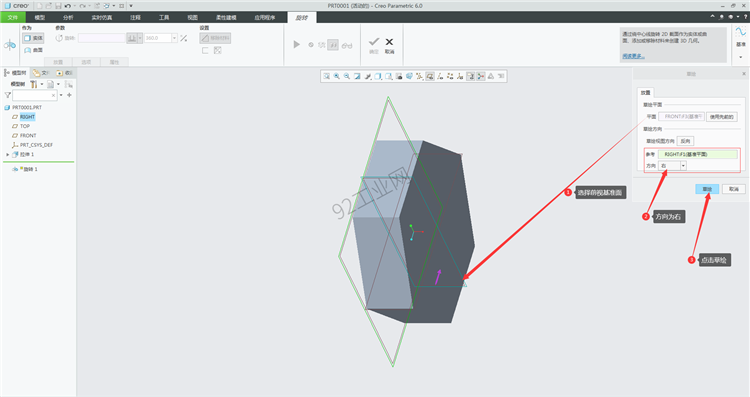

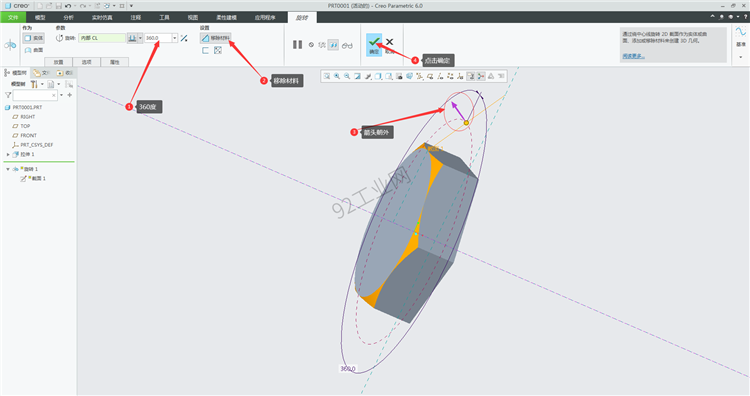

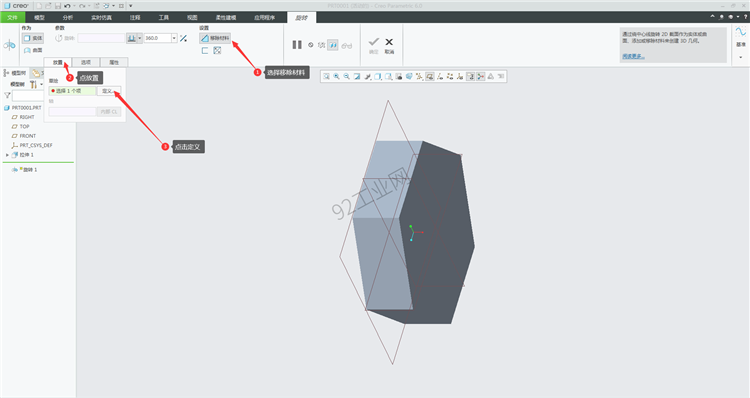

第3步：点击“旋转”命令选中“去材料”点击“定义”然后选取一个绘图基准面点击确定，使用旋转命令前需要先绘制一条旋转中心线，再选择直线命令创建一条成30度的直线，绘制完成“打勾”再次点击确定，生成螺杆头部圆角效果。

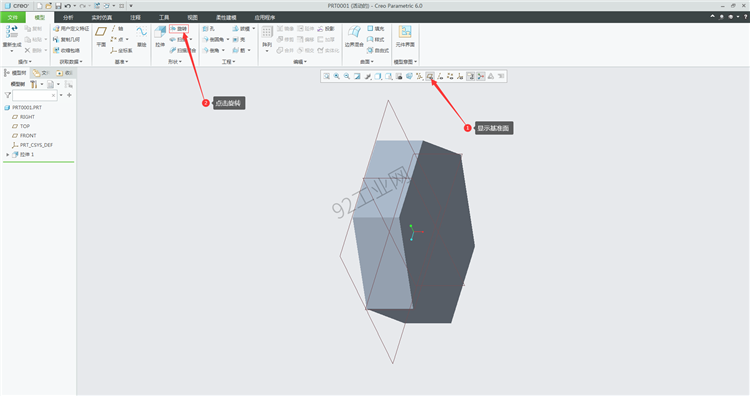

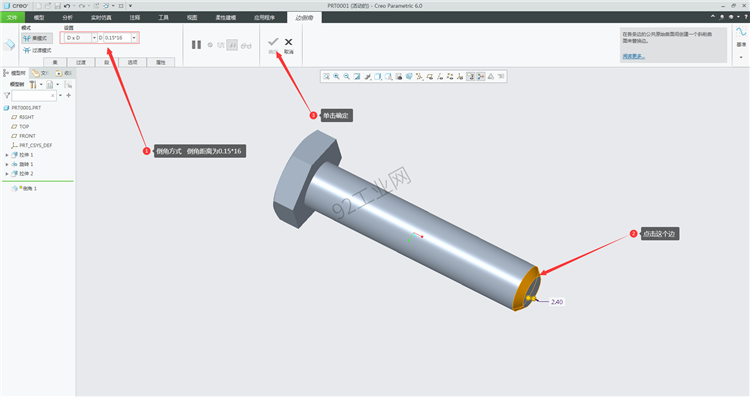

第4步：我们点击“倒角”命令，倒角设置成两边距离相等，长度为0.15*16设置完成后点击螺杆底部，点击确定。

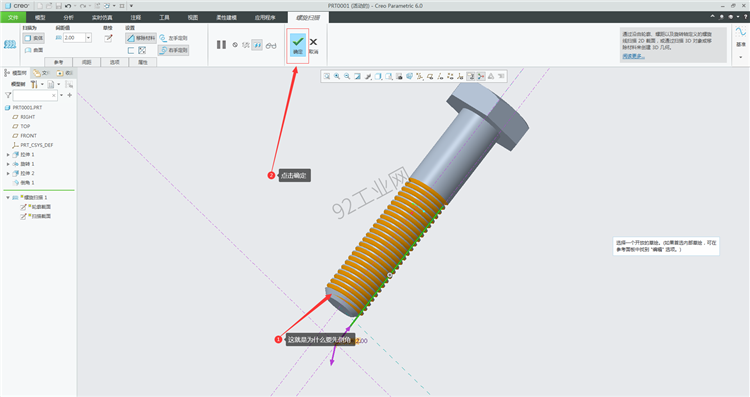

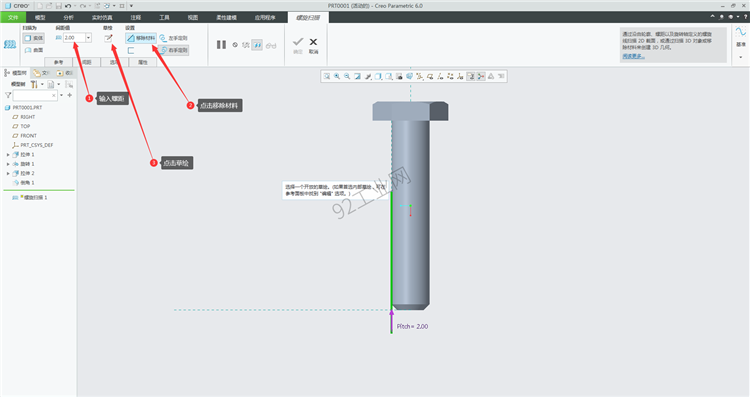

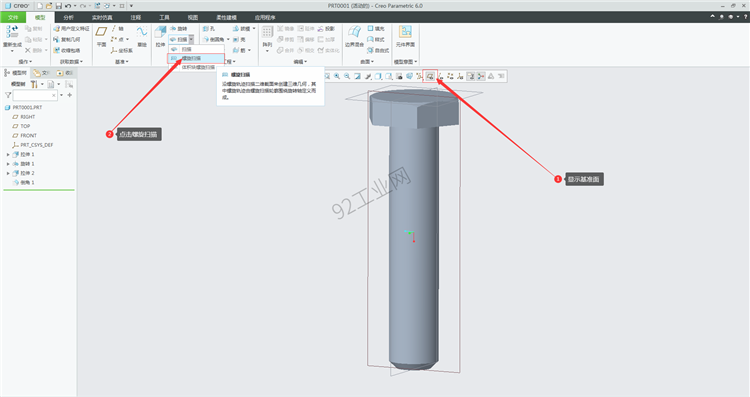

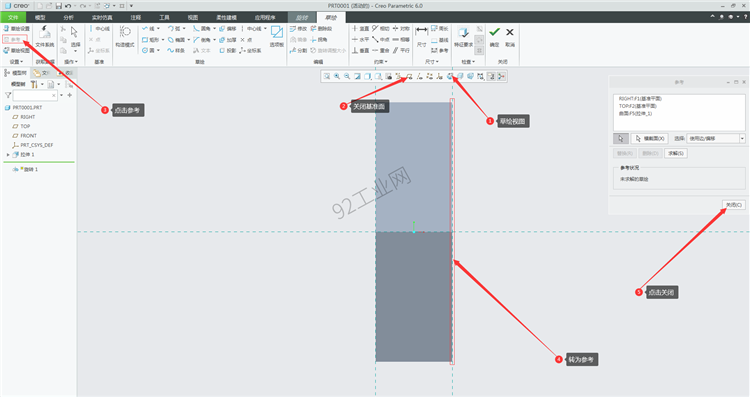

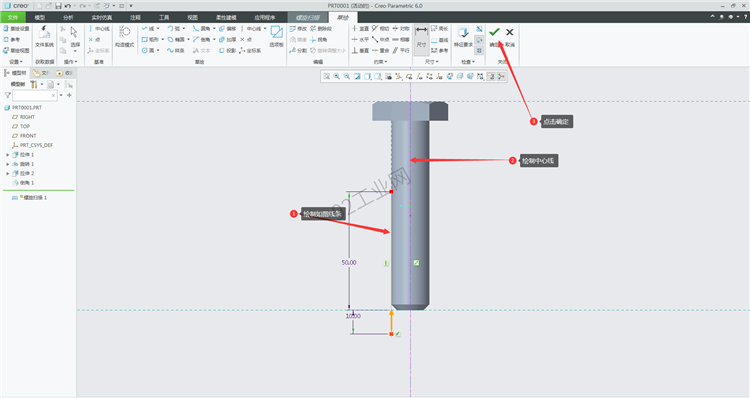

第5步：展开“扫描”命令下的“螺旋扫描”命令，再点击“参考”接着点击“定义”然后选取一个绘图基准面点击确定，我们需要先绘制一条中心线，绘制完成后再绘制扫描轮廓，然后点击确定，接下来我们输入螺距2。

第6步：点击绘图命令，绘制扫描截面轮廓三角形，三角形大小为1.5。

Creo课程入门到精通免费学习（点击开始学习）

特别注意：

M16指的d为16mm

螺栓头部拉伸厚度为0.7d

螺栓底部倒角为0.15d

螺杆长为80mm螺纹有效长度为50mm

扫描截面不能大于倒角也不能大于螺距

看完这篇文章，大家都学会了吗？是否对你有所帮助呢，如果有帮助希望能给个点赞评论加关注呀！你的支持是我们莫大的动力！我们会不定时给大家带来更多小技巧和干货学习知识哦！想了解更多或学习的朋友们可以【联系】客服哦！
