为什么Solidworks无法生成筋，这个问题烦恼了很多人！

官方定义：筋是从开环或闭环绘制的轮廓所生成的特殊类型拉伸特征。它在轮廓与现有零件之间添加指定方向和厚度的材料。您可使用单一或多个草图生成筋。您也可以用拔模生成筋特征，或者选择一要拔模的参考轮廓。

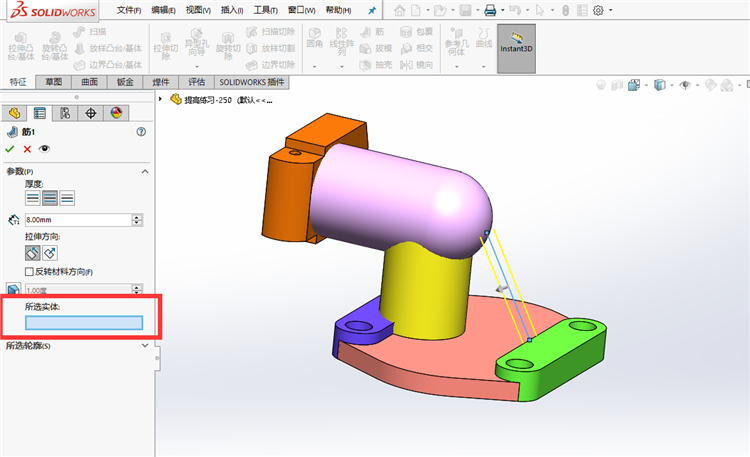

虽然命令是比较简单理解的，但里面有个前提，很多同学不知道，所以做不了筋，筋一定要在同一个实体上面去生成，生成筋的范围如果是多实体，那就无法完成！举个例子，下面这个零件有6个实体，每个颜色代表不同的实体。

可以看到草图11，后面那条直线，就是我们要生成筋的轮廓。可以看到，他连在粉色，绿色两个实体上，激活筋命令。那么无论选中哪一个实体，都无法生成。

到这里就体现出问题所在了，因为很多人没有意识到，做的零件是个多实体，原因是前面的建模步骤，没有合并结果。然后就去做了筋，然后就没有然后了。

解决方法1：回去编辑特征，把个合并结果勾选。最后变成一个实体，就能生成筋。

此时就不再出现所选实体的选项框。

重要提示：有些是没有办法去合并实体，比如：

这种情况，中间没有任何材料连接，是不可能合并实体的。也就不可能去生成筋。

解决方法2：按CTRL键，选择筋生成范围的所涉及到的实体，右键，组合。

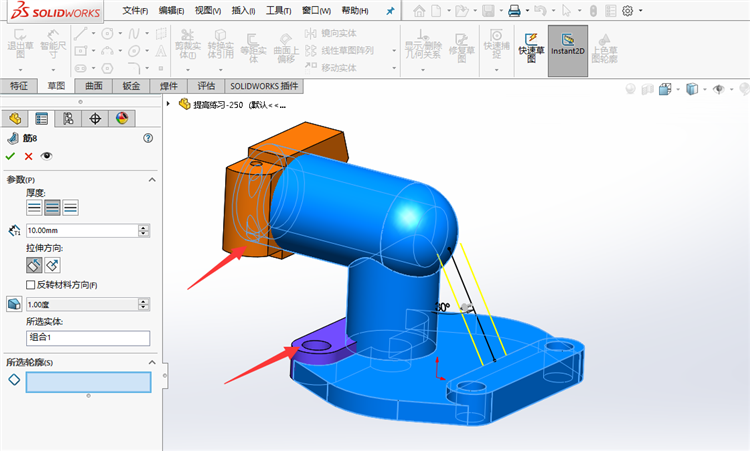

再激活筋命令，此时会有所选实体，选择上面组合的实体就可以了，另外橙色的，跟紫色两个实体，并不是筋的影响范围，所以不影响筋的生成。

当然，组合的时候全部选中，也没问题。
