Creoc建模水晶玻璃吊灯灯罩（2）重点知识点！阵列技巧与角度计算的运用

简单回顾一下，我们上一期讲到在网格的基础上通过旋转角度，做好了平位，接下来才是精华，操作也会更复杂，请一定要耐心并认真的看完哦，废话不多说，接着为您呈上精品内容。

Creo软件一键下载永久使用（点击下载）

具体步骤：点击拉伸命令→选择front面作为草绘面→参照交点，直线穿过交点→打钩确定生成面

第12步：接下来的步骤就是将这些网格凹下去，总体思路是用到边界混合命令，首先建立面穿过交点，在面上做去边界混合的线。

第13步：利用点工具在下图所示的交点上生成基准点。

具体步骤：点击点工具→点击最下面曲线，按住Ctrl键再点击曲线→依次选择，直到这些点生成（注意在生成第二点时，首先要松开Ctrl键再选择第二条曲线，再按住Ctrl键选择曲线）→打钩确定生成4个基准点（步骤与第6步类似，图片说明省略）

第14步：在12步生成的面上做两条凹下去的直线，作为边界混合的边。

具体步骤：点击草绘→选择12步生成的面作为草绘面（从下往上数第二个面）→参照交点，中心线穿过中心点和交点→选择直线工具绘制直线→打钩确定（草绘时注意以中心线对称）

第15步：利用边界混合，把凹下去的面做出来。这里分为四个边界混合步骤，因为目的及步骤相同，合成一步。

具体步骤：选择边界混合→选择如图所示两条线→打钩确定生成（同样的步骤，把另外三个面做出来）

第16步：合并第15步产生的四个面。

具体步骤：选择四个边界混合特征（选择时按住Ctrl键）→左键点击合并→打钩确定生成

第17步：选择合并几何，复制这个面

具体步骤：光标指到面组几何（右键切换预览）→Ctrl+C复制→Ctrl+V粘贴

第18步：将复制的面轴阵列为8个

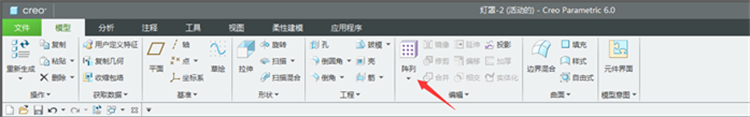

具体步骤：左键点选模型树第17步复制特征→左键点击整列→选择轴阵列→选择中心轴（如被隐藏可以先显示出来再进行左键单击选择）→输入个数为8→点击平均分布→打钩确定生成命令（基本步骤跟第8步类型，图片说明稍有省略）

第19步：实体化第17步复制面组，移除材料，参考阵列。第一圈的花纹就这么轻松的搞定了。

具体步骤：下拉阵列点击第一个复制特征→左键点击实体化命令→选择移除材料（看下方向是否正确，如不正确点击反向）→打钩确定实体化→点击阵列命令（这里自动会选择参考阵列）→打钩确定生成阵列

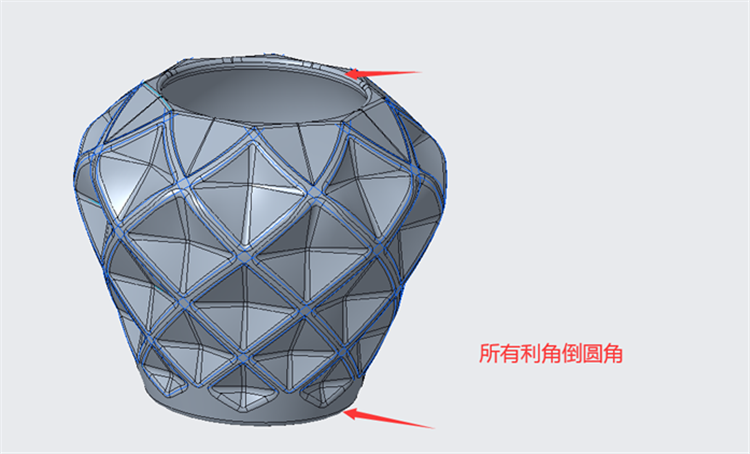

第20步：不圆润，用倒圆角盘它！（这里不需要全部去选择，可以找到第一个花纹进行倒角，在参照阵列）

具体步骤：隐藏四个边界混合→点击倒圆角命令→选择里面四条线及边框四条线（如图）→打钩确定→点击阵列命令（这里自动会选择参考阵列）→打钩确定生成阵列

第21步：接下来就好办了是不是，同样的步骤把面几层花纹做出来。

具体步骤：可参照第14步-第19步

第22步：另外两个花纹，需要先找到参照点，

具体步骤：可参照第14步-第19步

第23步：顶上是三角形，可以把它看做是菱形的一半，方法跟下面的菱形类似

具体步骤：在顶面草绘出两条直线（这里同样要注意对称）→边界混合两个面→合并这两个面→复制粘贴合并的两个面（注意复制的是几何不是特征）→阵列复制特征→实体化移除材料→倒角并阵列（这里需要注意找到第一个实体化的花纹处倒角）→参照阵列倒角（注意不能选择边上两条线，无法参考阵列）。可参照第14步-第19步

第24步：先看底下的花纹特征（如图），这里为什么不一起做出来，是因为花纹的形状和菱形区别大，一起做出来效果不好呢，所以要单独做，步骤跟上面的大同小异。

具体步骤：建立基准平面→在基准平面草绘出两条直线（这里同样要注意对称，参照端点）→投影到主特征面上→拉伸平面通过两个端点→草绘两条直线作为边界混合边线→边界混合四个面→合并这两个面→复制粘贴合并的两个面（注意复制的是几何不是特征）→阵列复制特征→实体化移除材料→倒角并阵列（这里需要注意找到第一个实体化的花纹处倒角）→参照阵列倒角。亦可可参照第14步-第19步
