今天就来给大家分享一下用UG建模画一个机械零件，这个零件很简单，很适合新手用来练习一下，我们就用UG1847软件来做一下，这节课主要学习的是如何多方配合创建建模

UG1847软件一键下载永久使用（点击下载）

第一步，新建一个模板，选择模型，如下图所示

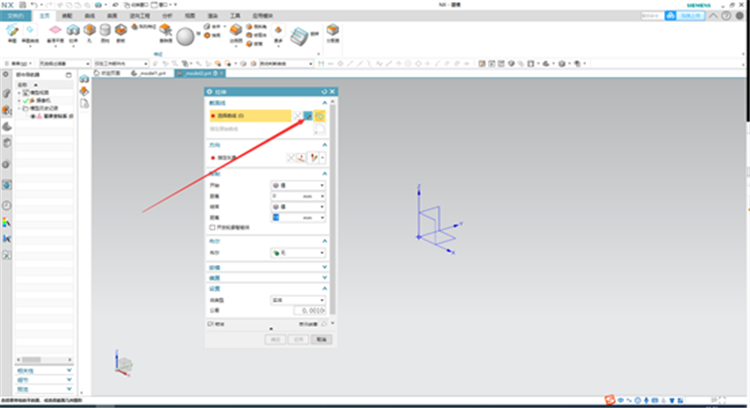

第二步，点击【菜单---插入---设计特征---拉伸】，选择绘制截面，选择XY面，如下图所示

第三步，选择圆工具，绘制两个圆，分别直径是60和30，如下图所示

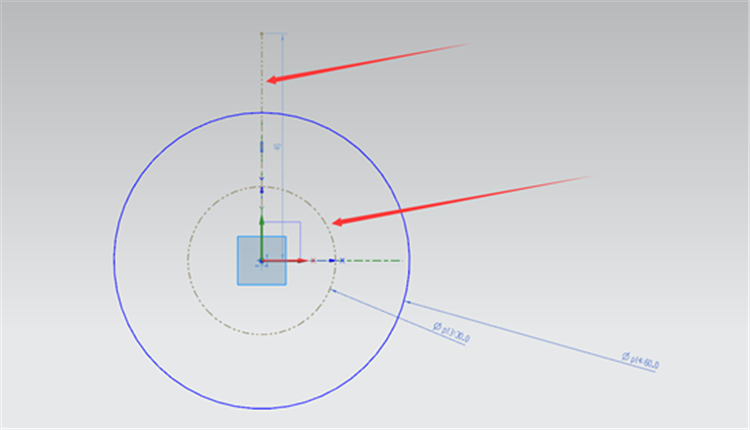

第四步，如下图所示，绘制一条直线，把里面的圆和直线换成参考线

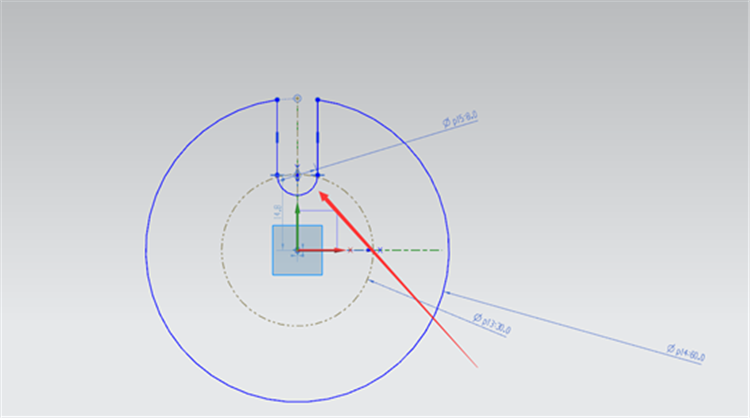

第五步，在圆和直线的交界处绘制一个直径为8的圆，然后在从象限点出往上画两根直线，再进行修剪，如图所示

第六步，从圆的中心点往下绘制一条40 的直线，如图所示

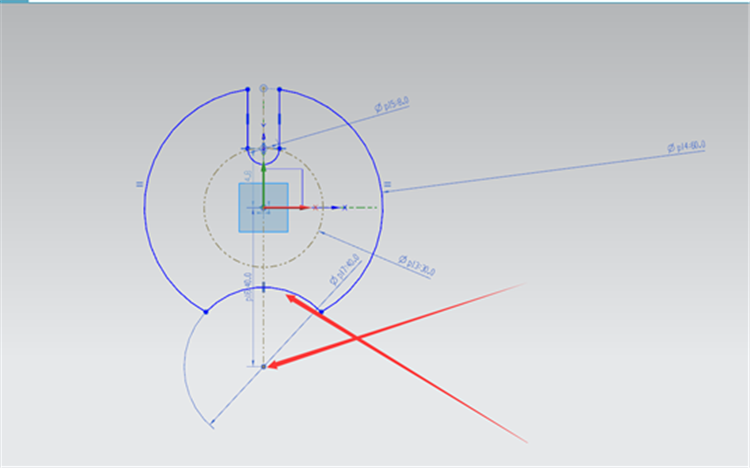

第七步，在40的直线的端点绘制一个直径40的圆，然后进行修剪，如图所示

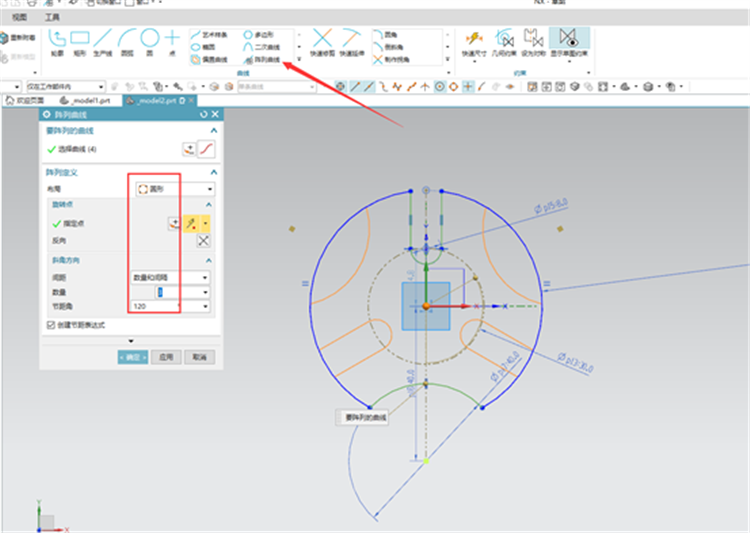

第八步，点击阵列曲线工具，选择刚刚画好的两个图形，来进行整列，阵列定义为圆形，数量为3，节距角120°

第九步，阵列完毕后再进行修剪，把多余的都修剪完毕，如图所示

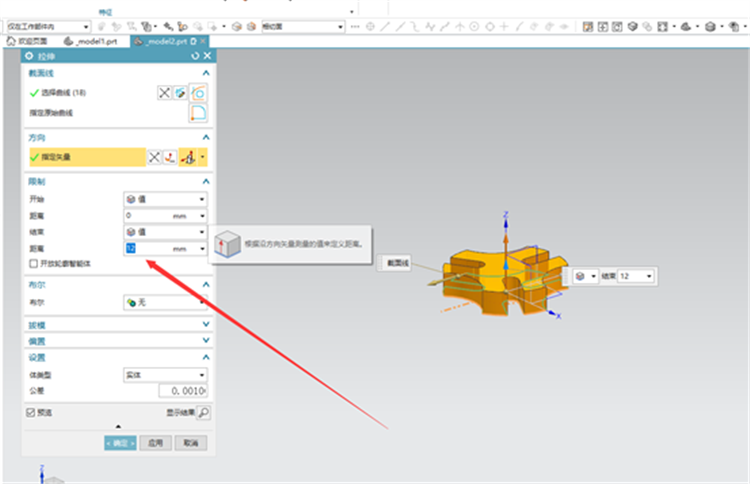

第十步，点击完成，距离选择12，点击确定，如下图所示

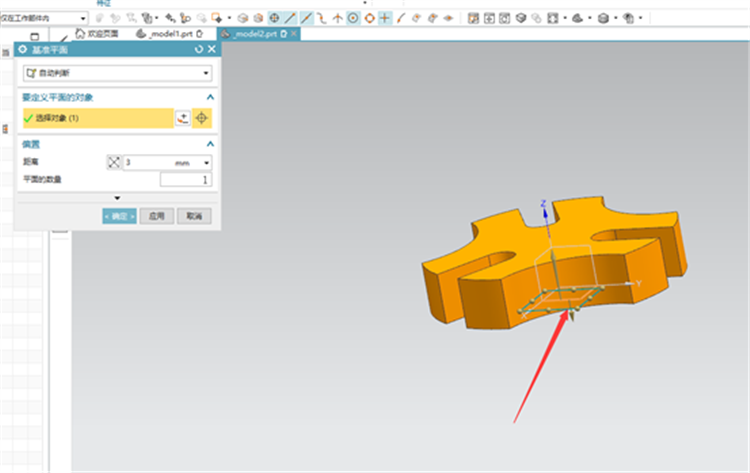

第十一步，点击【菜单---插入---基准/点---基准面】选择XY面，往下创建一个距离为3的基准面，如下图所示，

第十二步，点击【菜单---插入---设计特征---拉伸】点击绘制截面，选择我们刚刚创建好的基准面，如下图所示

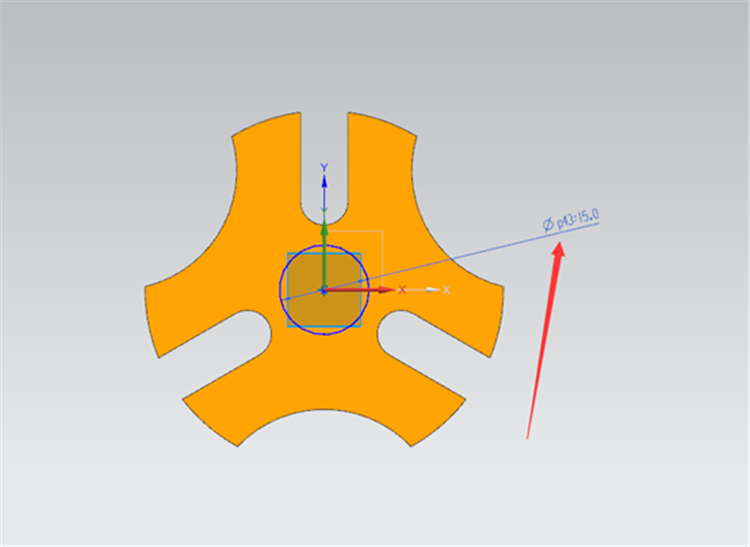

第十三步，选择圆命令，从终点绘制一个直径15的圆，点击完成，如下图所示

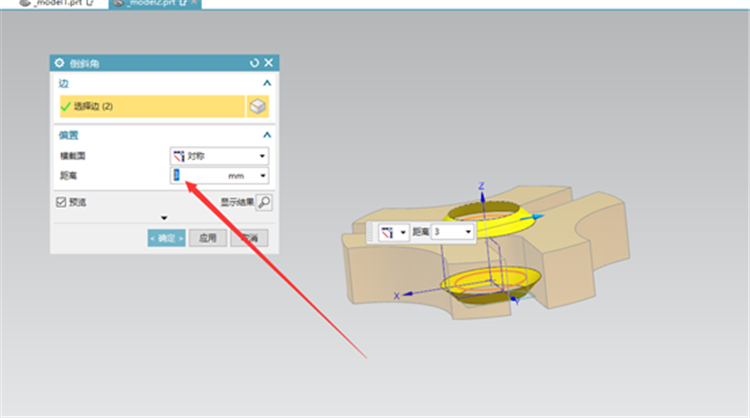

第十四步，点击【菜单---插入---细节特征---倒斜角】选择我们这两条边，距离为3，选择对称，如下图所示

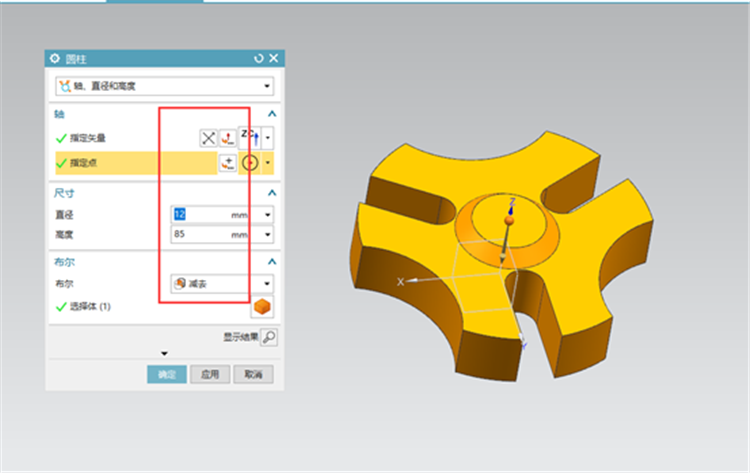

第十六步，点击【菜单---插入---设计特征---圆柱】指定点位上面的圆心，直径为12，高度可以随意的，布尔减去

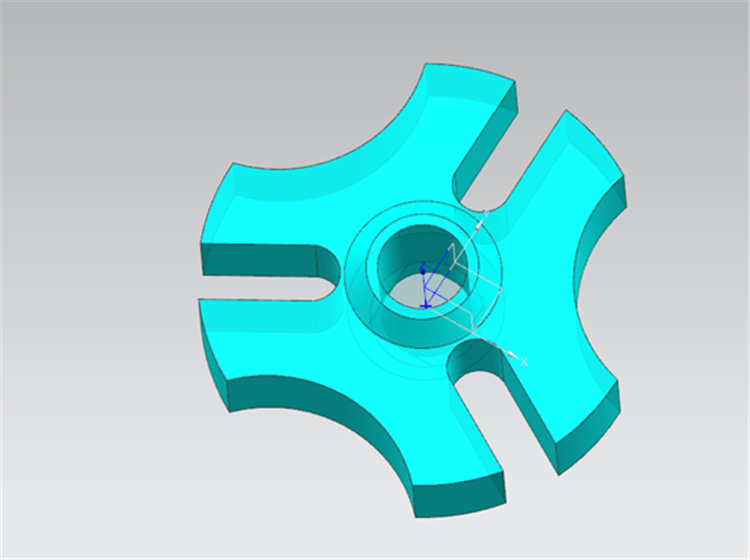

那么我们这个图修改一下颜色就已经完成了，这节课主要是学习软件的基础，有什么不懂可以来咨询我们
