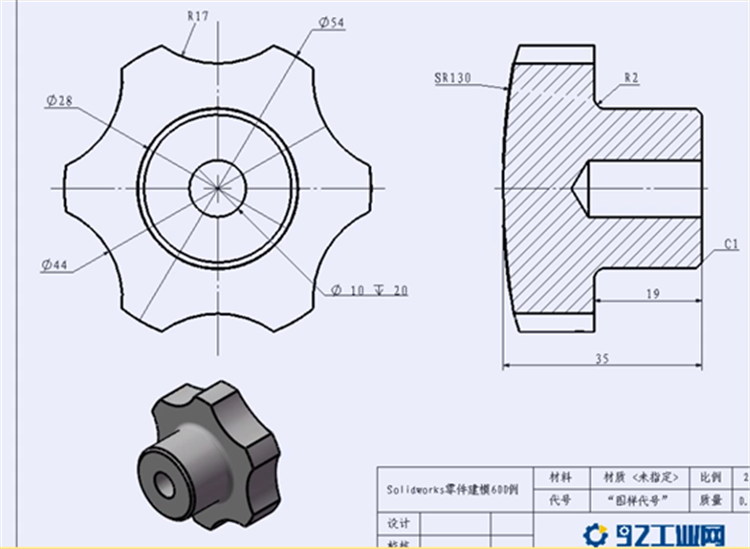

今天小编来给大家分享一个UG阀门建模的实例教程，这个生活中能经常用到呢，我们就用UG1847建模阀门又 该怎么实现？下面我们就来看看UG建模阀门的教程

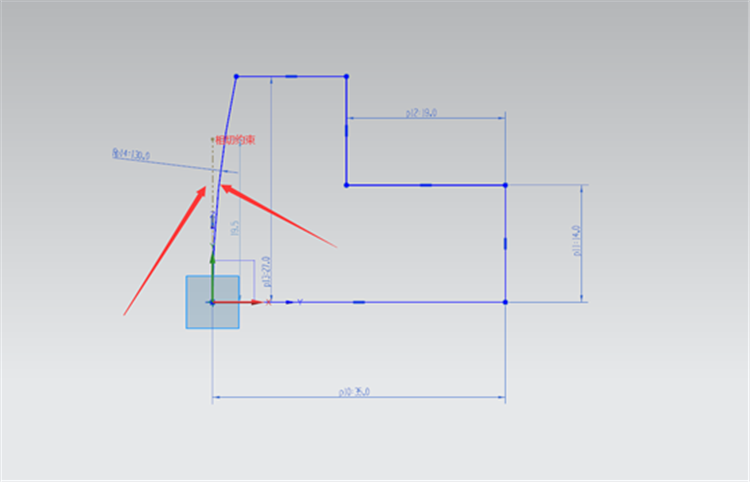

第一步，点击【菜单---插入---设计特征---旋转】点击绘制截面，选择YZ面，我们绘制一半，然后进行旋转，如下图所示：

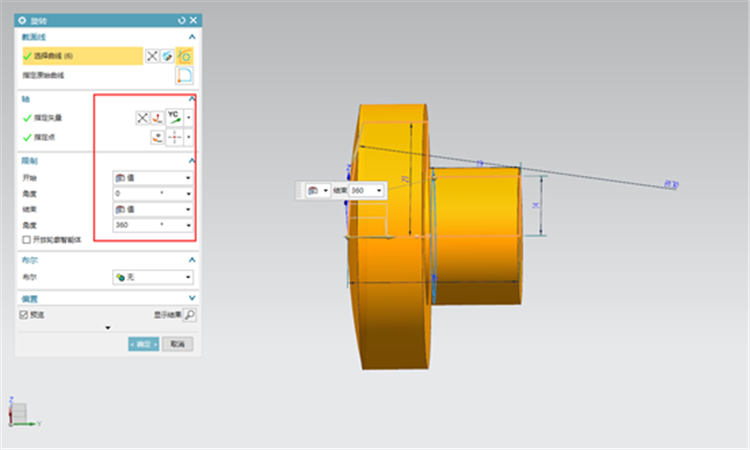

第二步，我们绘制好草图，点击完成，指定矢量我们选择Y轴，指定点选择坐标原始点，选择360°，设置完毕后，点击完成

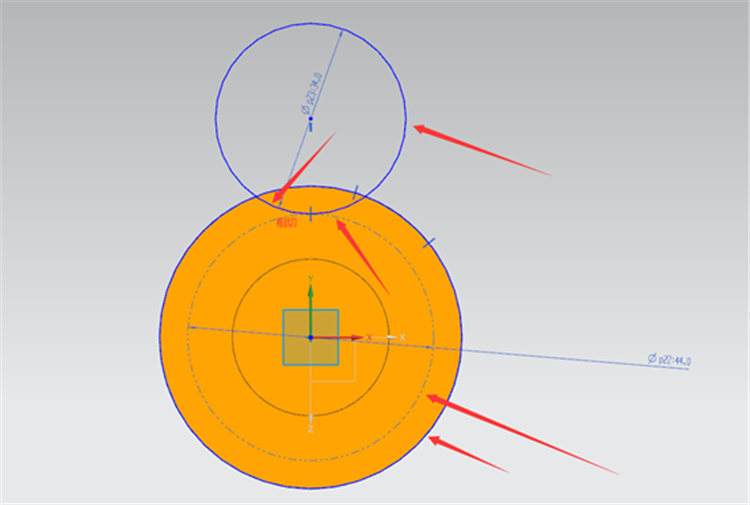

第三步，点击【菜单---插入---设计特征---拉伸】，点击绘制截面，选择我们圆的面，绘制三个圆分别是直径44、34、57、34的圆在上面，圆心与中心点为垂直约束，34和44的圆相切，然后再进行修剪

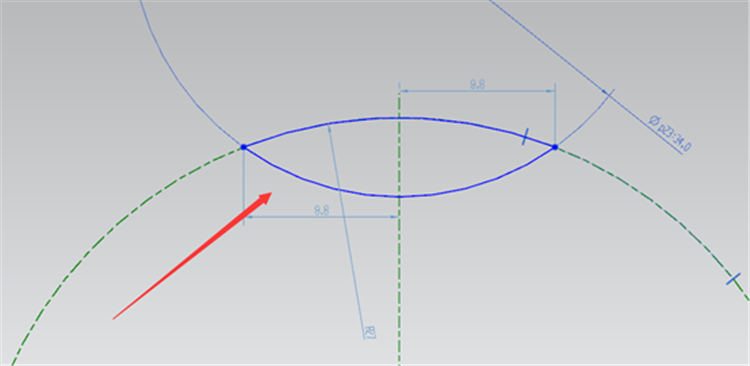

第四步，如图所示，修剪只留下这一点，然后选择阵列曲线

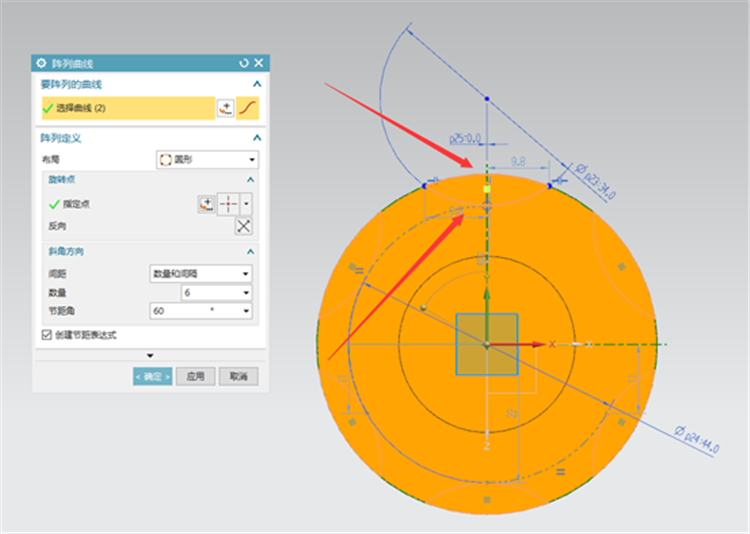

第五步，选择我们刚刚修剪好剩下的线，选择圆形整列，指定点为圆心，数量为6个，节距角为60°，如下图所示

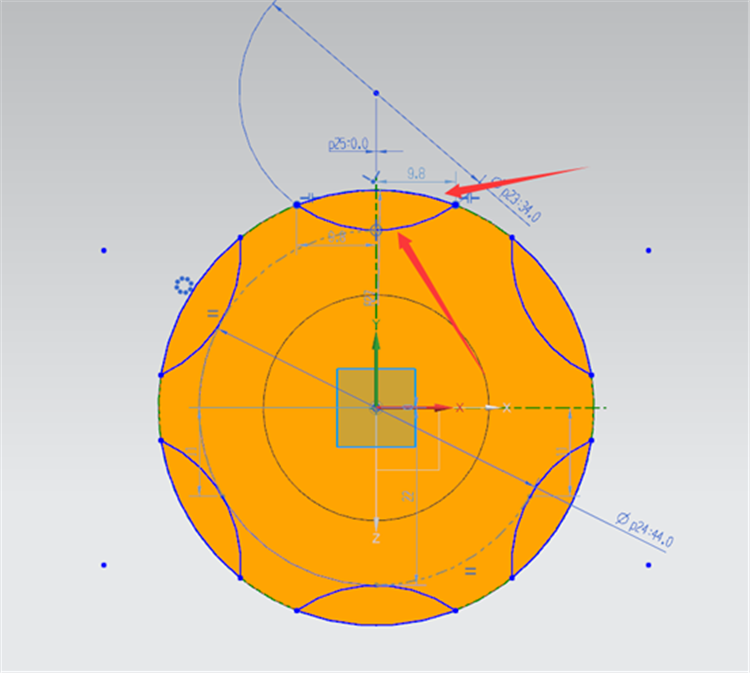

第六步，如下图所示，整列完毕就是这样的，然后我们点击完成

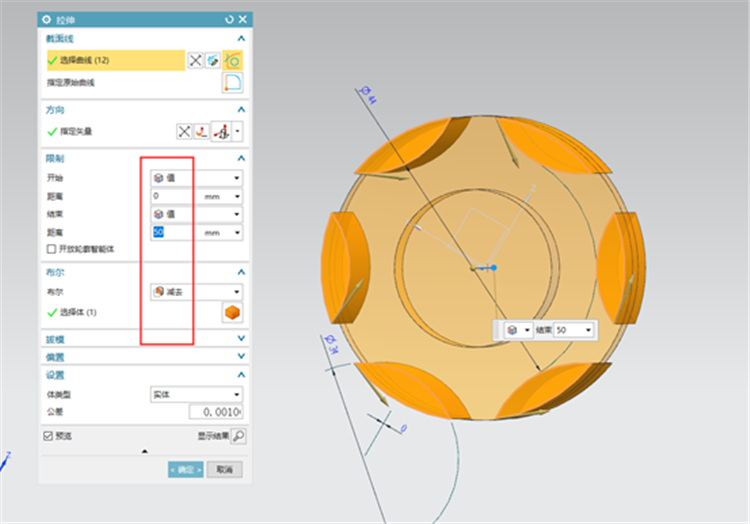

第七步，阵列完毕点击完成，距离我们就选择50，布尔选择减去，方向选择-Y方向，然后点击确定，如下图所示

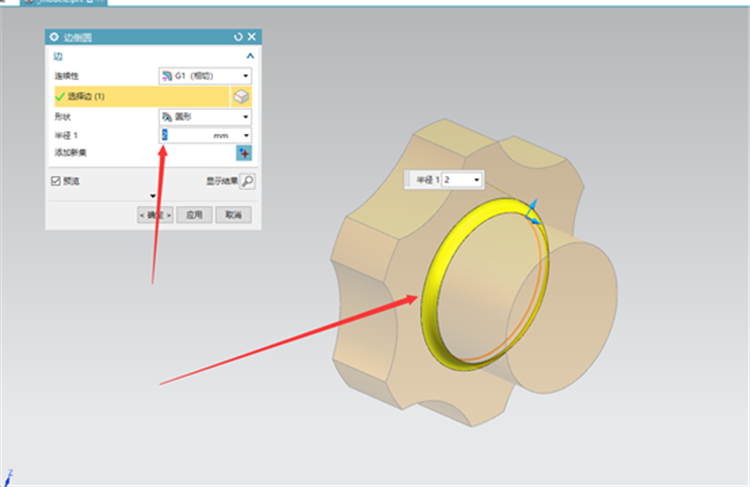

第八步，点击【菜单---插入---细节特征---边倒圆】半径为2，选择中间那条线，点击确定，如下图所示

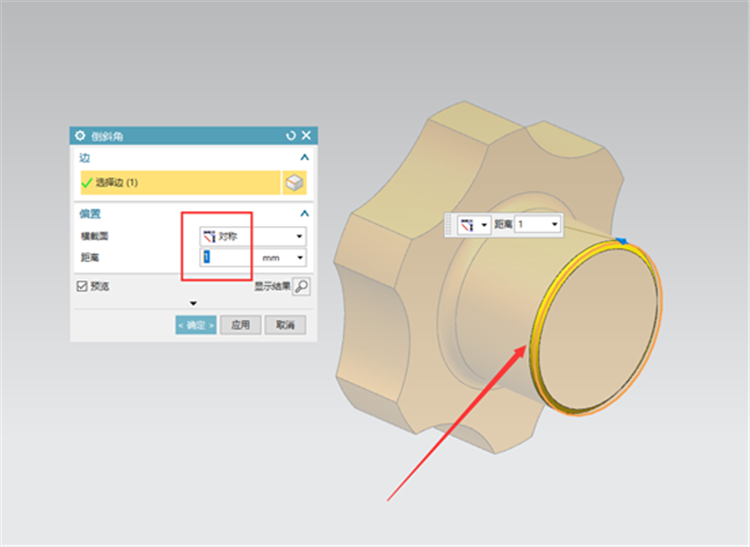

第九步，点击【菜单---插入---细节特征---倒斜角】，选择对称，距离为1，进行倒角，如下图所示

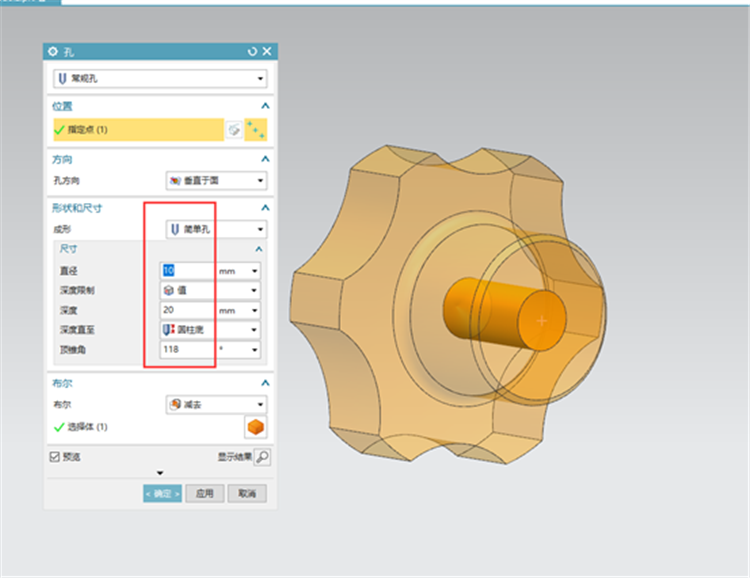

第十步，如下图所示，点击【菜单---插入---设计特征---孔】，我们选择简单空，直径为10，深度为20，指定点为圆心，点击应用

UG课程入门到精通免费学习（点击开始学习）

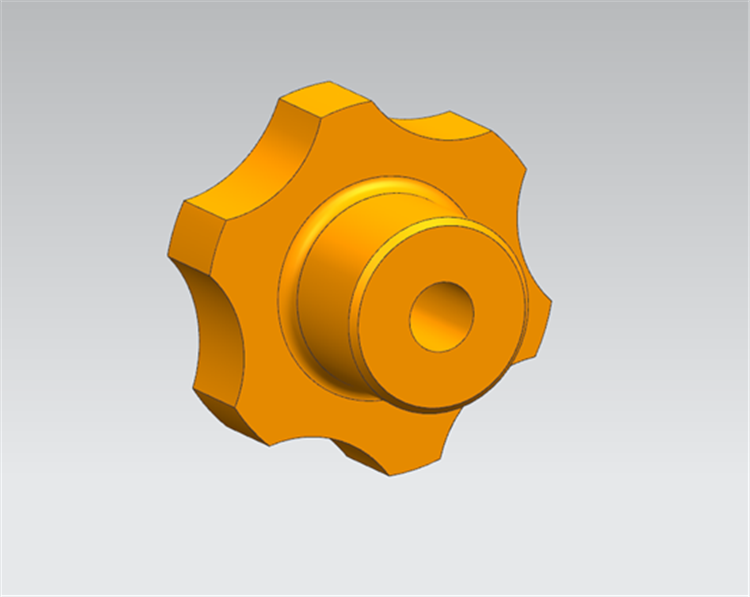

那么我们这个图就已经完成了，这个案例不难，主要是学习看图视图，还有旋转命令的使用，那么本案例就讲解到这里了
