在CAD绘图软件中有两种阵列：矩形和环形，那这两种这列的用法我们来介绍一下：

首先，在屏幕右下方命令处输入AR，弹出这列对话框

一、就比如矩形阵列（以阵列一个圆为例）

1、点击下图中的“选择对象”，对话框暂时消失，选取需要阵列的圆，空格，对话框又弹出

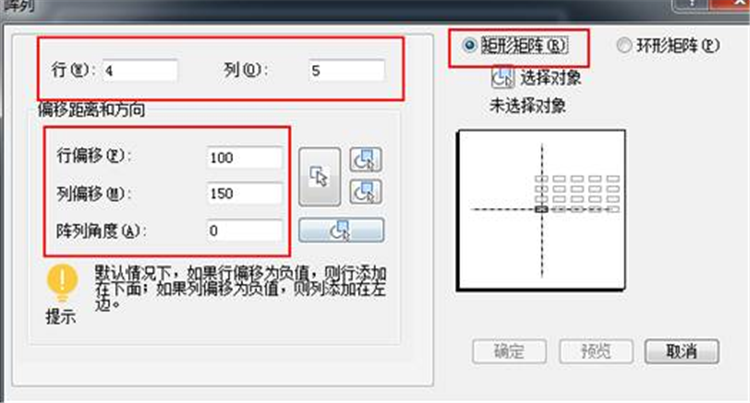

2、分别输入需要阵列的行数和列数（上图中4行5列），行距和列距（上图中行距100，列距150），阵列角度0

注：如果阵列的方向不对，可以在行偏移和列偏移中输入负值以改变阵列方向

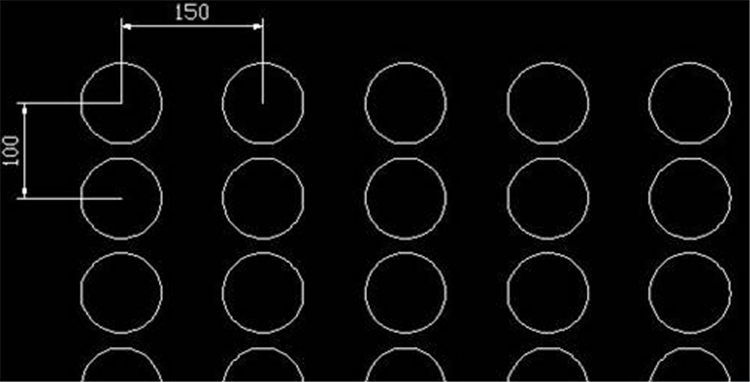

3、我们点击预览，然后点击确定，这样效果图就出来了

二、环形阵列（以阵列一个圆为例）

1、点击下图中的“选择对象”，对话框暂时消失，选取需要阵列的圆。空格，对话框又弹出

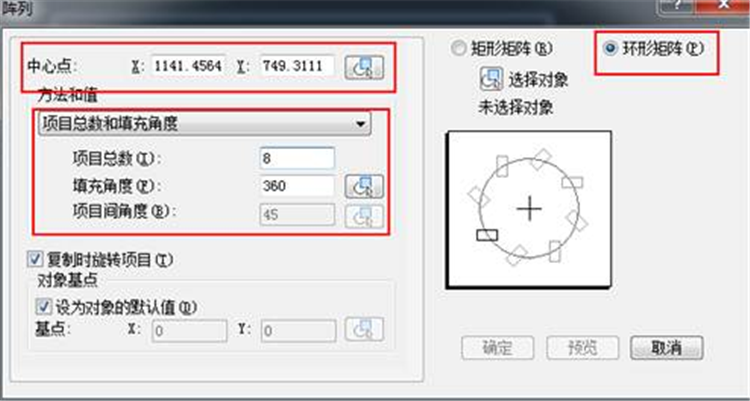

2、分别输入阵列个数8，和阵列范围360°，选择阵列中心点，如上图

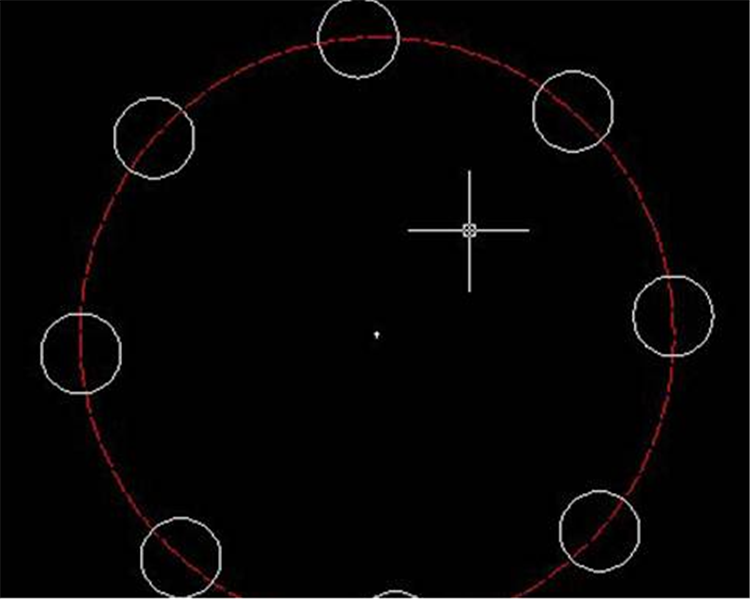

3、我们点击预览，然后点击确定，这样效果图就出来了
