3种SolidWorks如何创建阶梯剖视图方法，你一定能学会一种

最近比较多人问SolidWorks阶梯剖视问题，首先我们要知道在用SolidWorks工程图的时候，是没有阶梯剖这个选项的，所以只能手动来完成这个步骤，具体如何进行操作呢？

Solidworks软件一键下载永久使用：（点击下载）

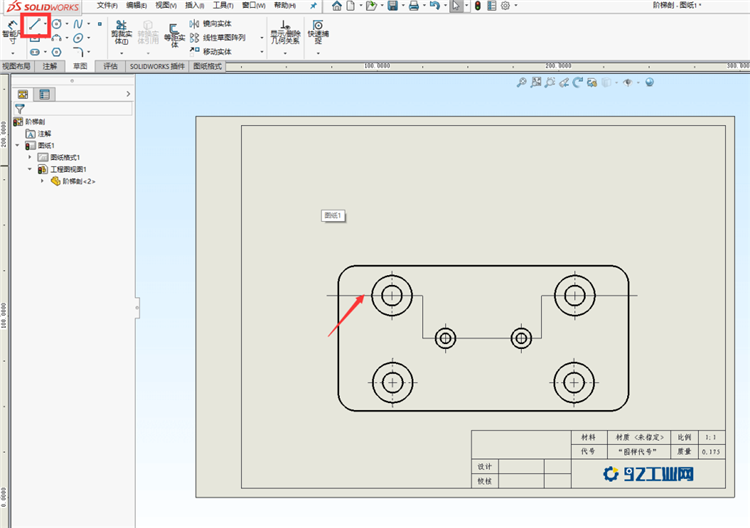

方法1：草图法利用草图功能的直线命令，在我们剖切的原视图上做好阶梯剖切线，如图所示

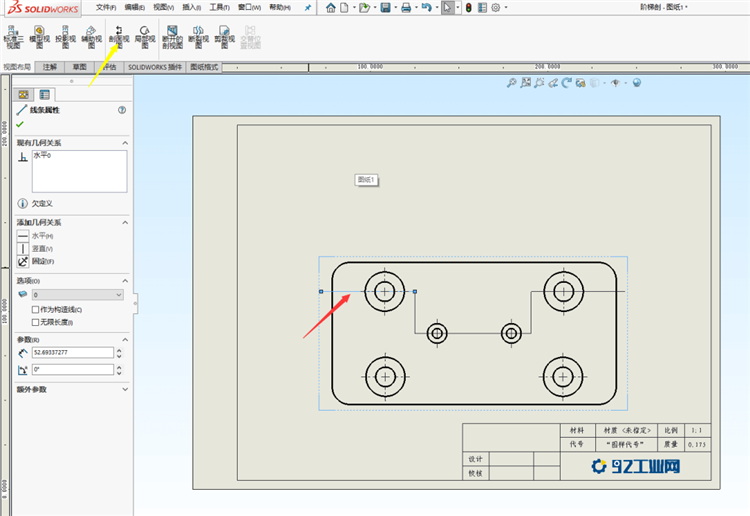

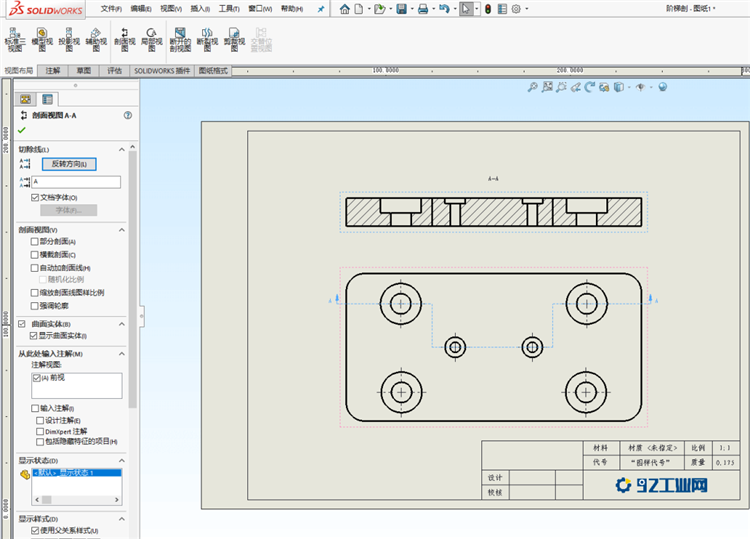

接着，先选中草图的线段，然后切除到视图布局里面，点击剖面视图，即可创建一个阶梯剖视图了。

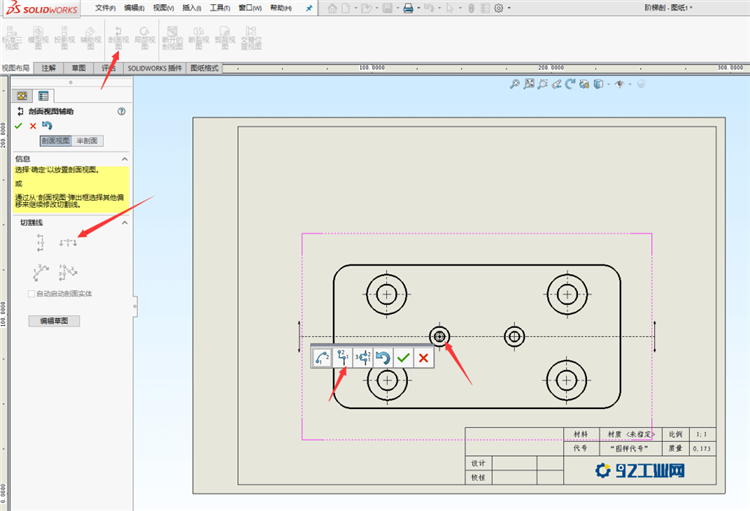

方法2：使用剖切线偏移，先激活剖面视图命令，然后选择对应的剖切方向点击一点固定剖切线

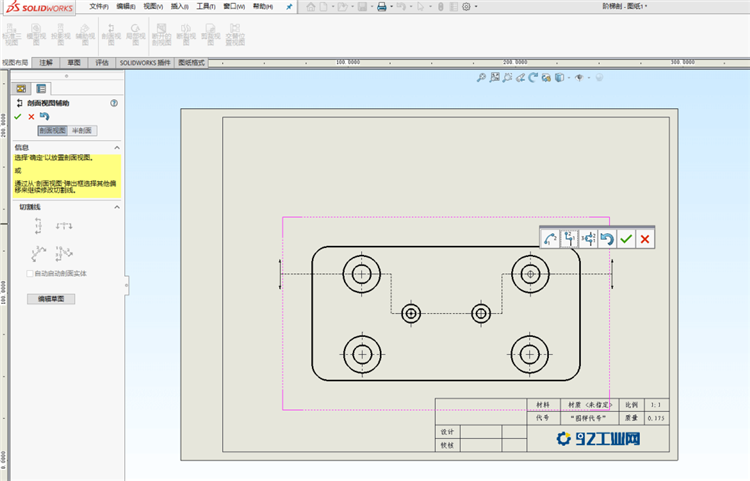

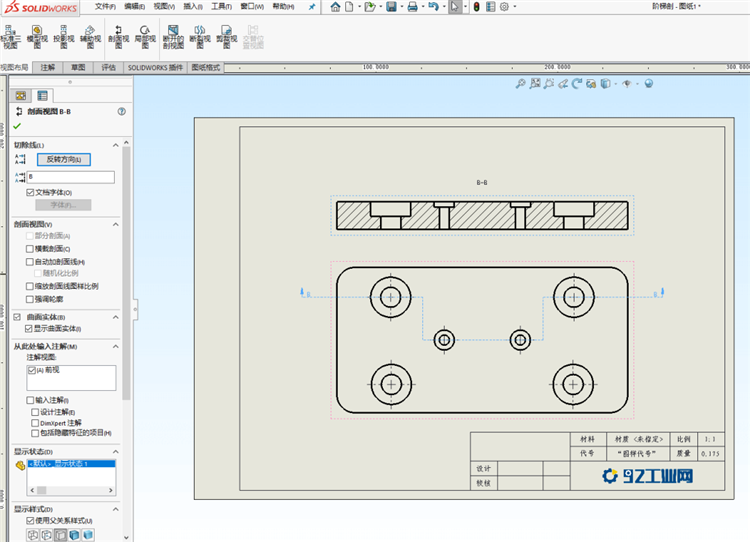

在弹出的菜单里面点击偏移，找到剖切线上适合的地方点一下，把另外一段偏移上去，捕捉好位置。在弹出的窗口继续点击偏移，把另外一遍的也偏移上去，就可以创建阶梯剖视图了，效果一样

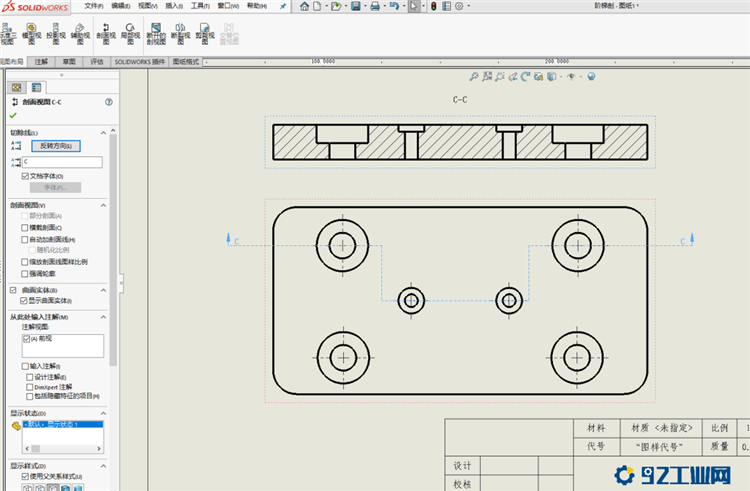

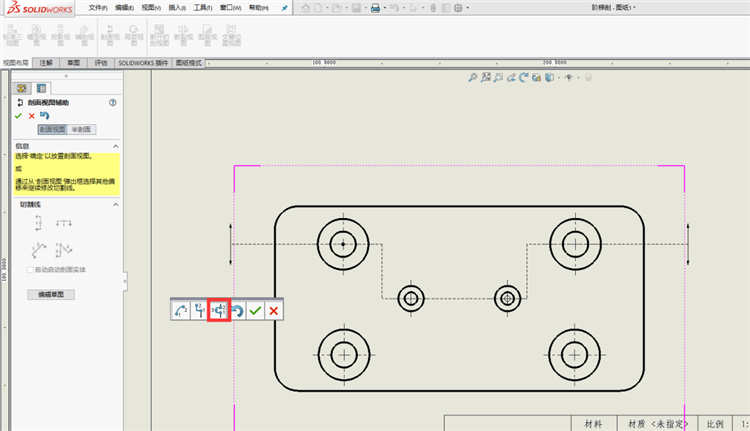

如果被剖特征是同一条线上的，还可以使用凹口偏移，大家自行试一下，效果也一样

solidworks入门到精通免费学习（点击开始学习）

好了，今天就分享到这里了，三种剖视图方法，总有一种是适合你的，有什么不懂的朋友可以来咨询我们呢
