今日分享SolidWorks三维建模实例，教你如何快速进行创建端盖建模

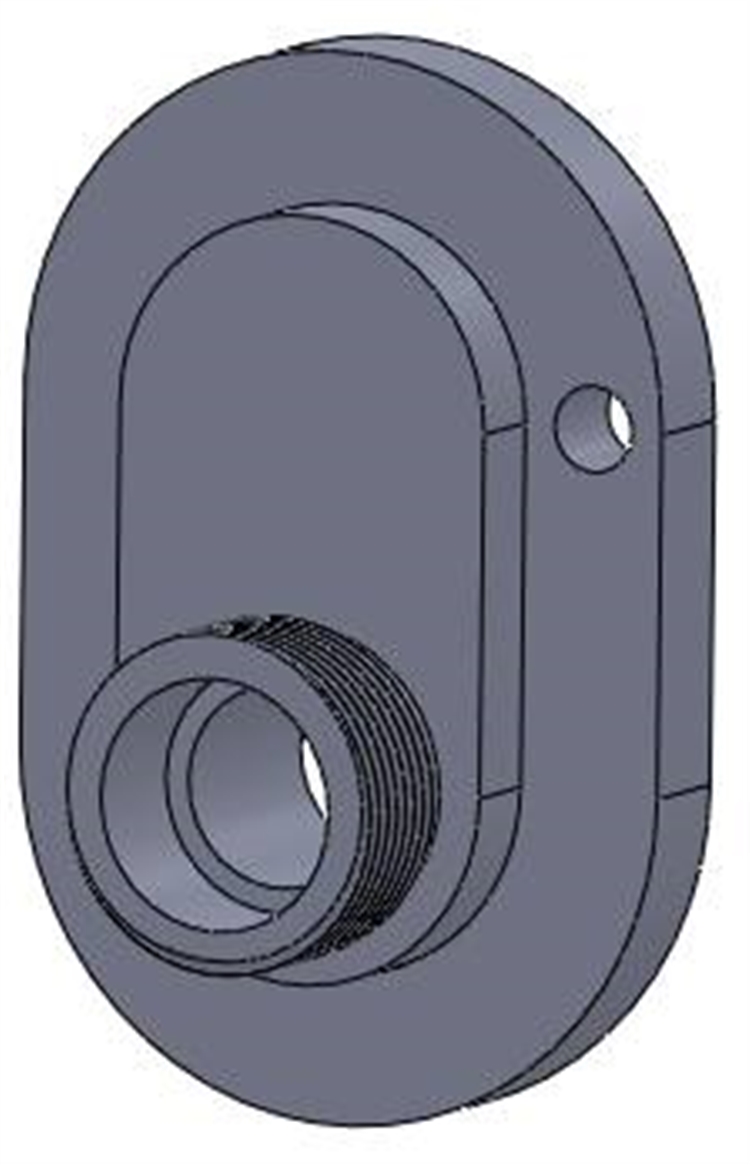

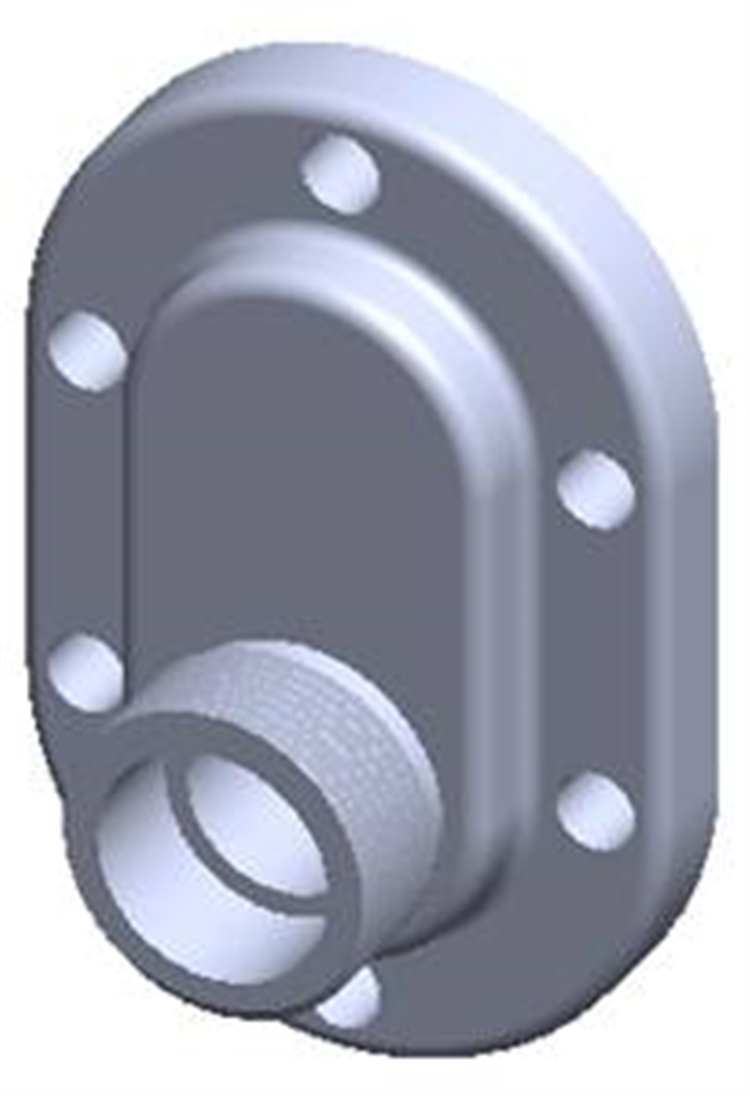

今天来给大伙分享一篇SolidWorks建模实例图文教程，下面就是成品图，有兴趣的朋友可以一起来做一下！

Solidworks软件一键下载永久使用：（点击下载）

具体怎么做呢，下面就是具体的步骤：

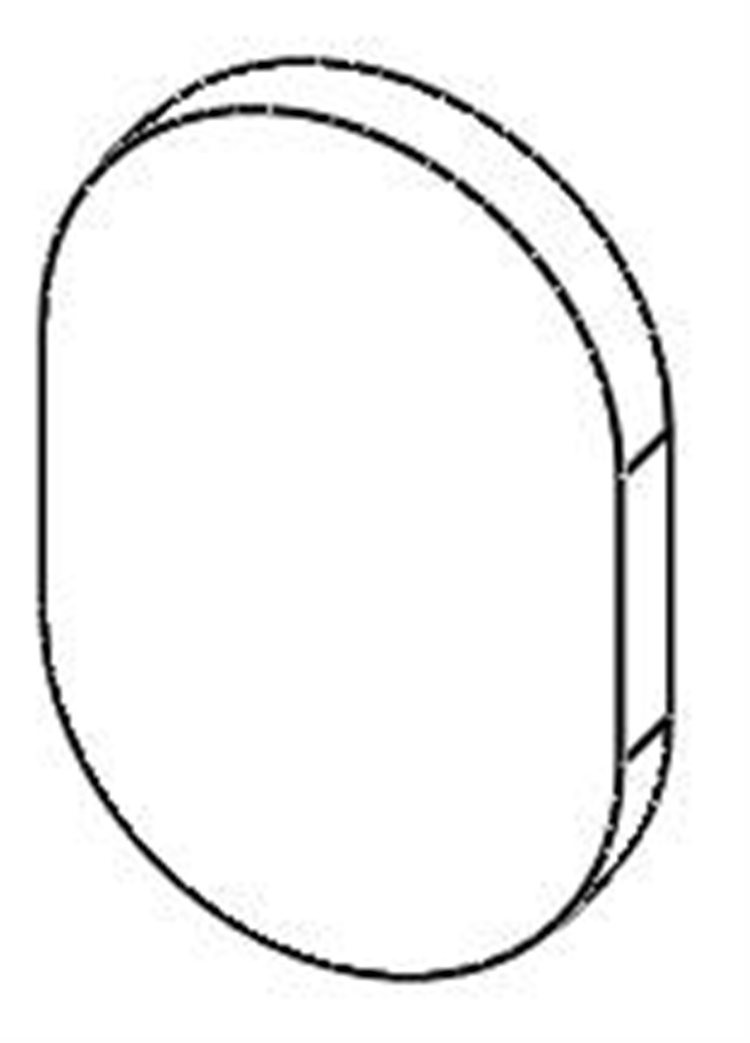

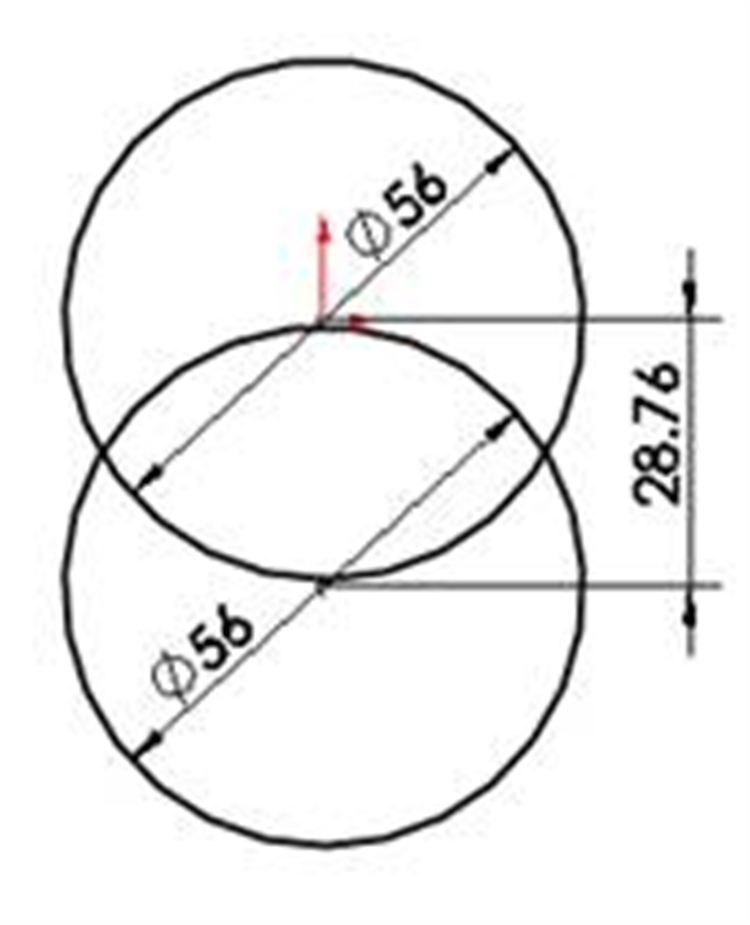

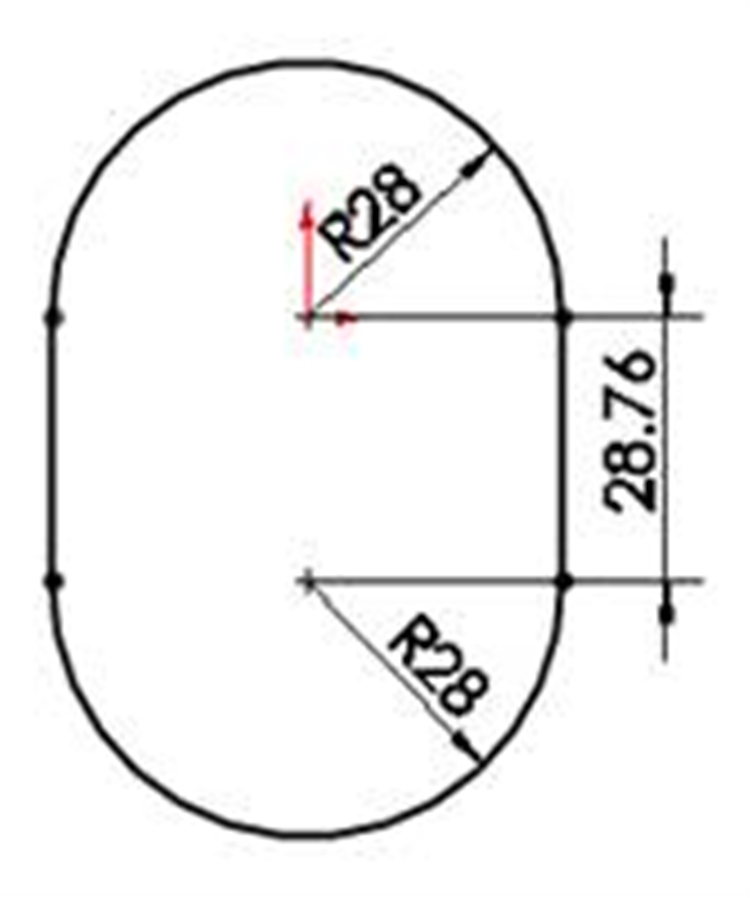

1、选择前视基准面，进入草绘界面，画草图，标注尺寸，拉伸9mm

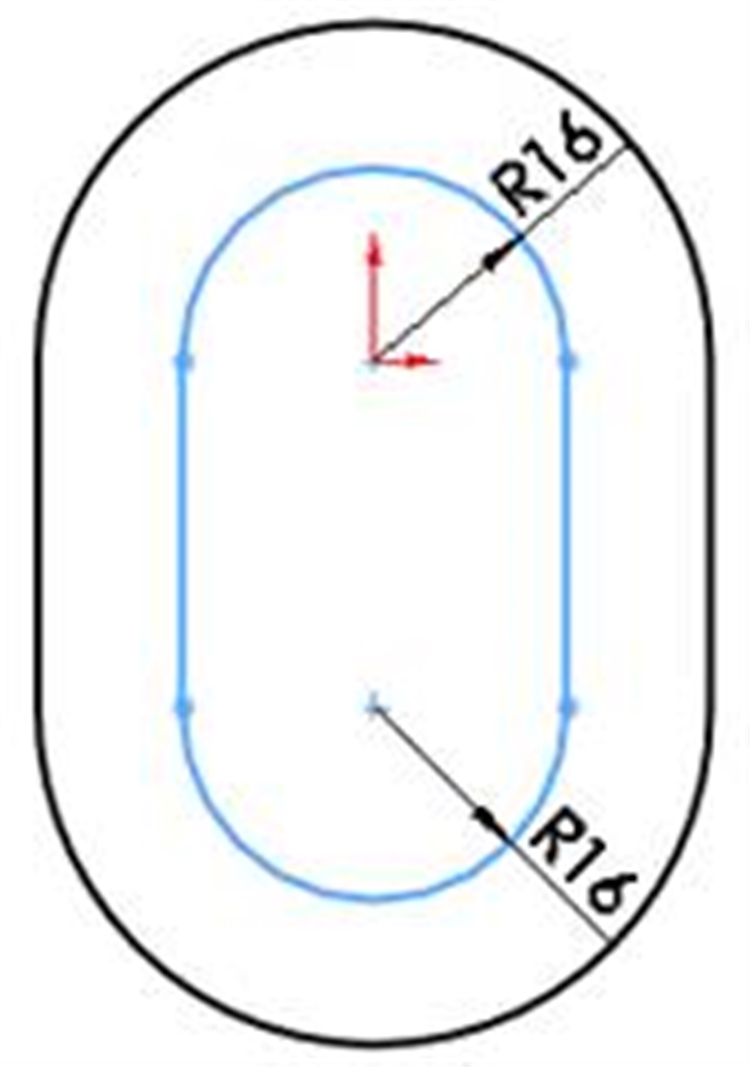

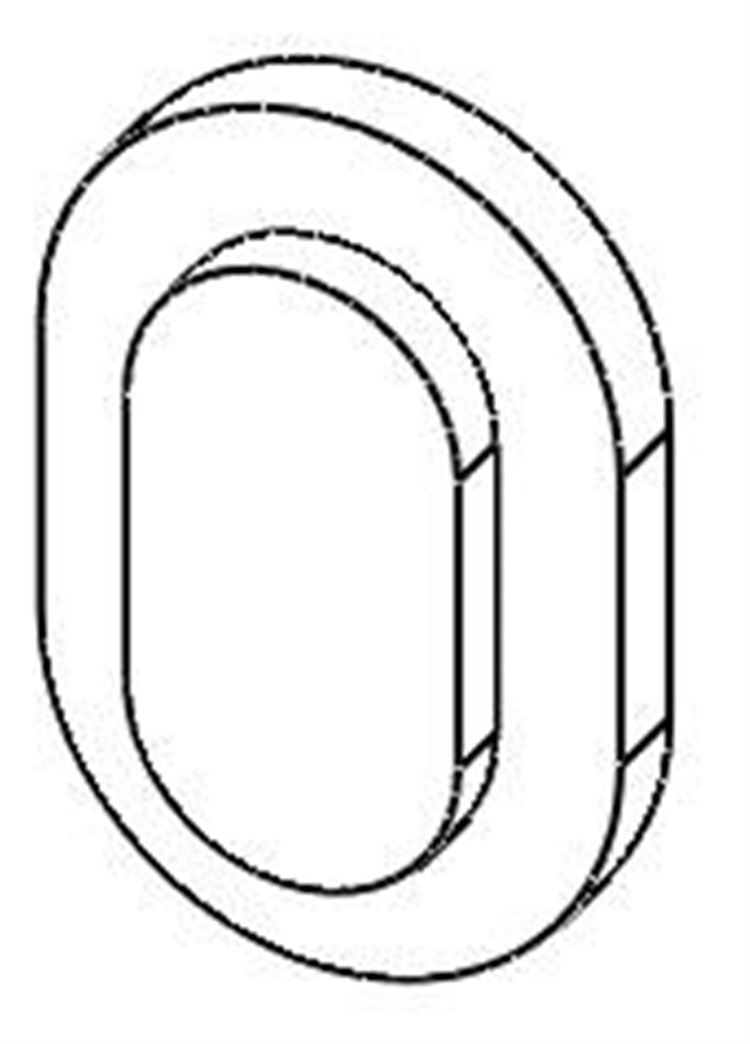

2、选择步骤1特征的左端面作为草绘平面，画草图，拉伸7mm

3、选择步骤3特征的左端面作为草绘平面，画草图，拉伸3mm，作为退刀槽圆柱面

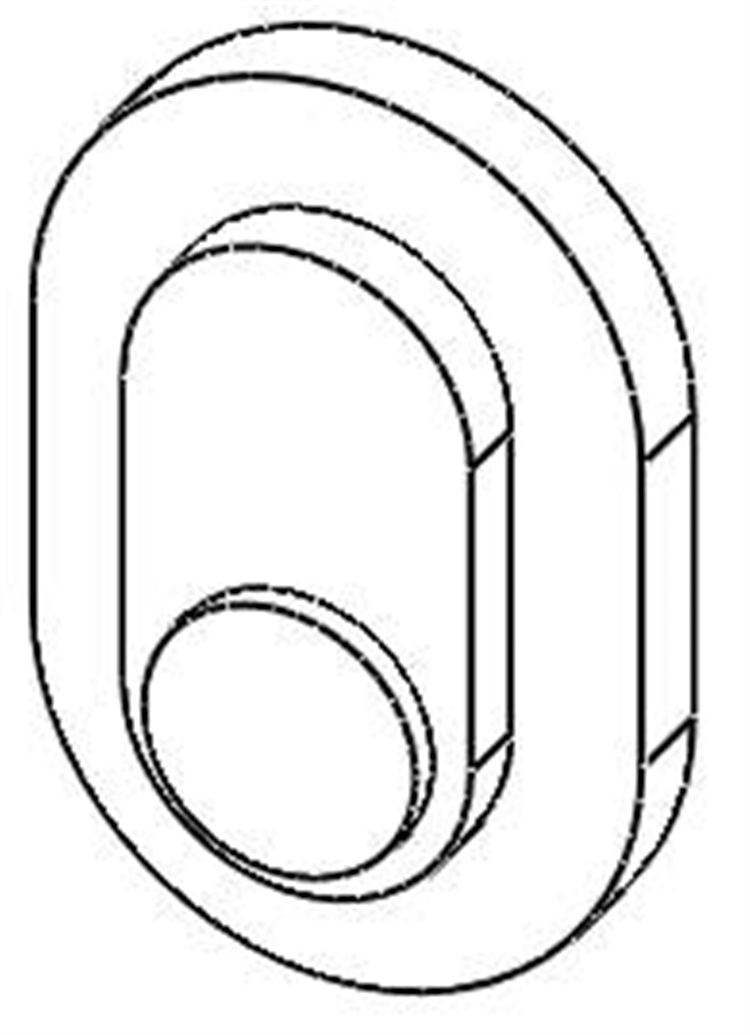

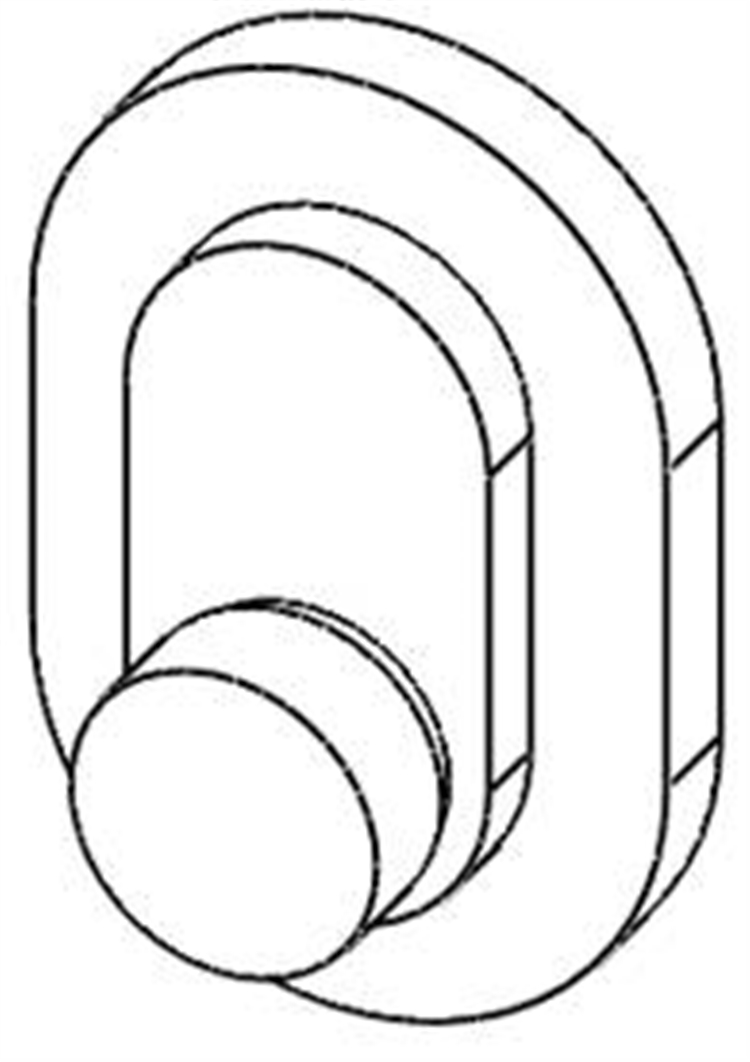

4选择步骤3特征的左端面作为草绘平面，画草图，拉伸11mm，作为外螺纹圆柱面

5、创建螺纹

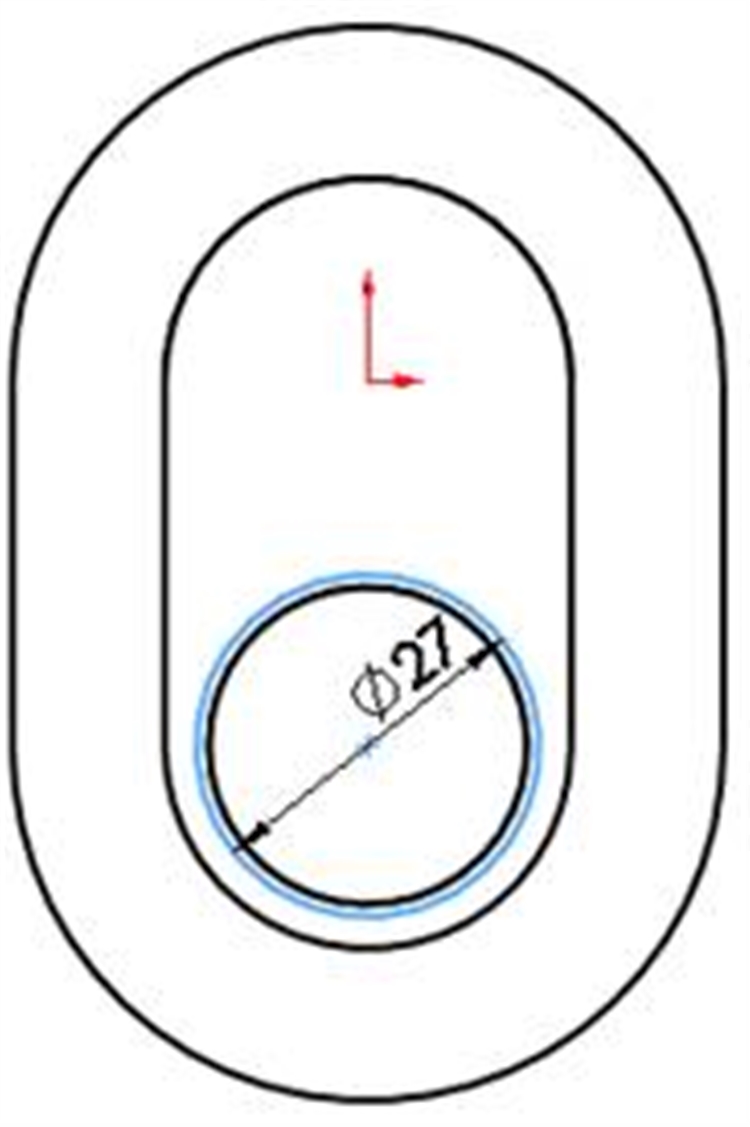

（1）选择步骤4特征的左端面作为草绘平面，利用转换实体引用将圆柱面的边线转换为草图实体（圆）

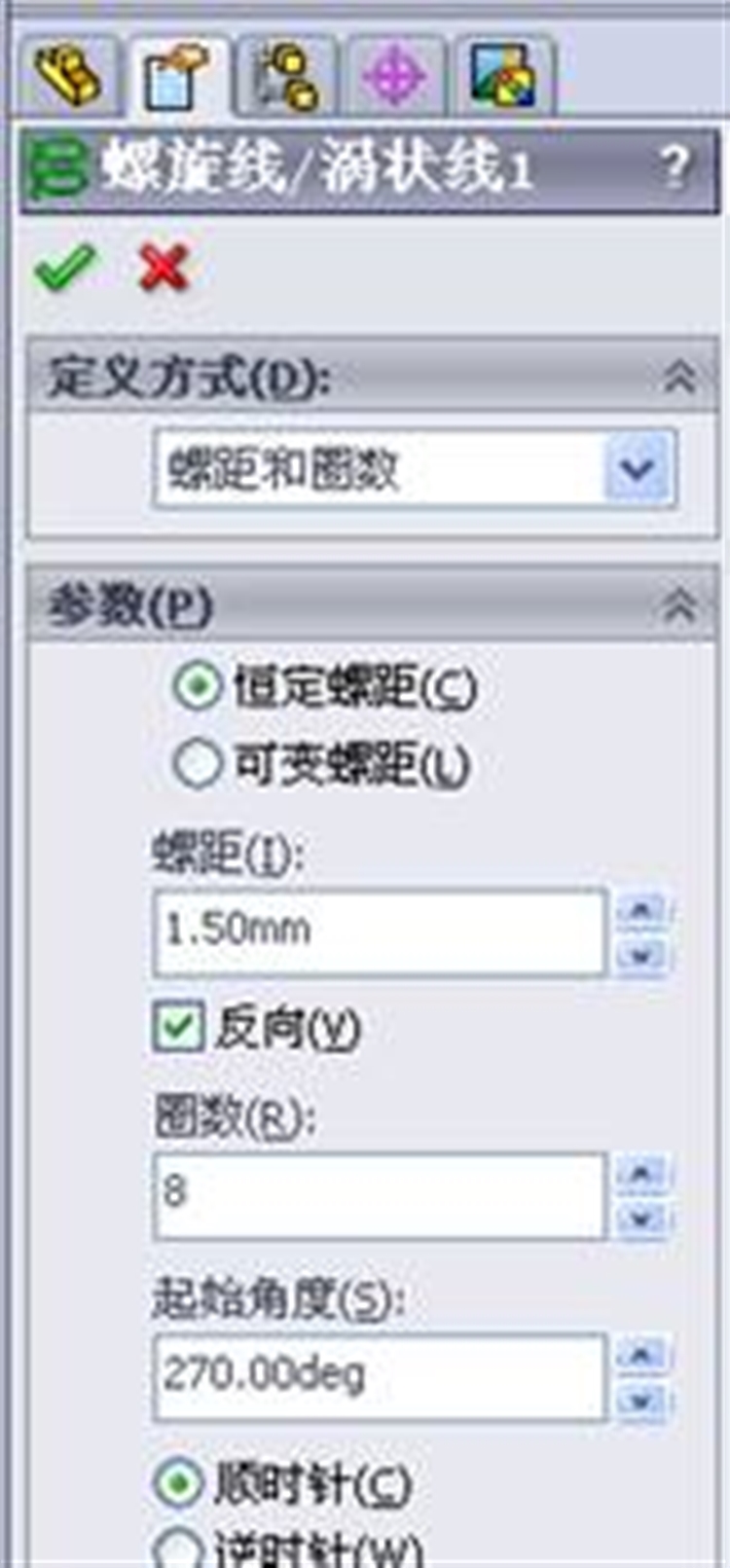

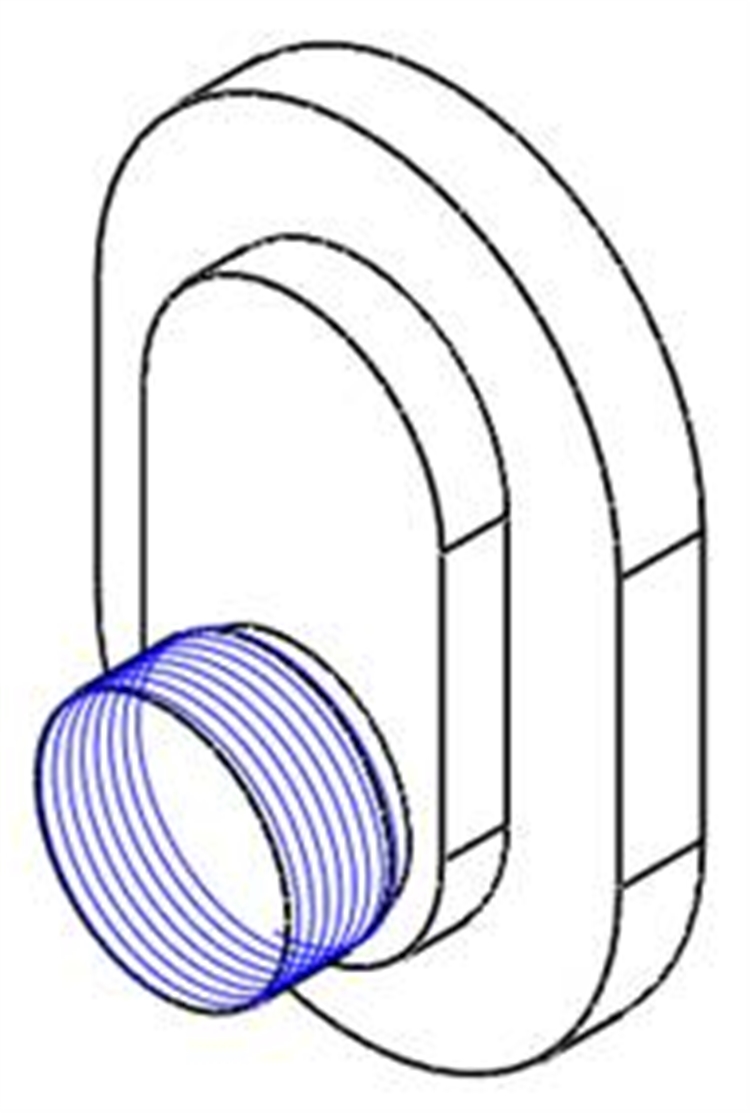

（2选择篇【插入】---【曲线】---【螺旋线/涡状线】菜单命令，选择【定义方式】为“螺距和圈数”，螺距1.5mm，圈数为8，起始角度270，方向为顺时针，生成螺旋线，作为扫描路径

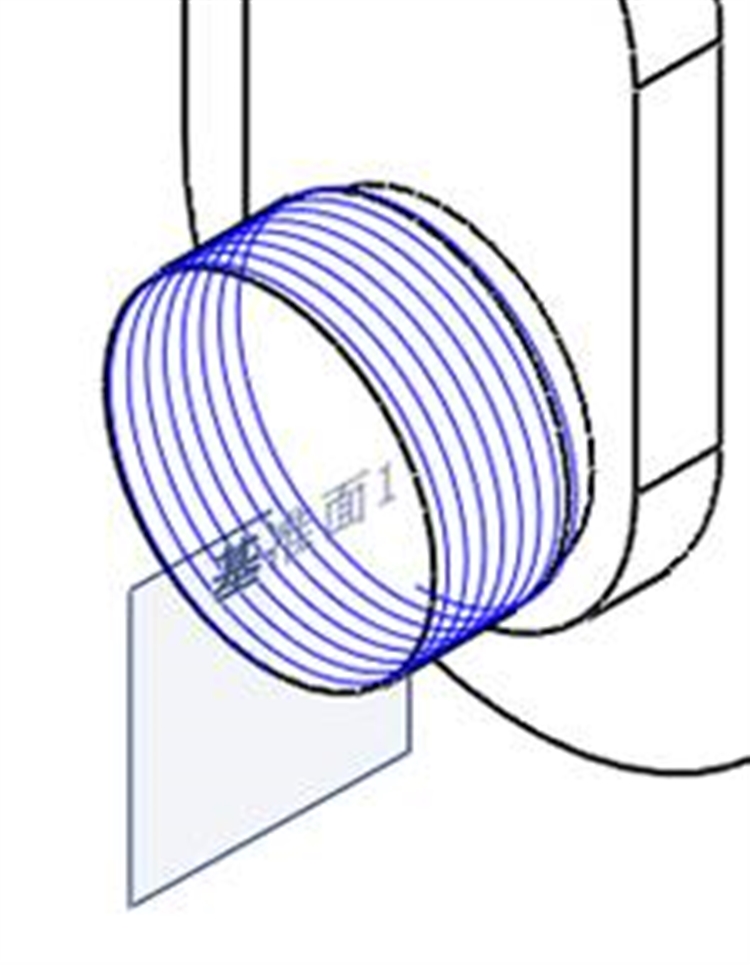

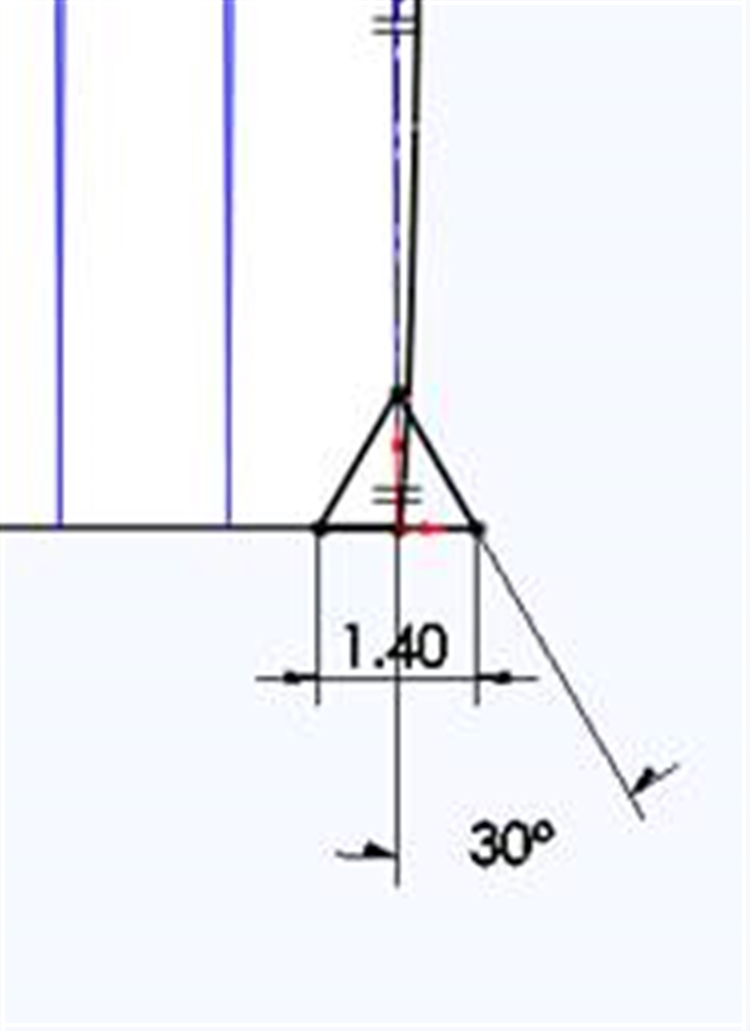

（3）选择螺旋线及其起始点建立一个基准面，在其上画牙型草图作为扫描轮廓

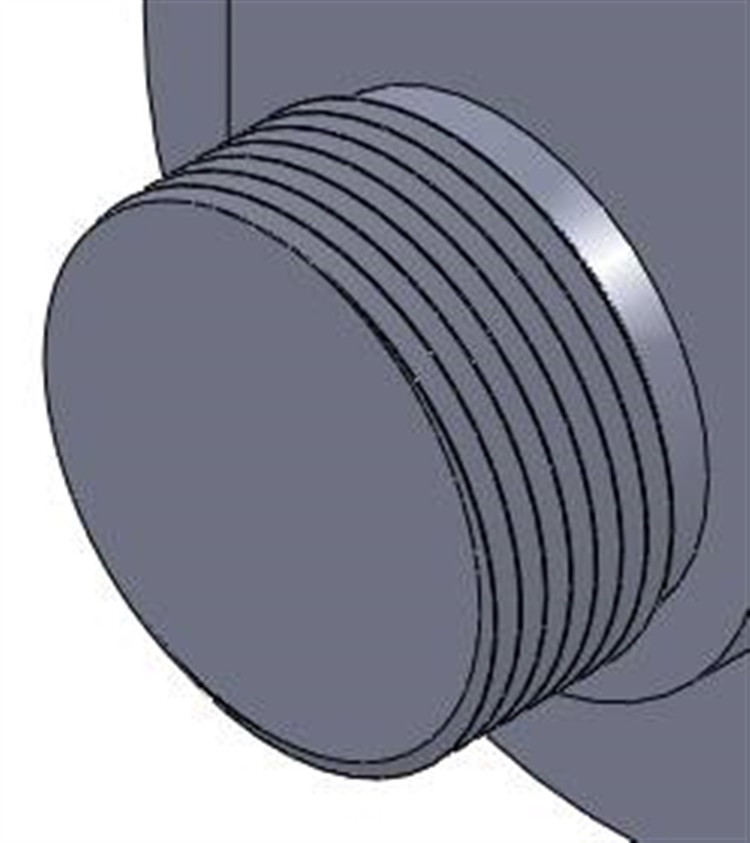

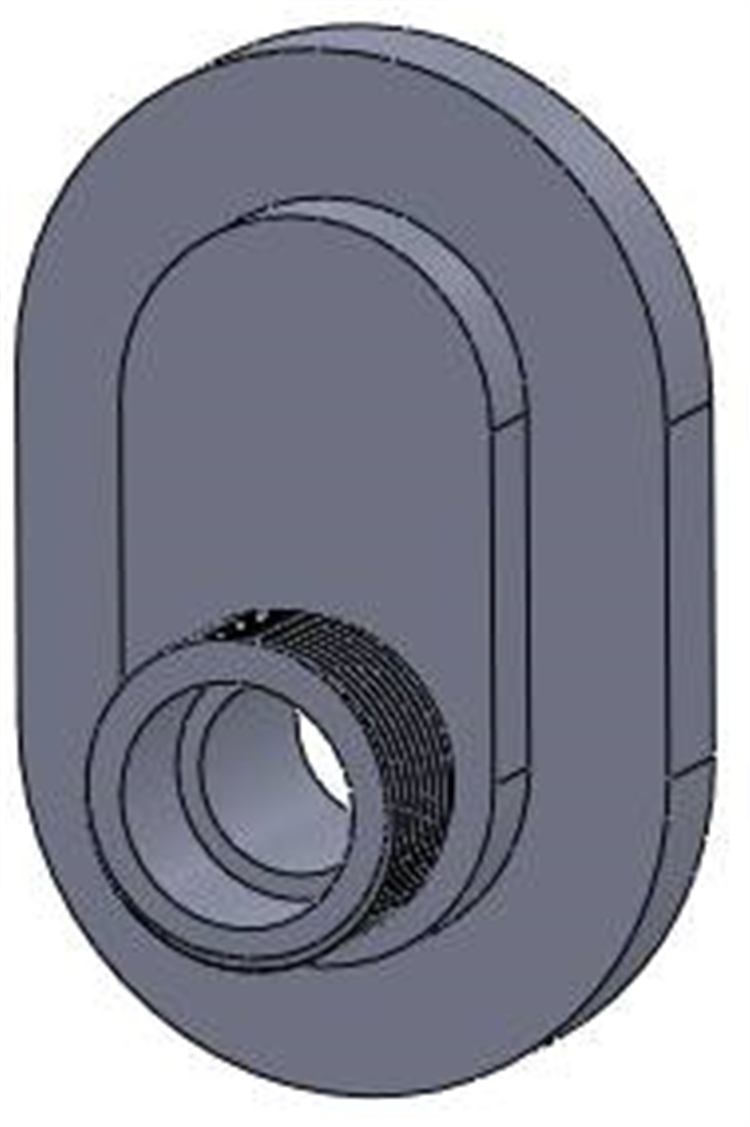

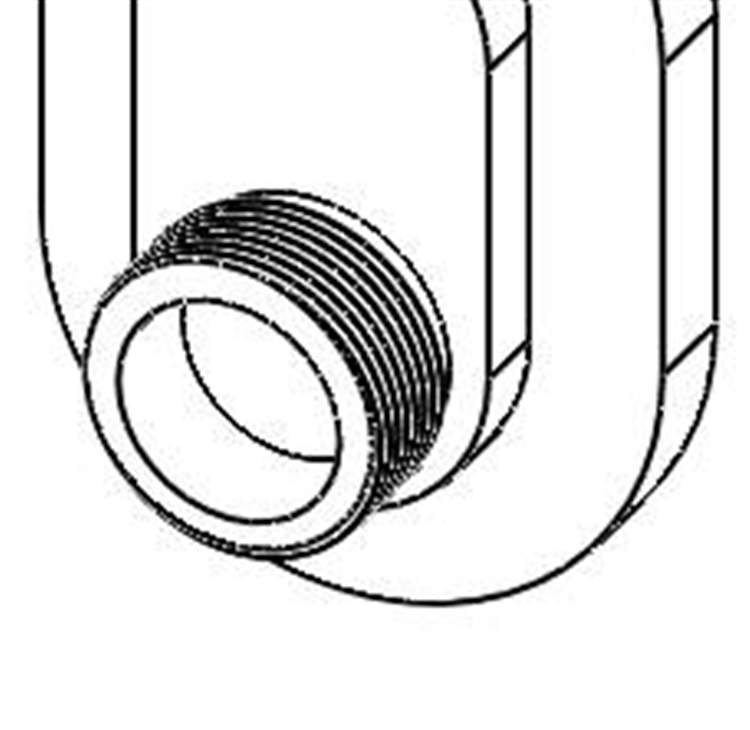

（4）扫描切除，生成螺纹

6、以螺纹实体左端面为草绘平面，花园。拉伸切除11mm

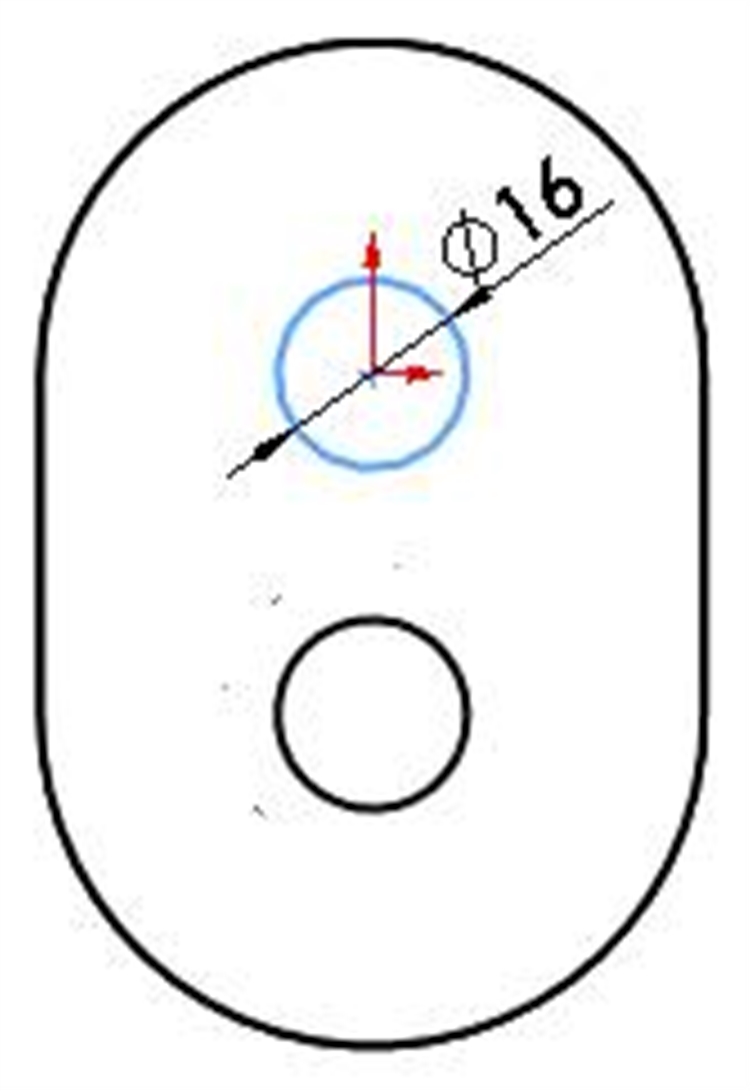

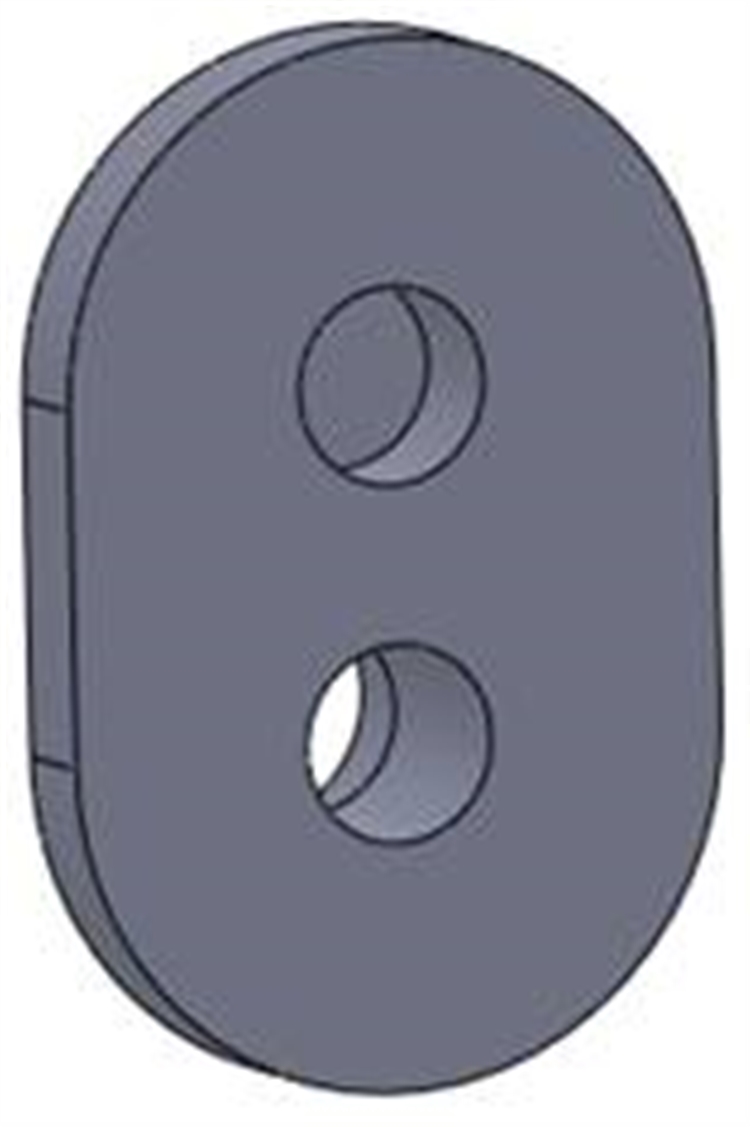

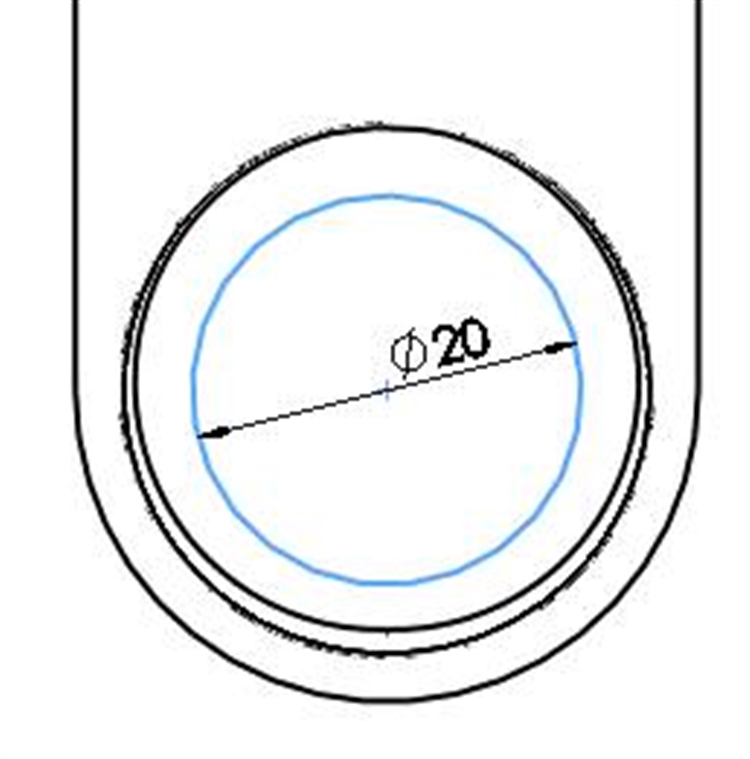

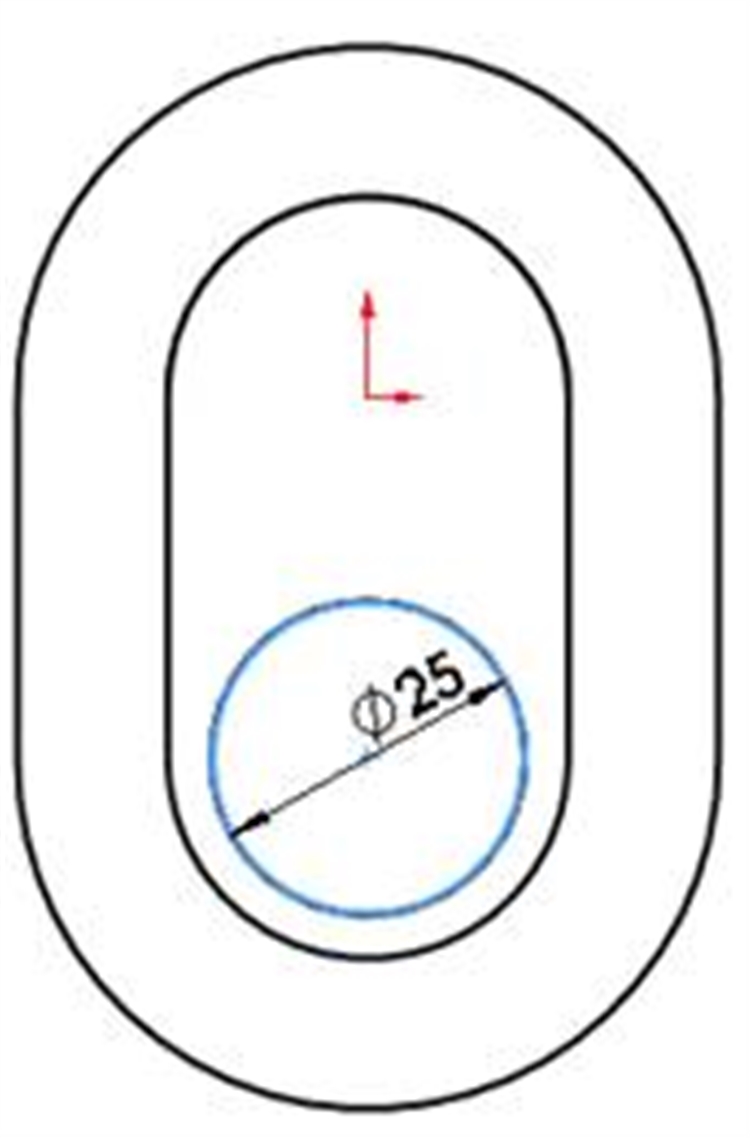

7、选择零件右端面作为草绘平面，绘制草图圆，完全贯穿切除拉伸生成轴孔

8、选择零件有短漫作为草绘平面，绘制草图圆，切除拉伸生成轴孔

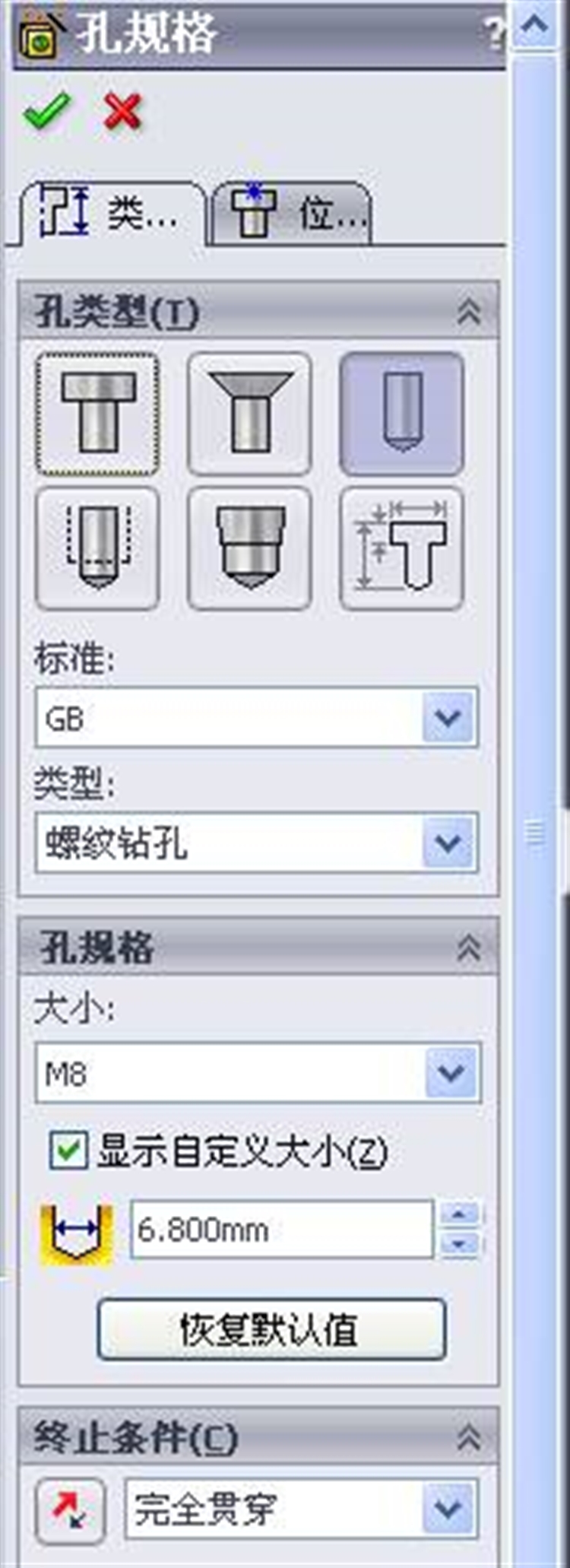

9、选择零件环形平面作为草绘平面，利用异型孔创建螺钉连接孔

10、圆周阵列3个连接孔

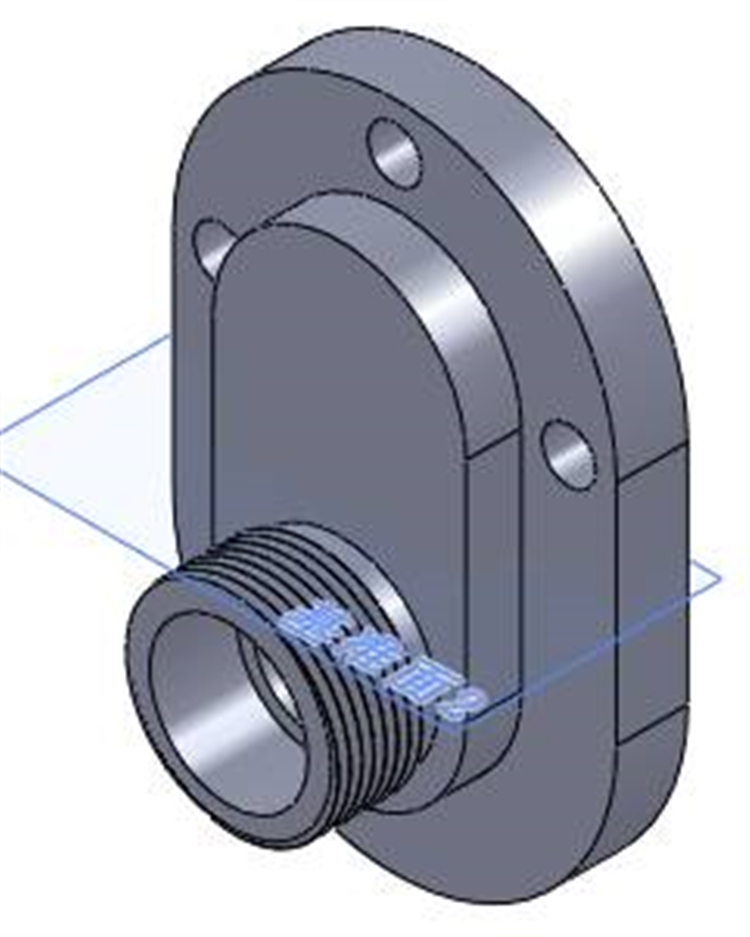

11、建立镜像基准面2，利用【插入】---【参考几何体】---【基准面】，选择【等距距离】方式，选择上视基准面，距离14.38mm。然后镜像上面的3个孔。

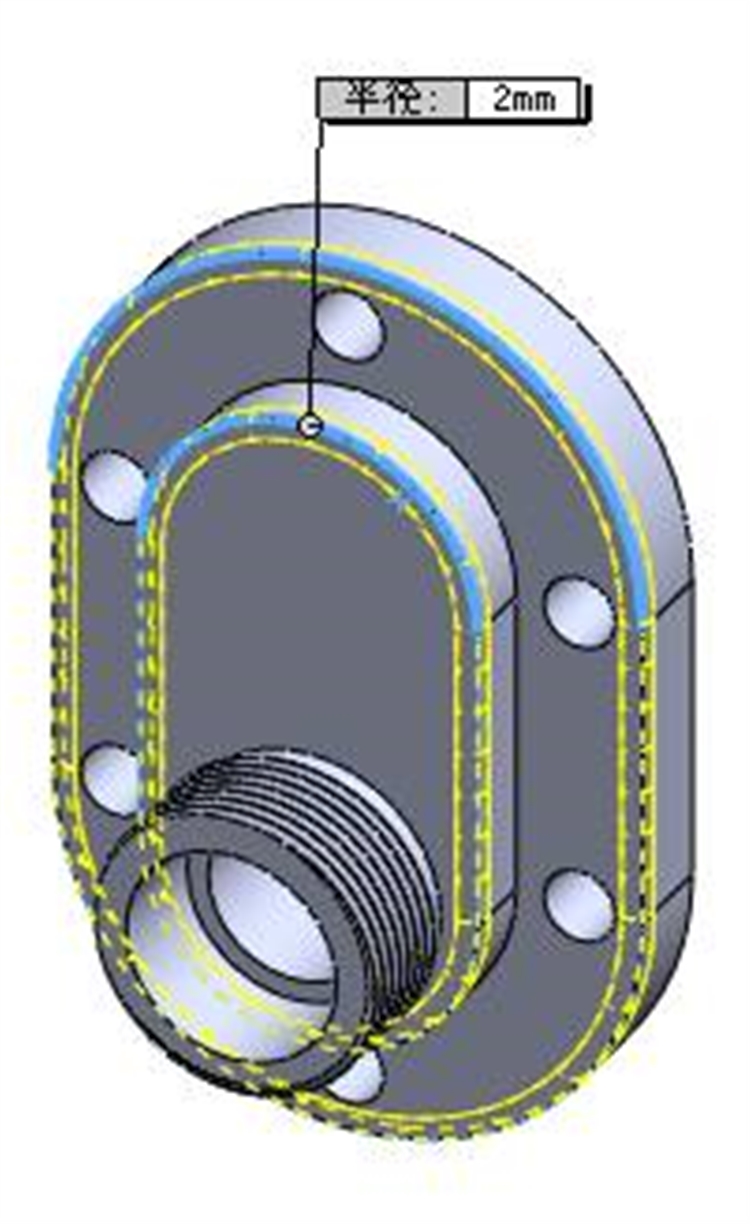

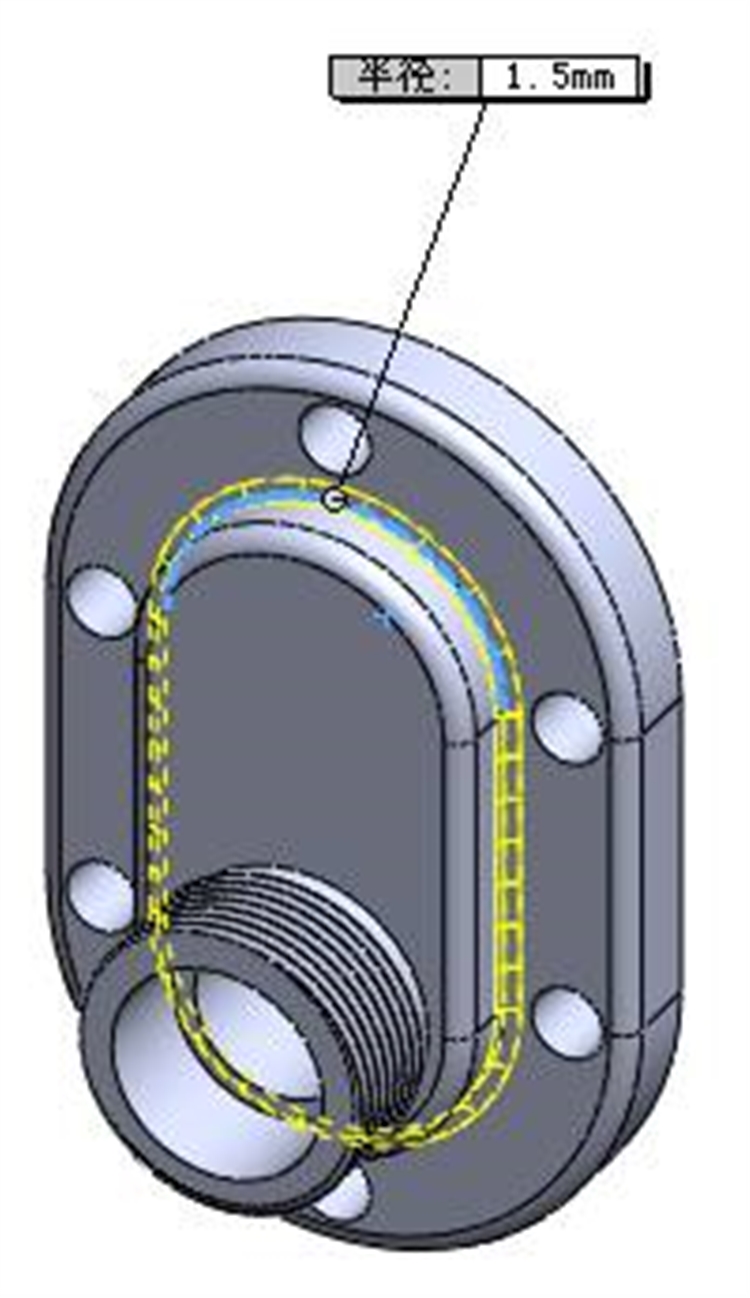

12、添加圆角
