今天小编收到一个新手学员来下咨询，用UG建模一个工厂里的包装木箱，那么UG建模木箱该怎么实现呢？下面小编就用UG1847来建模一下，有兴趣的朋友们可以跟小编一起练习一下呢

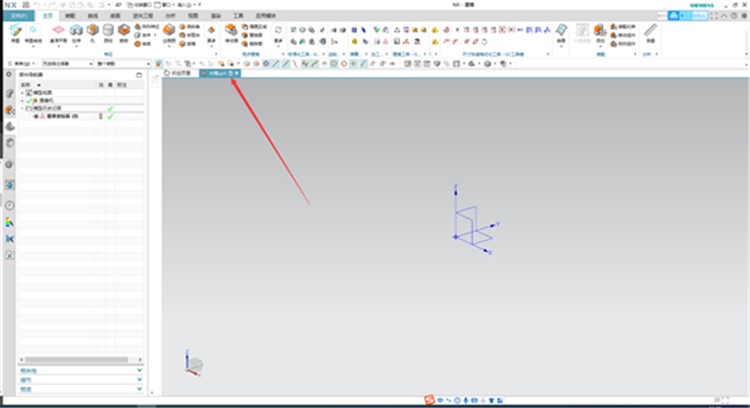

1、如下图所示：打开UG1847软件，新建一个空白的模型文件，另存为“木箱”

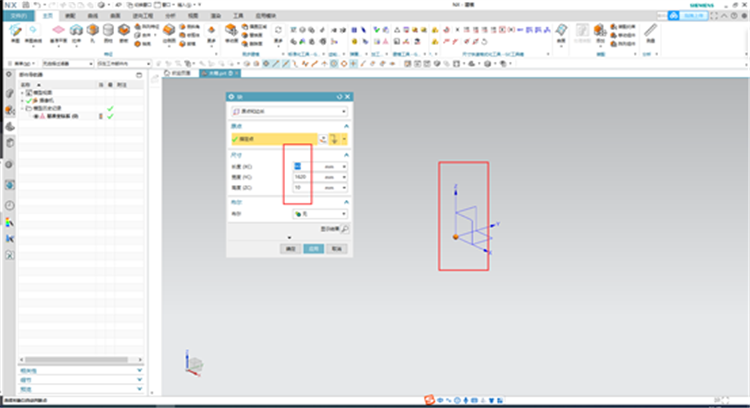

2、如下图所示，执行【菜单---插入---设计特征---长方体】，设计尺寸：90X1620X10，默认坐标远点，点击应用，完成长木板的创建。

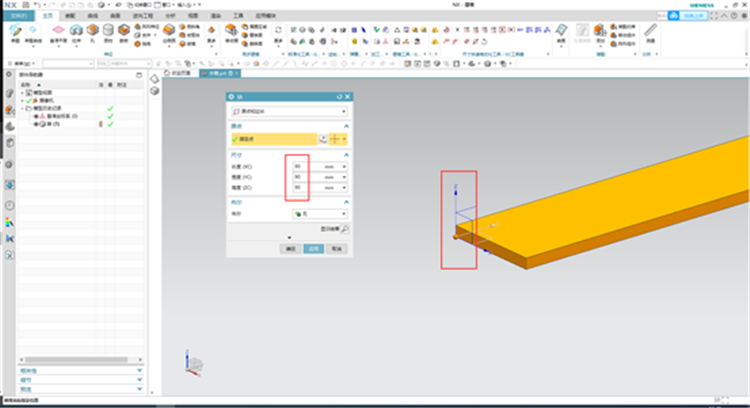

3、如下图所示，设置尺寸90X90X90，指定点：0.0.0，点击确定，完成正方体的创建。

4、如下图所示，执行【菜单-插入-关联复制-阵列特征】，中选正方体，线性阵列，数量和跨距（数量3、跨距810），方向Y轴，点击应用

5、如下图所示，选中所有的实体，方向选择X轴，点击确定。

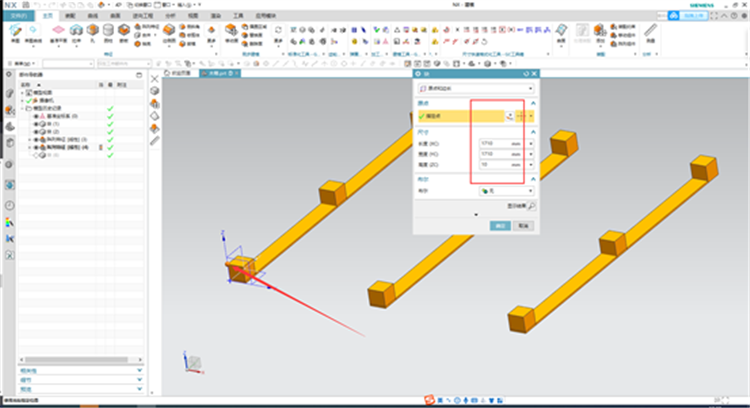

6、如下图所示，执行【菜单-插入-设计特征-长方体】，设置尺寸：1710X1710X10，指定点：0,0,100，点击确定

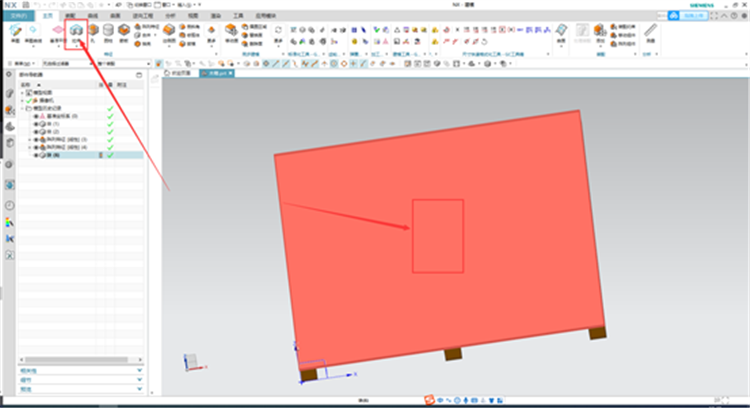

7、如下图所示，点击工具栏中的拉伸图标，点击实体中的红色平面。

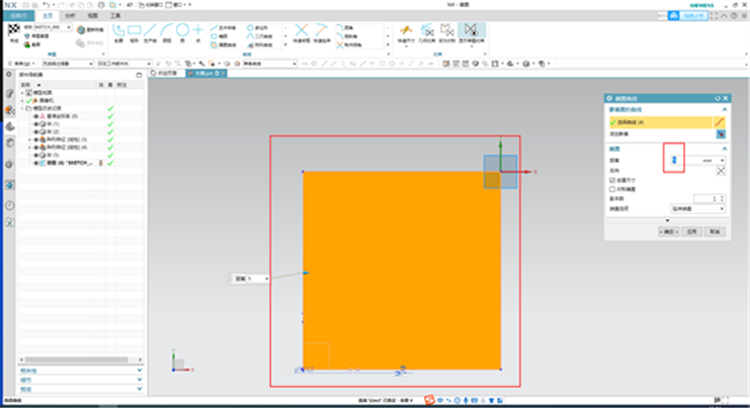

8、如下图所示，激活偏置曲线命令，偏置两次，距离0，第二次距离5，点击完成，退出草图

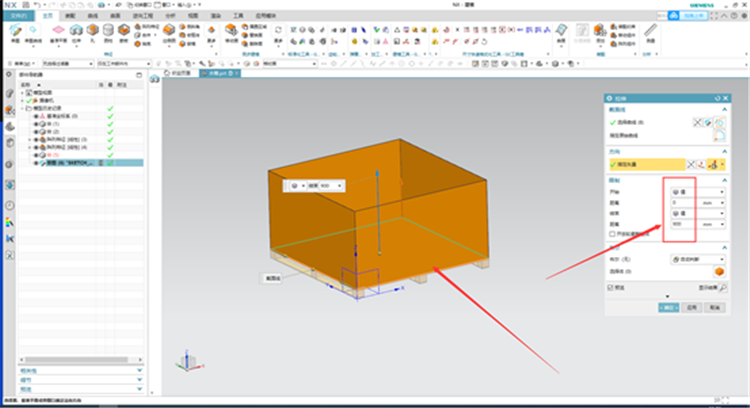

9、如下图所示，回到拉伸对话框，设置限制：从0开始，900结束，点击确定

10、如图所示，ctrl+J更改颜色快捷键，选中你想要修改的颜色，点击确定，那么就完成了，组合效果就是下图所示的了，这是作者见过的工厂包装中的木箱。
