风扇线圈是一个个大小不一圆圈贴着主线架，均匀地分布开来。关键点是：均匀、可变半径、位置随行。把这几个要点分开的话，我们知道，它们都能用阵列来实现。那么把它们放在一起，还能用阵列来实现吗？答案是肯定的

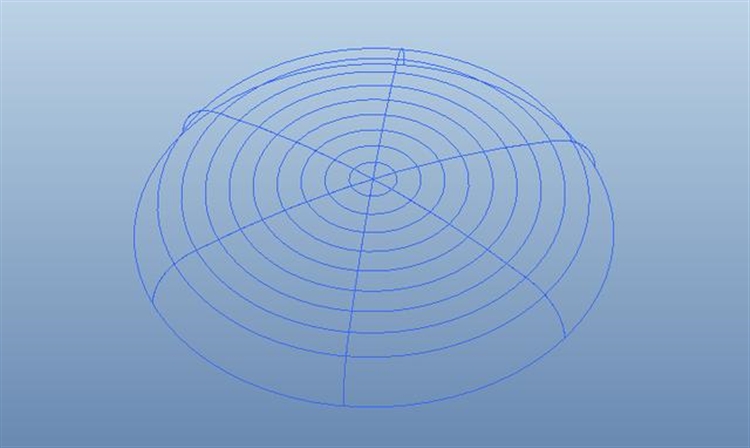

最终结果如下图所示。

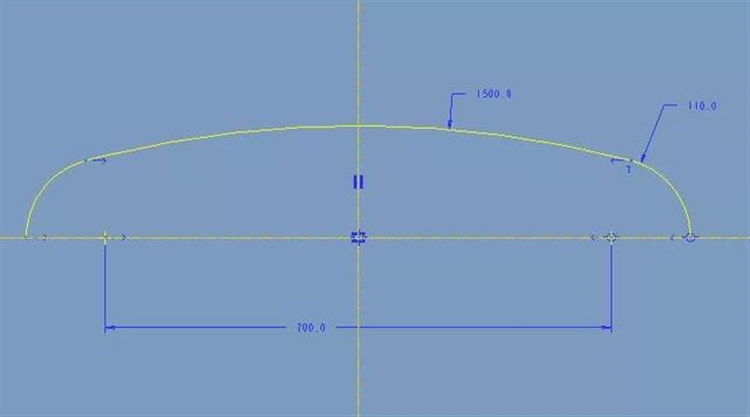

1、新建一个零件文件并点击草绘在FRONT平面绘制一个人如下的草绘

点击右侧的基准点工具，在上一步的草绘曲线上鼠标右击选择【从列表中拾取】，选择整个曲线，点击确定

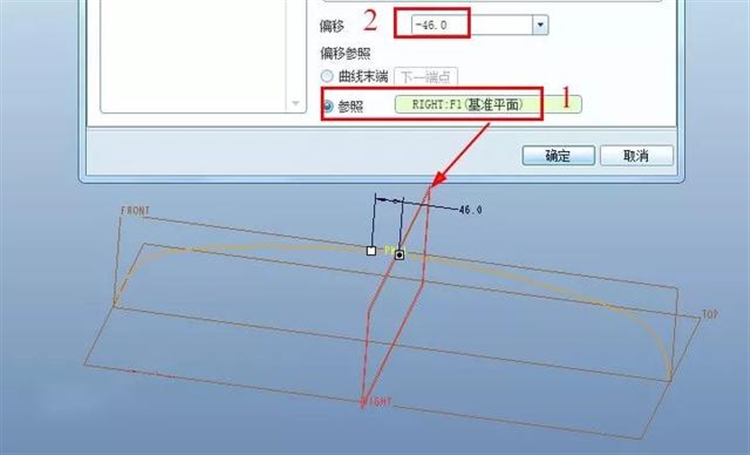

偏移参照选择RIGHT平面，然后在偏移输入框中输入：-46

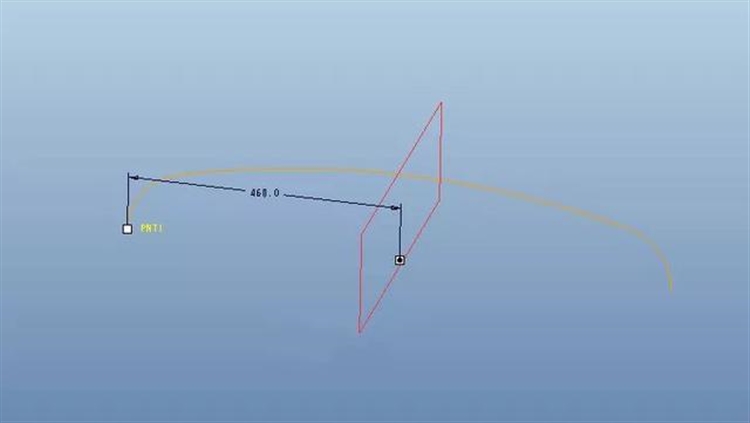

如下图所示，RIGHT平面到曲线一端的距离为460，之所以输入46是为了在接下来的阵列中产生10个阵列元素

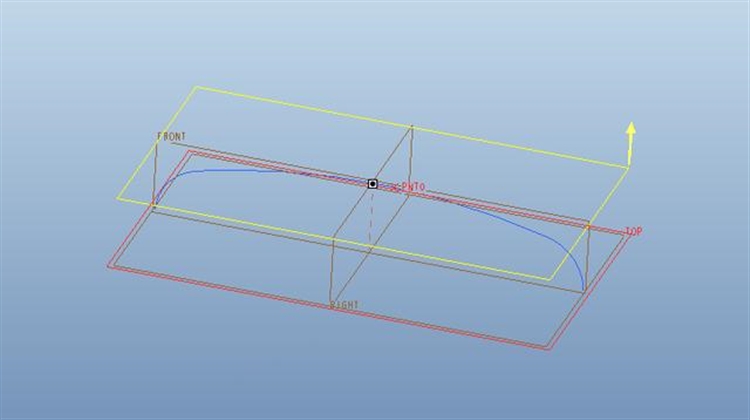

点击基准面工具，选择TOP平面和PNT0点，如下图所示

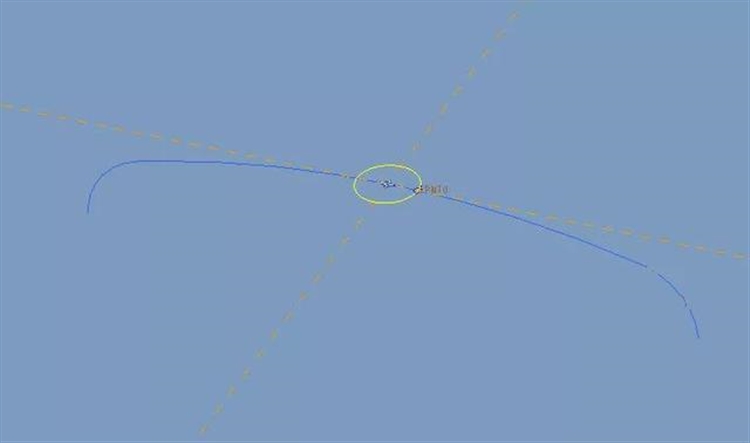

在上一步的基准平面上绘制一个圆，圆的中心在坐标原点，圆过PNT0点

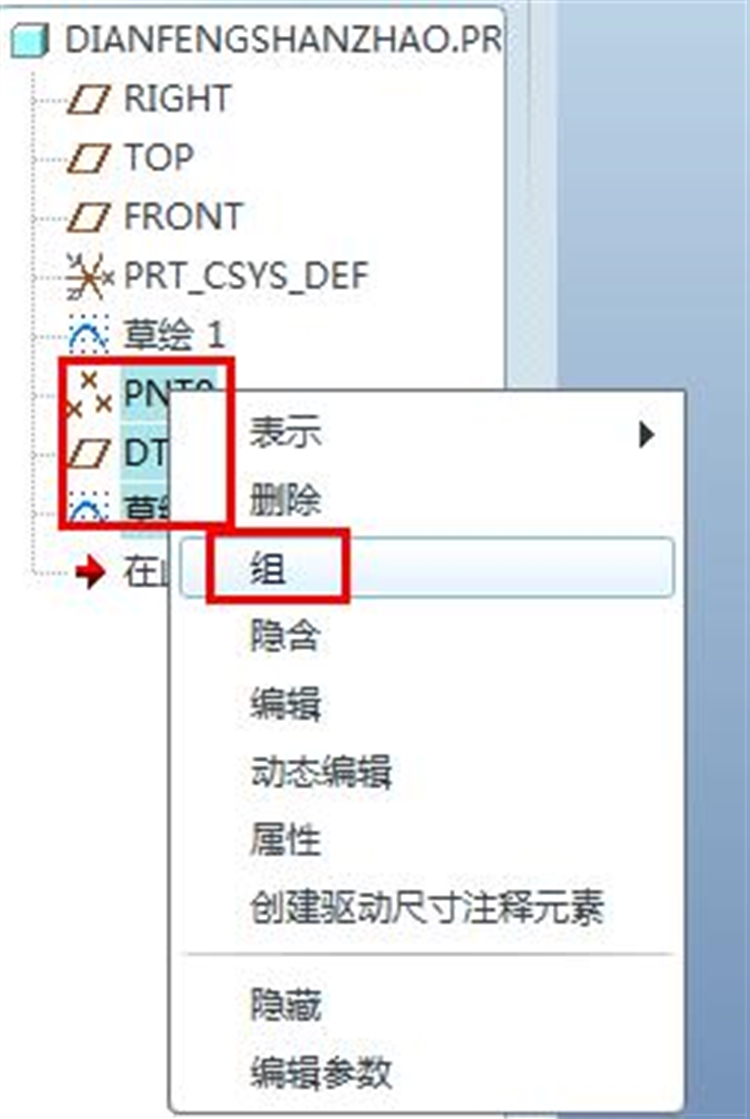

在模型树按住Ctrl选择PNT0点、DTM1平面和草绘2，鼠标右击选择【组】

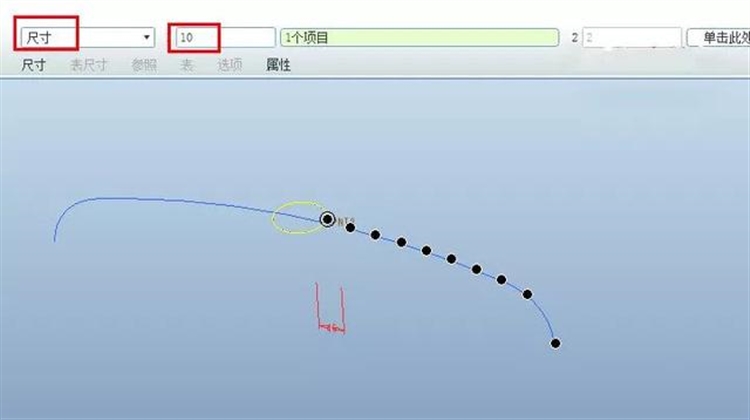

选择组特征，鼠标右击选择【阵列】，类型选择“尺寸”，数量为10，如下图所示

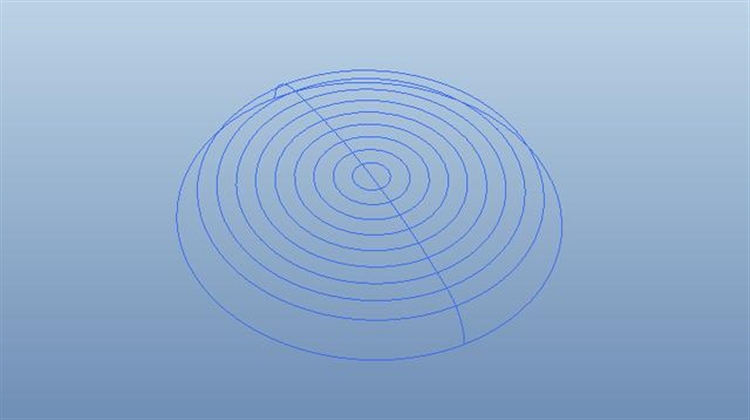

到这里就是完成了。
