机械制图新标准-尺寸解读

《机械制图（GB）新标准》

---（尺寸）解读

机械制图（GB）是从事机械，五金，模具，制造等行业绘图人员，必懂的专业技能。92工业网，经过整理分享给广大学习CAD，Solidworks等绘图学员。希望大家认真阅读，掌握机械制图标准。

尺寸标注的国家标准有：GB/T 4458.4-2003《机械制图 尺寸注法》GB/T 16675.2-1996《技术制图 简化表示法 第二部分：尺寸注法》

1．标注尺寸的符号和缩写词

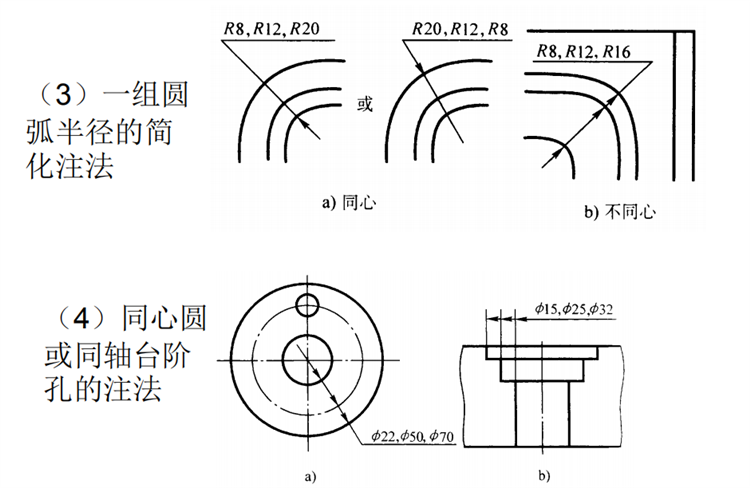

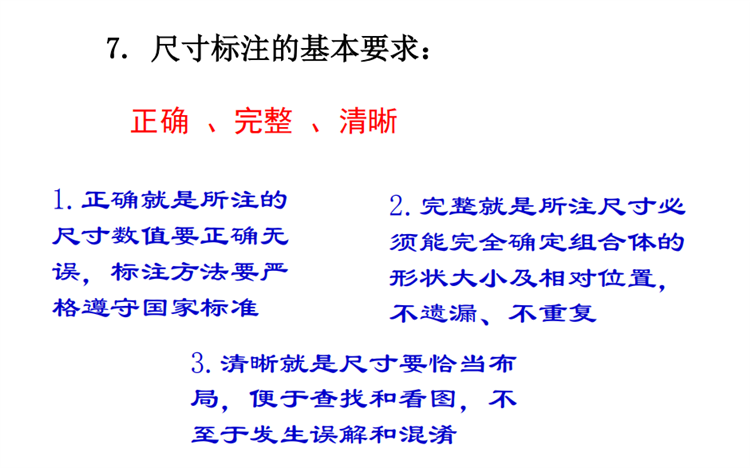

2．常见结构的尺寸标注
