​如何在圆柱与圆锥面上绘制文字，关键在于SolidWorks包覆命令的使用

今天给大家分享一个小技巧，是关于包覆命令在圆柱和圆锥面上的如何使用进行文字内容绘制，以及需要注意的事项。

solidworks2020一键下载永久使用（点击下载）

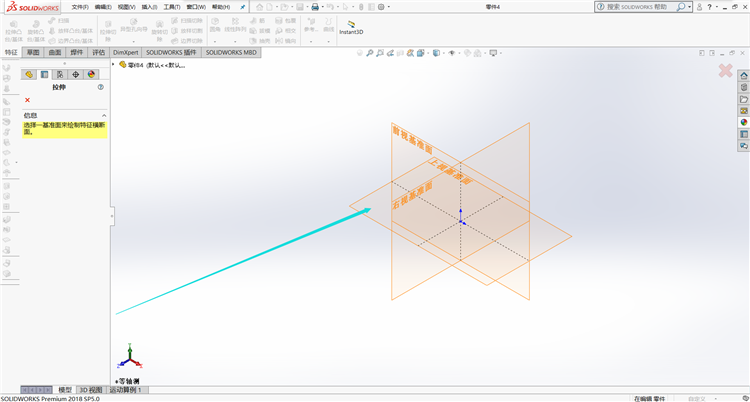

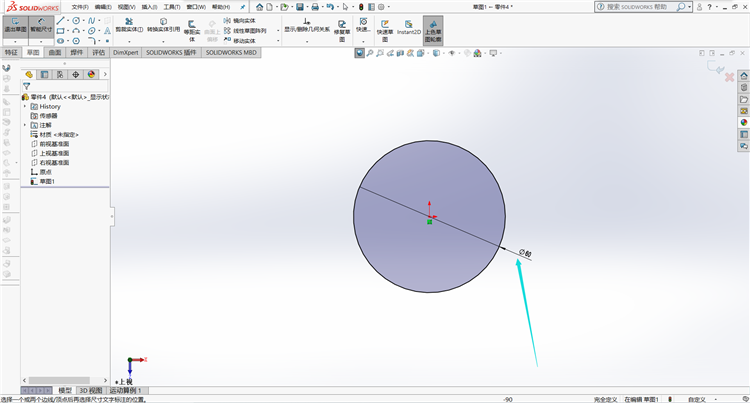

1. 首先我们打开 Solidworks2018软件，点击拉伸凸台，选择上视基准面，绘制一个圆，如图所示：

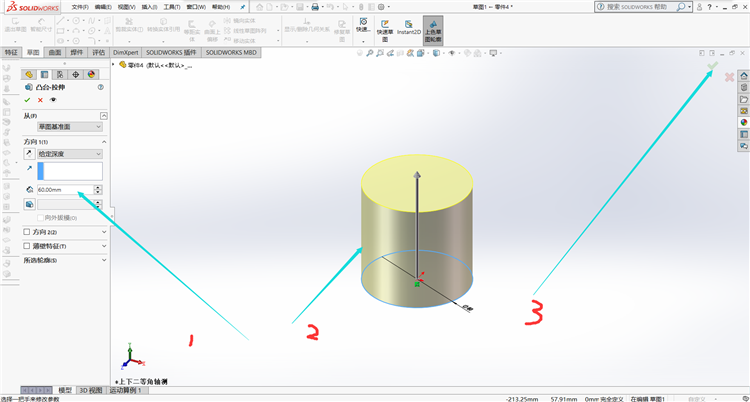

2. 我们绘制好草图之后，选择完成，点击拉伸，如图所示：

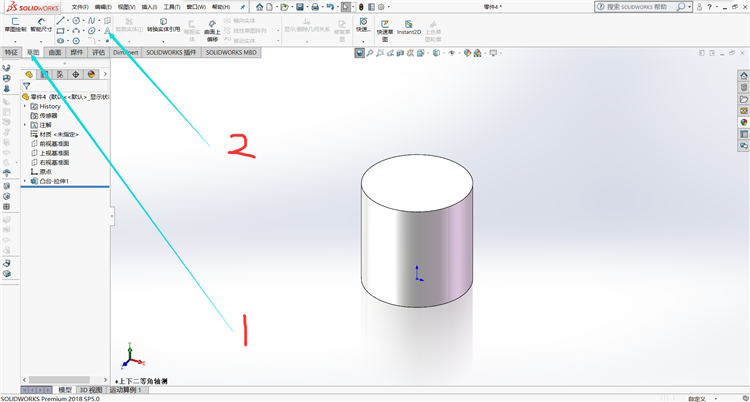

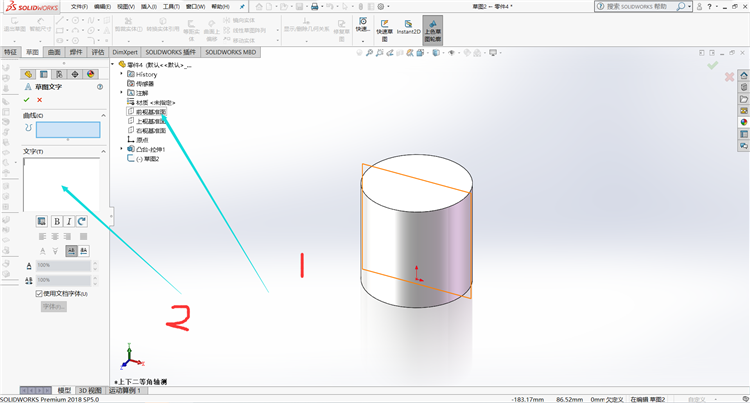

3.完成拉伸后，我们选择草图里面的文字功能，添加我们要包覆的文字内容，如图所示：

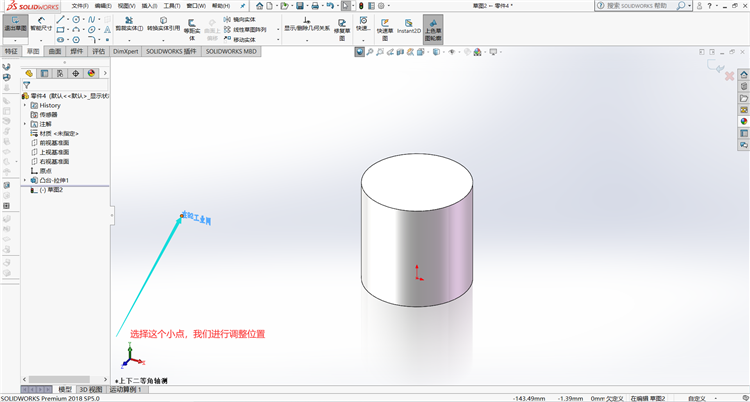

4.文字输入后，我们点击完成调整文字位置，调整完毕后点击确定，如图所示：

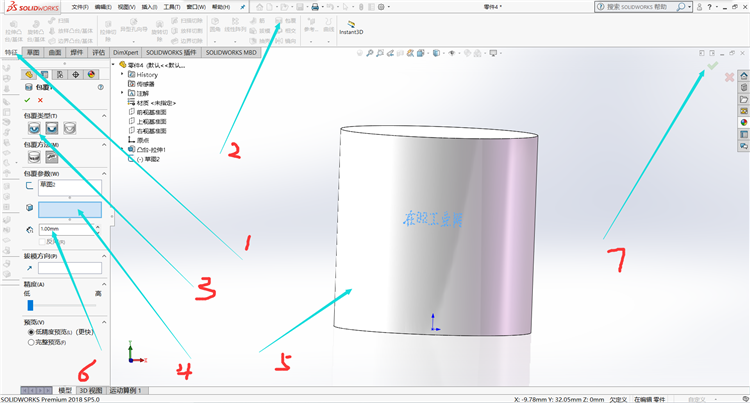

5. 接着我们自特征选项里面选择包覆命令工具，点击包覆，设置包覆的类型，和包覆的的面，以及包覆的尺寸，设置完成之后点击确定，如图所示：

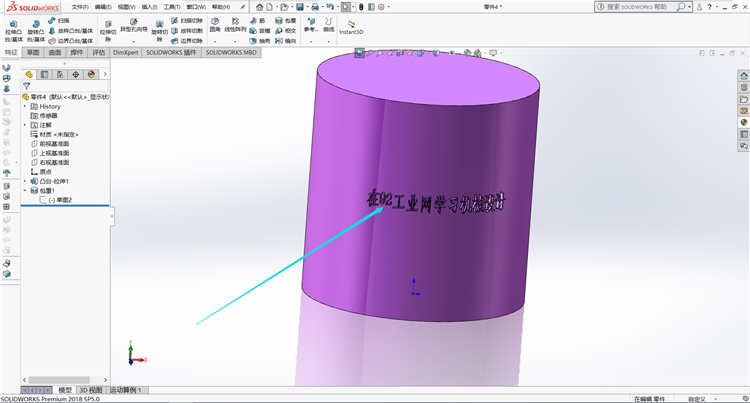

6.如果觉得我们文字太少，我们可以回到文字输入哪一步草图里面添加文字个数，修稿完成后，效果图如下：

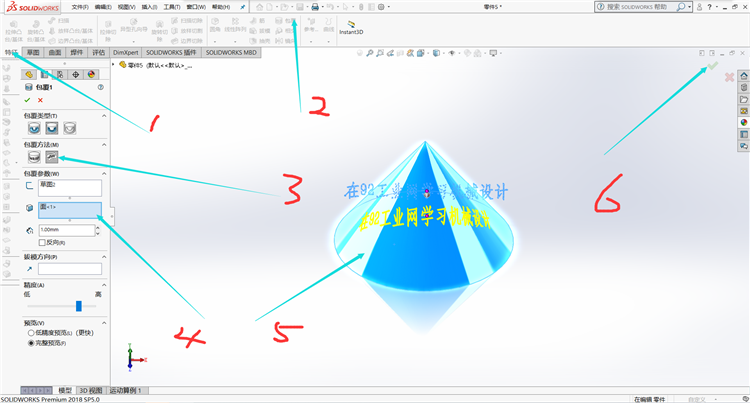

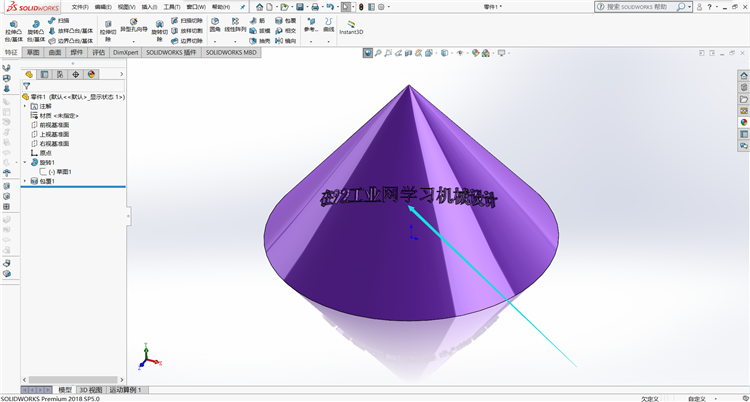

7.接下来我们继续来看圆锥咋样包覆，首先我们还是按照上面步骤，选择旋转凸台，制作一个圆锥，接着我们添加包覆文字编辑，编辑位置等步骤完成，我们推出草图，选择包覆，这里面重点要注意，我们要选择包覆的方法，要选择曲线包覆，不然是不会成功的，效果图如下：

8. 设置好后，我们点击完成，效果图如下：
