SolidWorks五金建模实例，十分钟轻松绘制五金小扣件

今天来教绘制以下五金小扣件3D模型！想要练习的小伙伴，可以跟着老师一起绘制一下，如何需要五金小扣件的朋友，可以下方评论需要五金小扣件原文件。客服会发给大家做为练习使用！现在就开始跟老师一起来学习一下吧~

solidworks2020一键下载永久使用 （点击下载）

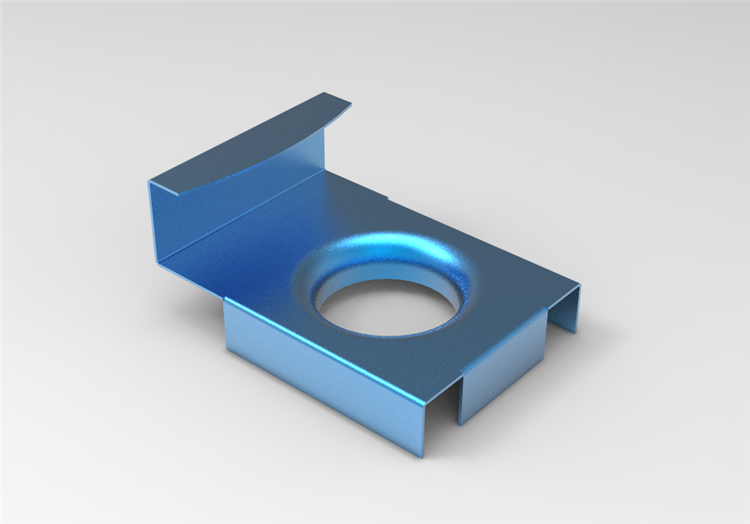

●效果如下图

●操作方法

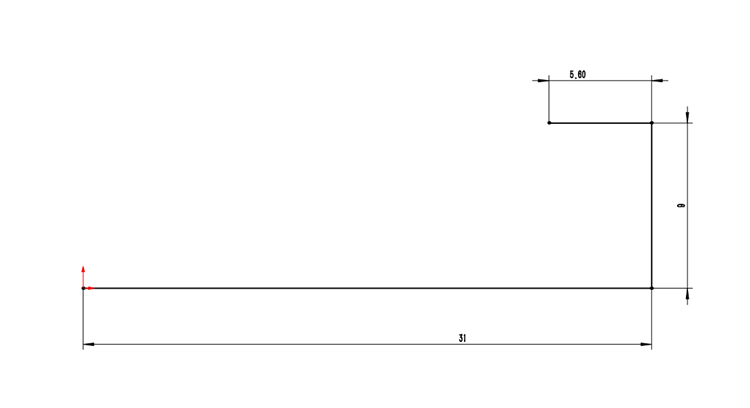

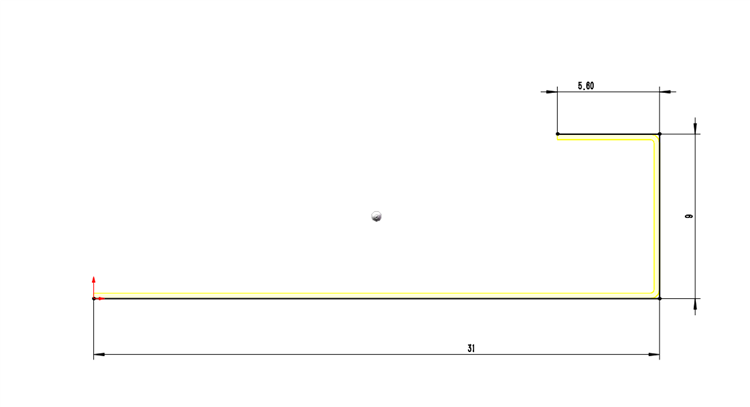

第1步：打开SW在钣金模块下使用基体法创建如下草图（如下图所示）

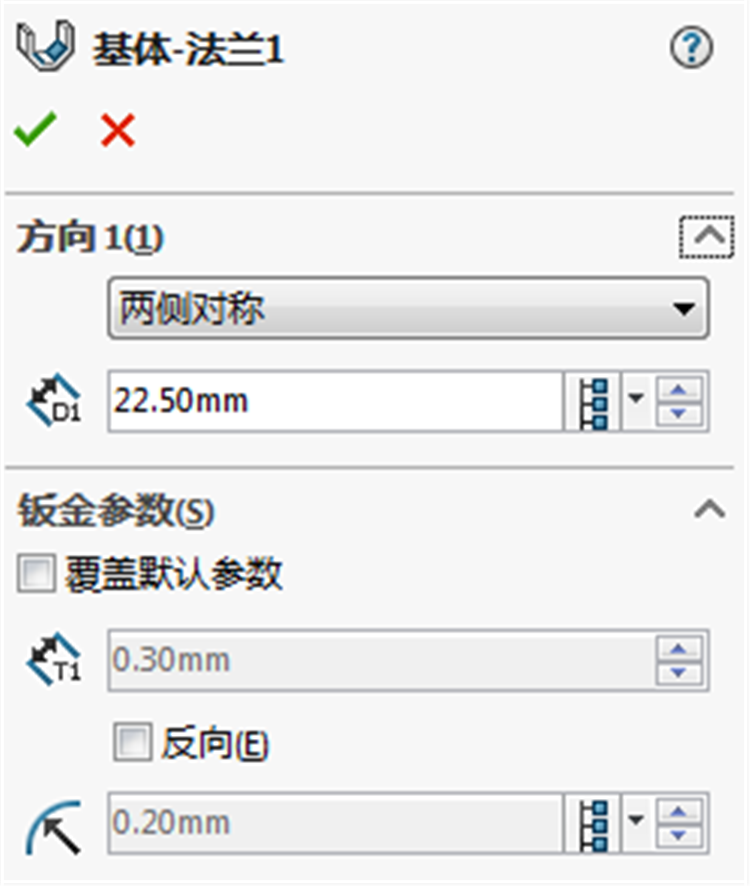

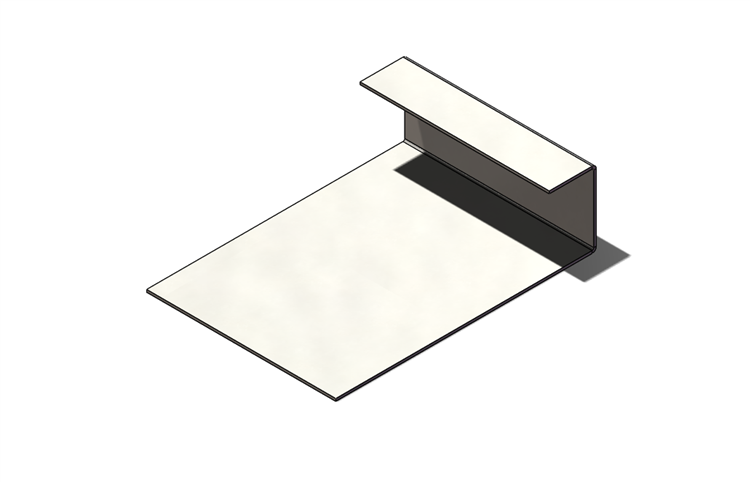

第2步：设定料厚为0.3mm。内R角为0.2mm，厚度生成方向向内，拉伸方向为两侧对称，长度为22.5mm（如下图所示）

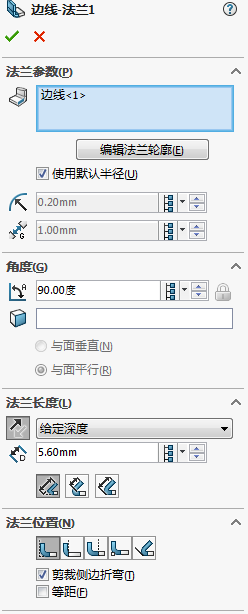

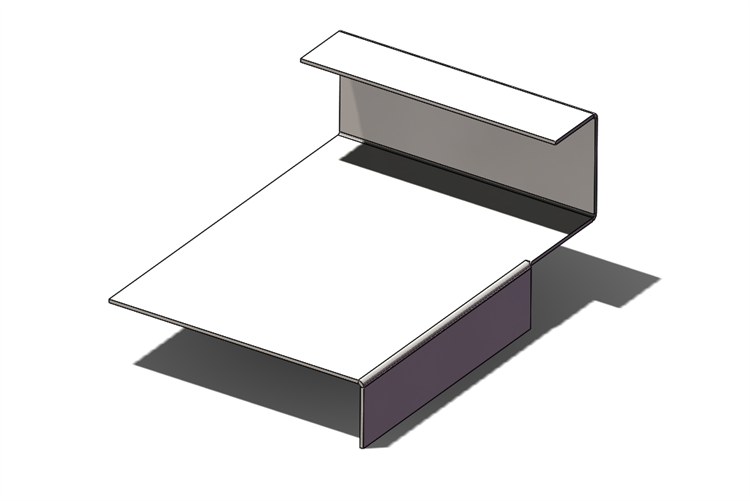

第3步：选右侧边线添加边线法兰，参数如下图所示

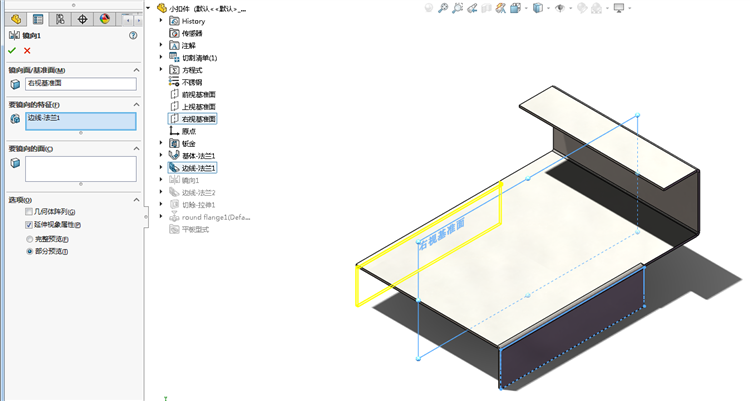

第4步：选右侧的基准面，将右侧的边线法兰镜像的左侧，参数如下图：

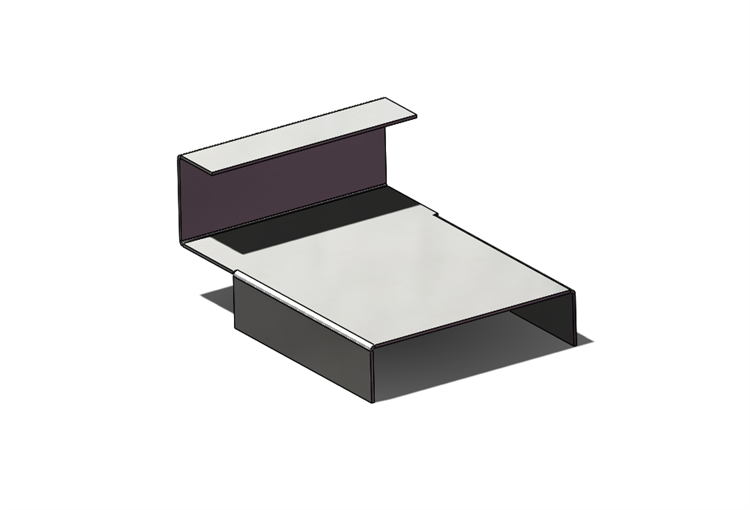

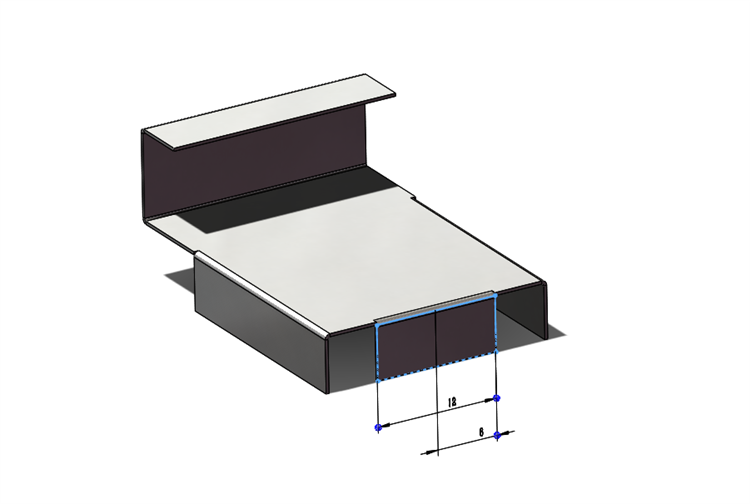

第5步：在前面的边添加边线法兰，如图所示

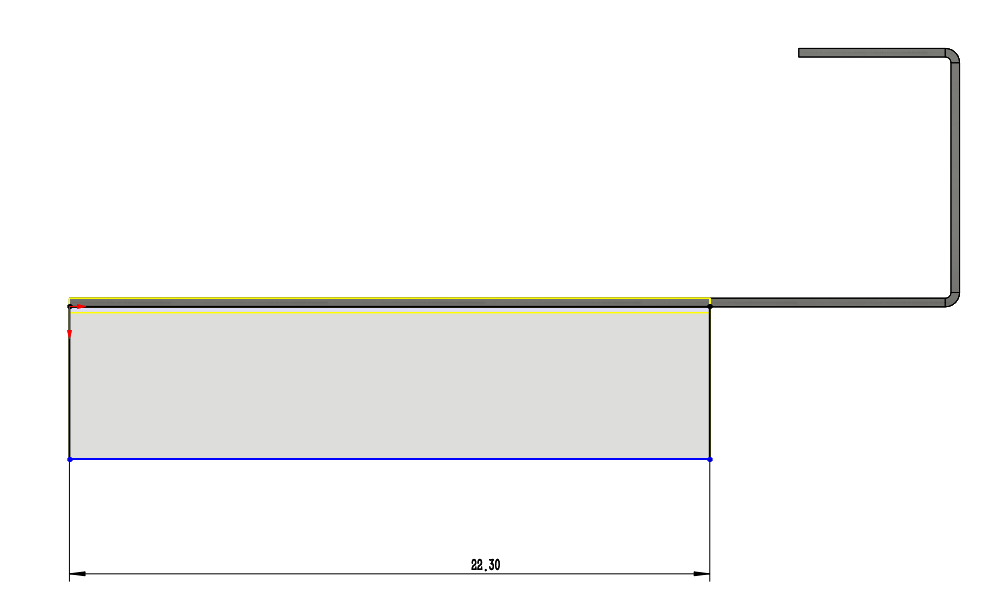

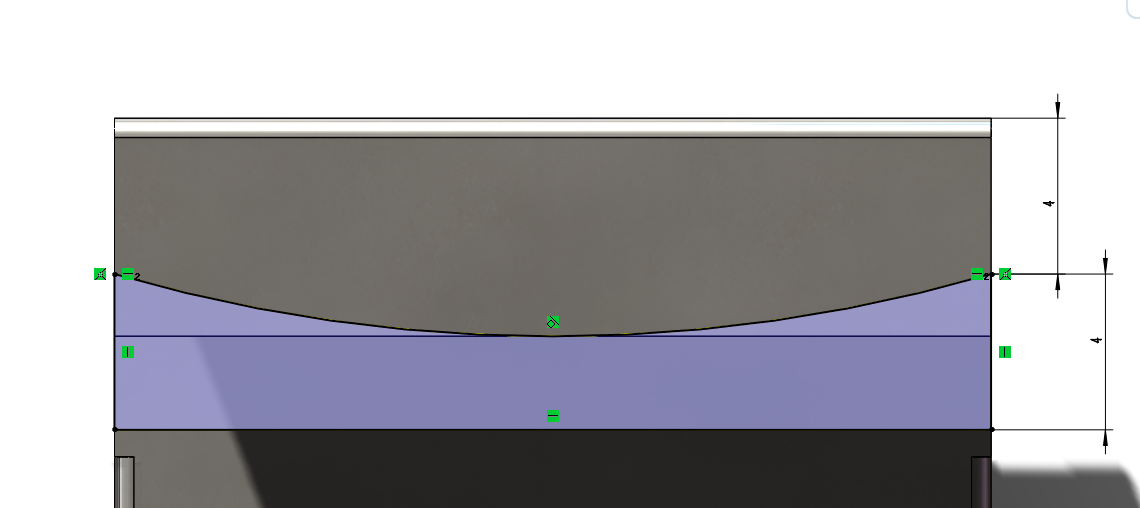

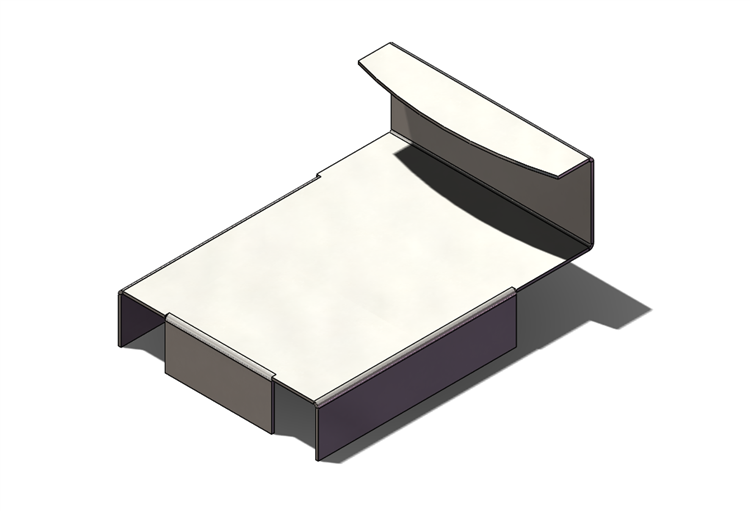

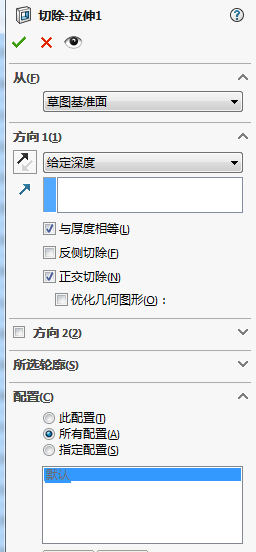

第6步：在顶面绘制如下草图切除板厚得到所图所示效果。

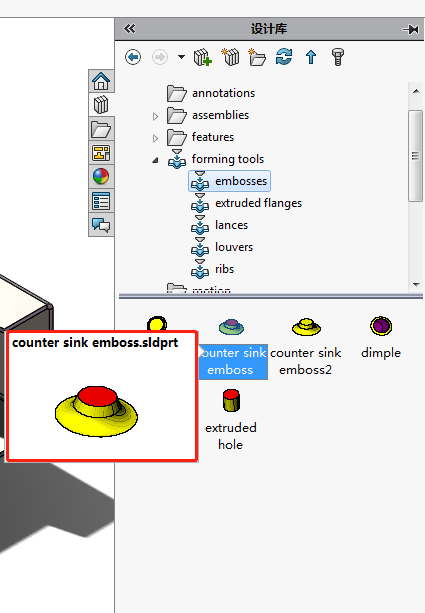

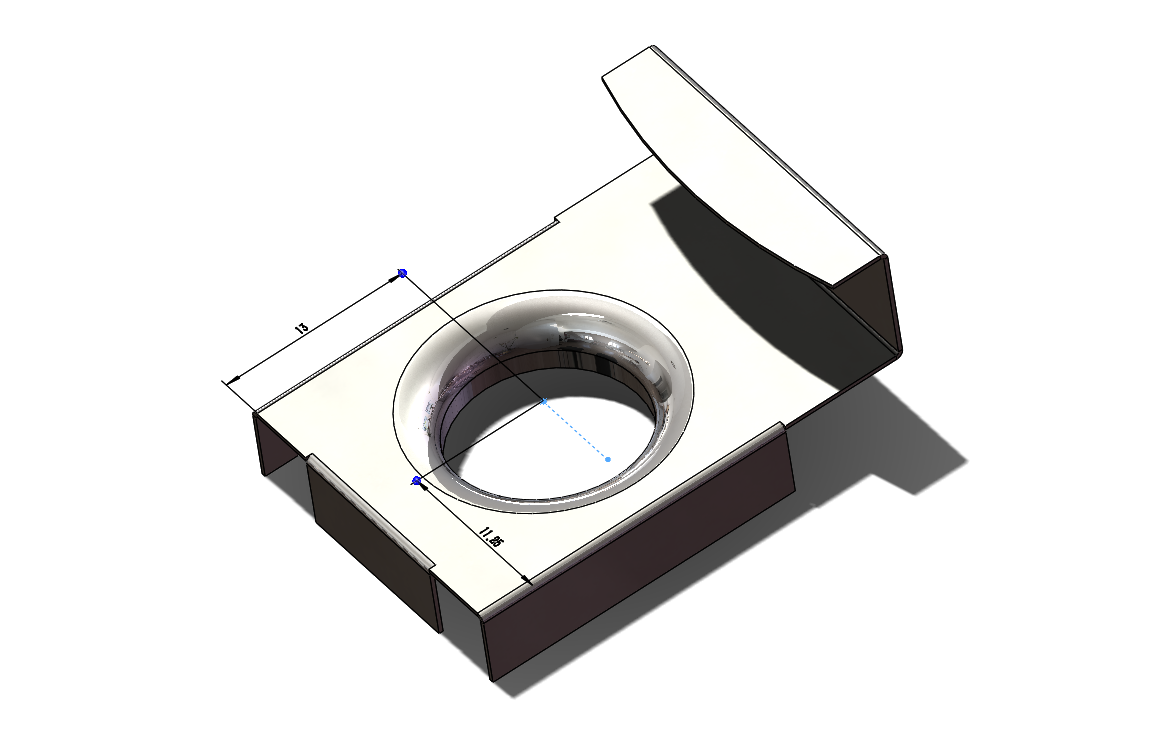

第7步：在目标面添加以下模具。参数结果如下图所示

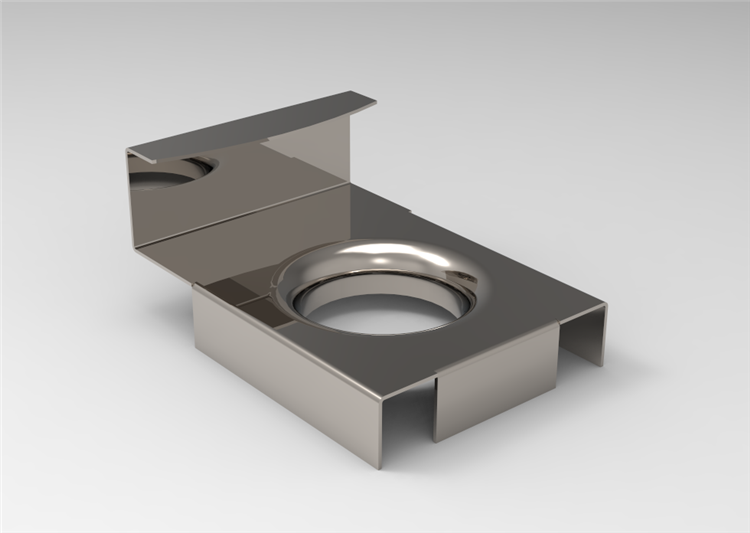

第8步：完成的模型发送到KS中渲染得到效果如下图所示！

solidworks课程入门到精通免费学习（点击开始学习）

好了，大家都学会了吗？此五金小扣件绘制，需要有一定的SW基础操作能力；如果是新手小白估计有点难度，需要该案例源文件，联系客服领取！后面大家有需要，还可以为大家录制下这个案例的视频教程

今天就到这里啦，咱们下次再见！！！
