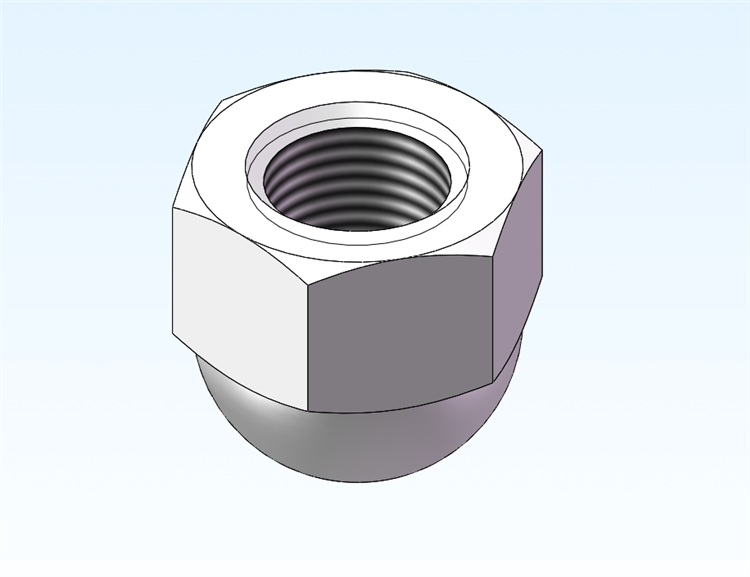

圆球螺母建模不会？太简单了，5步操作让你轻松画出来

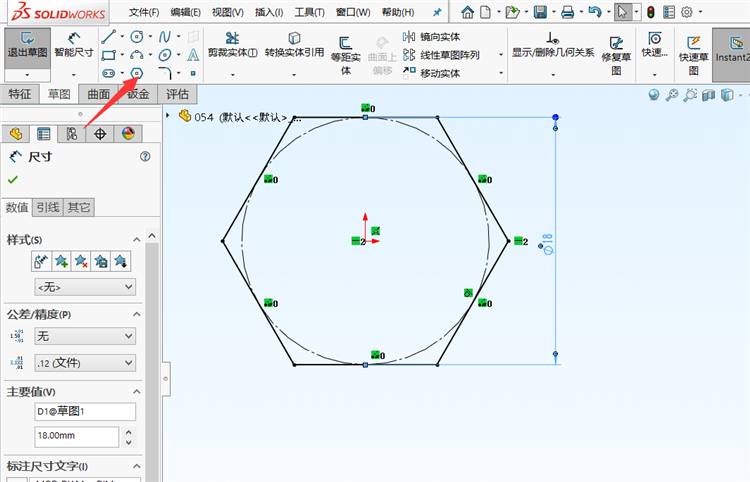

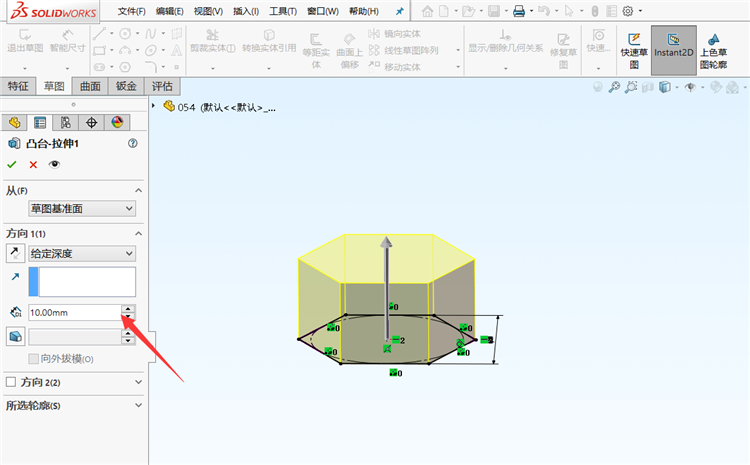

第1步，点击拉伸凸台，选择上视基准面，用多边形命令，画一个六边形草图，然后再退出草图进行拉伸，拉伸高度10，画出这个主体。

solidworks2020一键下载永久使用（点击下载）

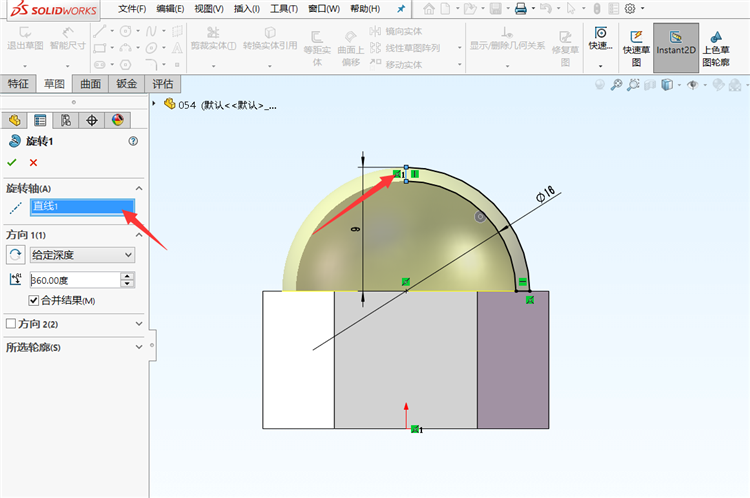

第2步：点击旋转凸台，选择前视基准面，绘制四分之一的圆环，然后选择一条边线进行旋转，画出圆球。

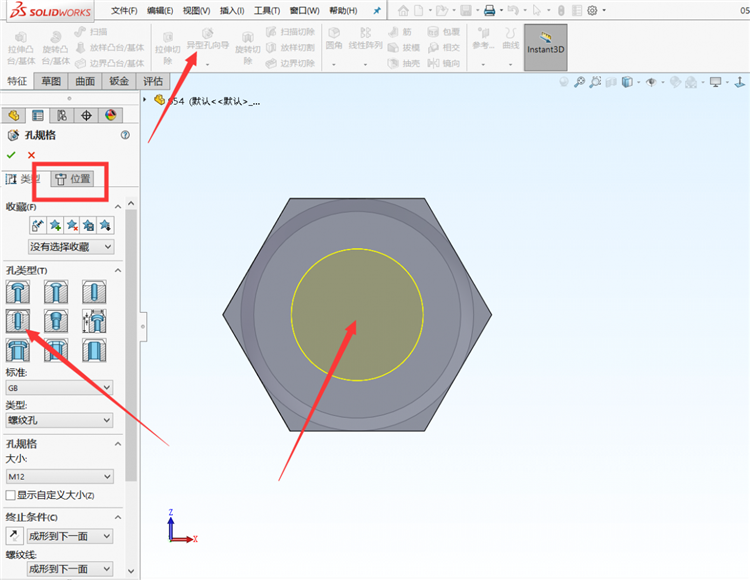

第3步，选择异形孔向导，类型用螺纹孔，标准选择国标，大小用M12，终止条件选择成行到下一面，位置选择底面的中心。

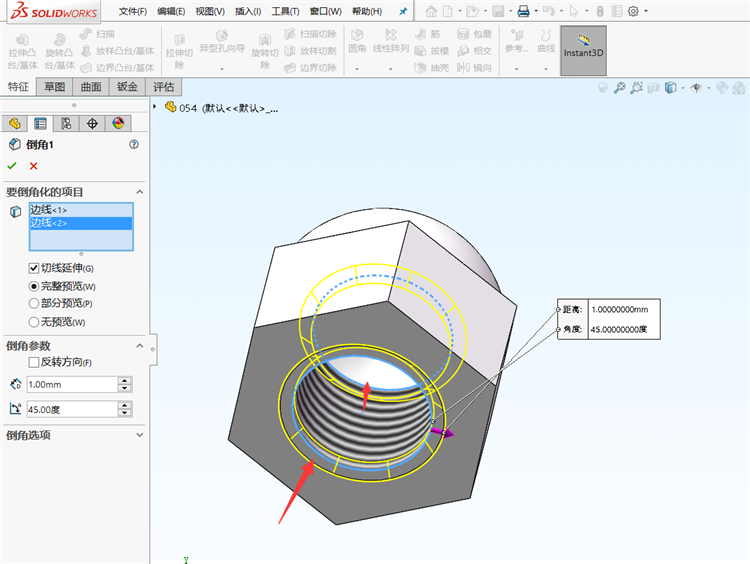

第4步:点击倒角命令，对螺纹边线倒角为1。

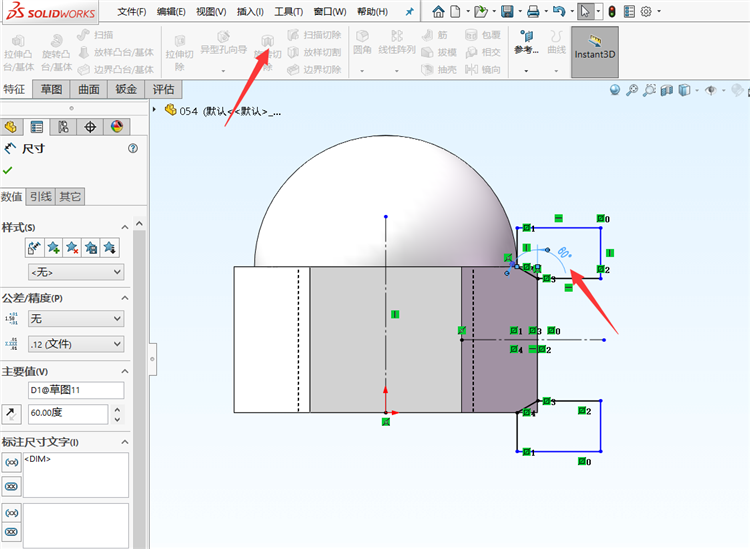

第5步：点击旋转切除，选择前视基准面，绘制切除的草图，注意角度为60°。然后退出，选择中心线作为旋转轴。
